Ürün ayrıntıları:
|
| Anahtar kelimeler: | 7 inç HDMI arabirimi | Karar: | 1024x600 nokta çözünürlüğü |
|---|---|---|---|
| CTP Arayüzü: | USB | Yüzey Parlaklığı: | 1000 cd/m2 |
| dokunmatik ekran: | CTP( Kapasitif Dokunmatik Ekran) | Kapak Camı Ölçüsü: | Özelleştirilebilir |
| Pimler: | 19 | Görüntüleme yönü: | IPS Tüm görüş açıları(80/80/80/80) |
| Çalışma sıcaklığı.: | –30℃ ila +75℃ | LED Ömrü: | 40.000 saat |
| Vurgulamak: | PCAP HDMI TFT Ekran,PCAP Kapasitif Dokunmatik Ekran Modülü,ISO14000 Endüstriyel TFT Ekran |
||
HDMI 7 inç ekran, 7 inç PCAP TFT ekran
Saef Teknolojisi SFRA700H-1024600ACT-W01, PC'den çıkan HDMI dijital sinyal çıkışını 1024 * 600 LCD ekranında mükemmel bir şekilde sunar.3HDMI 1.4HDCP 1.4, HDCP 2.2 standartları. HDMI sinyal kaynağı, Raspberry Pi, BB Black, Banana Pi vb. gibi ana mini bilgisayarlarla uyumludur.Tasarım esas olarak Raspberry Pi ekranında kullanılır, ve diğer HDMI endüstriyel kontrol küçük ekran dokunmatik cihazlarda da kullanılabilir. Raspberry Pi ekranı olarak kullanıldığında, Raspbian, Ubuntu, WIN10 IOT ve diğer sistemleri tek dokunma ile destekler.Bilgisayar ekranı olarak kullanıldığında, Windows 7/8/10'u destekler, beş noktalı dokunuş, sürücüsüz.
| Versiyon | 01 | ||
| Sinyal destekleniyor | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| Dokunmak | USB standardı | ||
| VGA | Destek yok. | ||

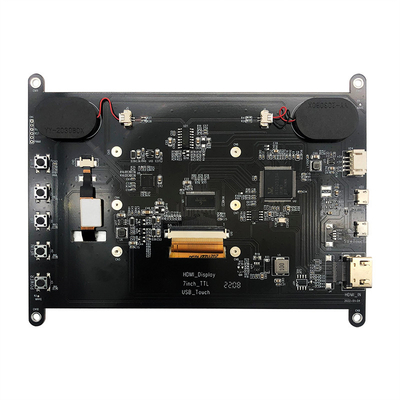

| Ana tahtadaki arayüz | Giriş | HDMI | Bir tür HDMI yama kadın 19Pin yama (uzak) |
| USB | MICRO 5P USB kadın B tipi 5.9MM (uzak) | ||
| Kulaklık arayüzü | NC | ||
| Dokunma arayüzü | 6 pin | FPC-0.5-6PIN (uzak) | |
| Ekran arayüzü | RGB 50 pin | FPC-0.5-50PIN (uzak) | |
| Ses | Ses çıkışı | 8Ω1.5W | 4PIN-1.25 H1.8 Ultra ince kadın koltuğu (uzak) |
| Güç kaynağı | Güç girişi | USB giriş 5V ((+/- 0,5V) | |
| Vop göster | 3.3V | ||
| Güç çalışması | Güç gösterimi | ||
| Ana tablo bekleme gücü tüketimi | <0,25W | ||
| OSD Menüsü | Menü (rezerv) | Parlaklık, Kontrast, Otomatik Düzeltme, Faz, Saat, Alan Konumu, Fonksiyon Ayarlama, Yeniden Ayarlama vb. | |
| Dil (rezerv) | Çince, İngilizce, Fransızca, Almanca, İtalyanca, İspanyolca, Rusça, Korece, Japonca vb. | ||
| Düğme (rezerve edilmiş) | Güç, Menü, Yukarı, Aşağı, Çık | ||
HDMI arayüzünün pin tanımı
1 T.M.D.S DATA2+
2 T.M.D.S. DATA2 koruma altında
3 T.M.D.S DATA2-
4 T.M.D.S DATA1+
5 T.M.D.S. DATA1 koruma altında
6 T.M.D.S. DATA1-
7 T.M.D.S DATA0+
8 T.M.D.S. DATA0 Kalkanlı
9 T.M.D.S. DATA0-
10 T.M.D.S. DATA CLOCK+
11 T.M.D.S. DATA CLOCK kalkanlı
12 TMDS veri saati
13 CEC (Tüketici Elektronik Kontrolü İsteğe bağlı)
14 Tasarruf edilmiş (kabloda ama cihazın üzerinde N.C.)
15 SCL ((DDC)
16 SDA ((DDC)
17 DDC/CEC Alanı
18 +5V (güç kaynağı)
19 Sıcak takas sondası kablosu
Dokunmatik panel Pin Tanımı
1 VDD
2 GND
3 TP-INT
4 TP-RST
5 TP-SCL
6 TP-SDA
HDMI 7 inç ekran, 7 inç PCAP TFT ekranÜrün Çizimi

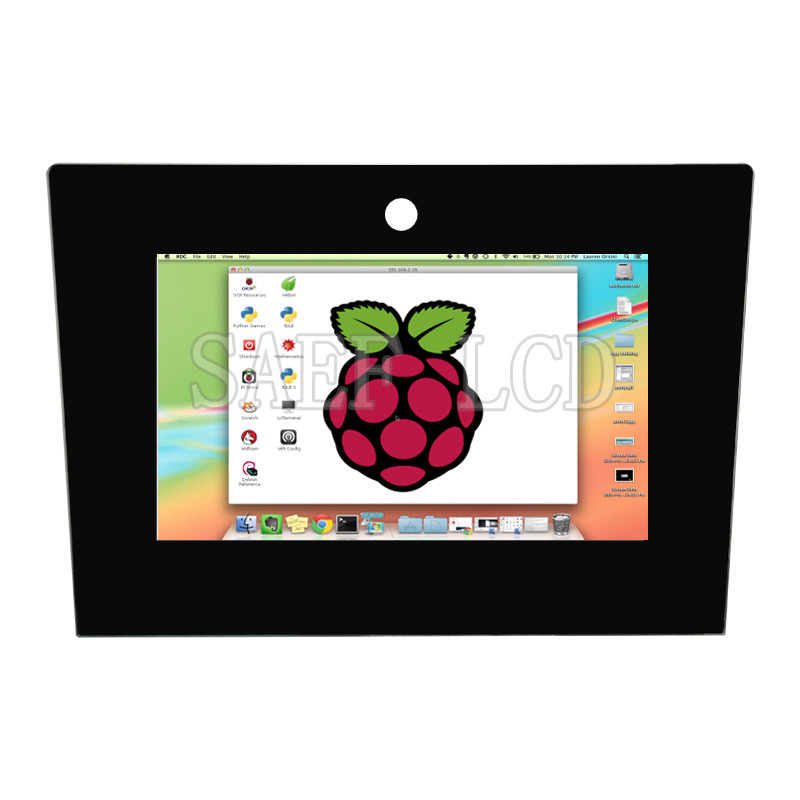

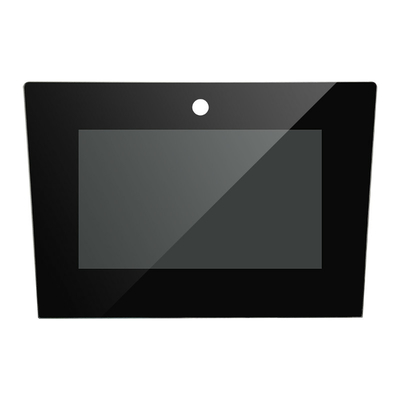

HDMI 7 inç ekran, 7 inç PCAP TFT ekranÜrün Görüntüsü
