Ürün ayrıntıları:
|
| Ürün: | 2,8" inç TFT LCD MODÜL | Karar: | 240X320 |
|---|---|---|---|
| Arabirim: | RGB/MCU | dokunmatik ekran: | Dirençli Dokunmatik Ekranlı |
| Görüntüleme yönü: | saat 12 | PIN numarası: | 50 PIN |
| Bağlantı: | FPC tipi bağlantı | Yüzey Parlaklığı: | 280-350 cd/m2 |
| Çalışma sıcaklığı.: | -20℃ ila +70℃ | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 2.8 inç Resistif Dokunmatik Ekranlı TFT LCD,240*320 piksel Resistif dokunmatik ekran TFT LCD,MCU Arayüzü Resistif Dokunmatik Ekran TFT LCD |
||
240x320 2.8" Resistif Dokunmatik Ekranlı TFT LCD
Ürün Hızlı İncelemesi
Açıklama
SF-TC280P-9413B-T TFT LCD modülü, 2.8 inç çaplı bir diyagonaldir, 240xRGBx320, tam renkli TFT LCD ekranıdır. Bu TFT LCD modülü RGB / MCU 18 Bit Arayüzünü destekler ve modül boyutuna sahiptir 50.0 x 69.2 x 3.5 mm ve aktif alan boyutu 43.2 x 57.6 mm; SF-TC280P-9413B-T LCD TFT, modül üzerindeki ILI9341V denetleyici ile entegre edilmiş ve mantıksal besleme voltajı 2.6V'den 3.3V'ye kadar değişmektedir.
SF-TC280P-9413B-T, 350 cd/m2 parlaklıkla portre modu LCD modülüdür. Onu manzara modu olarak kullanmak veya parlaklığı artırmak istiyorsanız, daha fazla teknik destek için bizimle iletişime geçin.
240x320 2.8 " Resistif Dokunmatik Ekran TFT LCD Çizim
PIN Tanımı
| Hayır, hayır. | PIN Adı | İ/Ç | Açıklama |
| 1 | LED-K | Ben... | LED Katod |
| 2 | LED-A1 | Ben... | LED Anod |
| 3 | LED-A2 | Ben... | LED Anod |
| 4 | LED-A3 | Ben... | LED Anod |
| 5 | LED-A4 | Ben... | LED Anod |
| 6 | IM0 | Ben... | Sistem arayüzü seçili.1 |
| 7 | IM1 | ||
| 8 | IM2 | ||
| 9 | IM3 | ||
| 10 | Dönüştür | Ben... | Yeniden ayarlama |
| 11 | VSYNC | Ben... | RGB arayüzünde dikey senkronizasyon sinyali |
| 12 | HSYNC | Ben... | RGB arayüzünde yatay senkronizasyon sinyali |
| 13 | DOTCLK | Ben... | RGB arayüzü işlemi için nokta saat sinyali |
| 14 | DE | Ben... | RGB arayüzü çalışması için veri etkinleştirme sinyali |
| 15-32 | DB0-DB17 | İ/Ç | 18 bit- Paralel veriler |
| 33 | SDO | İ/Ç | Seri Çıkış sinyali |
| 34 | SDI | İ/Ç | Veriler SCL sinyalinin düşen kenarında çıkarılır. |
| 35 | RD | Ben... | Stroboskop sinyali giriş iğnesini oku |
| 36 | WR | Ben... | Stroboskop sinyali giriş iğnesi yaz |
| 37 | D/CX (SCL) | Ben... |
Bu pin, 3-wrie 9 bit/serial arayüz saatinde kullanılır. 4-wrie 8 bit seri veri arayüzü |
| 38 | CSX | Ben... | Çip seçme sinyali |
| 39 | TE | O. |
MPU'yu çerçeveye senkronize etmek için yırtma etkisi çıkış iğnesi yazma, S/W komutu ile etkinleştirilir. |
| 40 | IOVCC | Ben... | Güç kaynağı1.8V/2.8V Voltaj |
| 41 | IOVCC | Ben... | Güç kaynağı1.8V/2.8V Voltaj |
| 42 | VCC | Ben... | Güç kaynağı 2.8V Voltaj |
| 43 | GND | - | Toprak |
| 44 | XR | Ben... | Dokunmatik Panel giriş sinyali |
| 45 | YD | Ben... | Dokunmatik Panel giriş sinyali |
| 46 | XL | Ben... | Dokunmatik Panel giriş sinyali |
| 47 | YU | Ben... | Dokunmatik Panel giriş sinyali |
| 48 | GND | - | Toprak |
| 49 | GND | - | Toprak |
| 50 | GND | - | Toprak |
Mutlak Maksimum Reytingler
| Ürün | Simge | Değer | Birim |
| Mantık için güç kaynağı voltajı | VDD | 2.6~3.3 | V |
| Giriş voltajı | Vin | VDD+0.3 | V |
| Çalışma sıcaklığı | Topr | - 20 ila 70 | °C |
| Depolama sıcaklığı | Tstg | -30'dan 80'e kadar | °C |
DC Özellikleri (VDD=2.8V,Ta=25°C)
| Ürün | Simge | Min. | Türü | En fazla. | Birim | Test koşulları |
| Çalışma voltajı | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Besleme akımı | IDD | - | - | 5 | mA | VDD=2.8V, Ta=25°C |
| Giriş voltajı | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Giriş sızıntı akımı | IIL | - Bir.0 | - | 1.0 | mA | VIN=VDD veya VSS |
Arka ışık Elektrikli-optik özellikler
| Ürün | Simge | MIN | TYP | Max | Birlik |
Test Durum |
Not: |
| Güçlendirme Voltajı | Vf | 3.0 | 3.2 | 3.4 | V | Eğer=80 mA | - |
| Besleme akımı | Eğer | - | 80 | - | mA | - | - |
| Ters Voltaj | Vr | - | - | 5 | V | - | |
| Güç dağılımı | Pd | - | 256 | - | mW | - | |
| LCM için ışık yoğunluğu |
- |
280 | 320 | 350 | Cd/m2 | Eğer=80mA | - |
| LCM için tekillik | - | 80 | - | - | % | Eğer=80mA | - |
| Arka ışık rengi | Beyaz | ||||||
Dokunmatik ekran panelinin özellikleri
| Ürün | Simge | - Min. | Tip. | - Max. - Hayır. | birim | Not: |
| Şeffaflık | - | - | 82 | - | % | JIS K-7105 |
| Bulut | - | - | 1 | - | % | JIS K-7105 |
| Yüzey Sertliği | - | - | 3 | - | H | 150gf 45° |
| FPC Peeling Gücü | - | 5 | - | N | 90° yukarı | |
| FPC bükme | - | - | 3 | - | döngü | R=1.0, 90° |
| Giriş gücü | - | - | 50 | Gf | - | |
| Adlık Voltaj | V dokunuşu | 7 | V | DC | ||
| X Eksen Direnişi | Rx | 150 | 550 | FPC PIN | ||
| X Eksen Direnişi | Ry | 300 | 900 | |||
| Doğruluk | - | - | ± 15 | ±2.0 | % | - |
| Çene çalıyor. | - | - | - | 20 | ms | - |
| İzolasyon Direnci | Ri | 10 | - | - | MΩ | - |
| Notlar Yaşam | - | 1,00,000 | - | - | Zaman | - |
| Girdi Süresi | - | 1,000,000 | - | - | Zaman | - |
Optik özellikleri
| - Hayır, hayır. | BİLGİ | Simge | Koşullar | Spesifikasyon | Birim | Not: | |||
| Min. | Tip | En fazla. | |||||||
| 1 | Yanıt Zamanı | Tr+Tf | 25°C | - | 15 | - | Bayan | (1) ((2) | |
| 2 | İletişim (PL ile) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | Kontrast oranı | Kr |
θ=0, Normal bakış açısı |
- | 500 | - | - | (1) (3) | |
| 4 |
İzleme Açı
|
- Evet. | θR | CR>10 | - | 60 | - | Değ | - |
| θL | - | 60 | - | ||||||
| Ver. | Θ+ | - | 45 | - | |||||
| - Evet. | - | 60 | - | ||||||

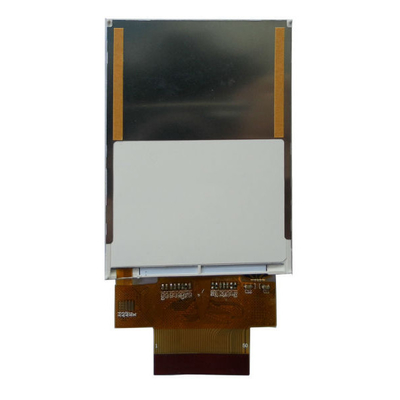

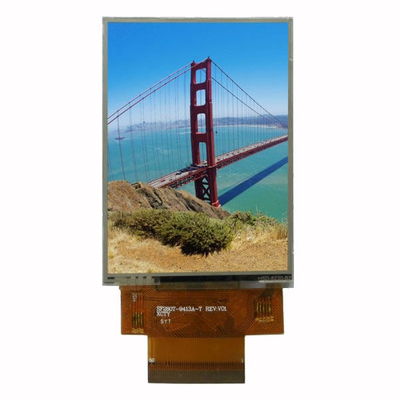

240x320 2.8 " Resistif Dokunmatik Ekran TFT LCD Ürün Görüntüsü
