Ürün ayrıntıları:
|
| Ürün: | 2,4 inç TFT LCD ekran | dokunmatik ekran: | Dirençli dokunmatik panel |
|---|---|---|---|
| Karar: | 240*320 | Kapak Camı Ölçüsü: | Özelleştirilebilir |
| Görüntüleme yönü: | 12:00 | Arabirim: | mcu 8/16/18bit RGB, 16/18bit 3/4 HATTI |
| PIN numarası: | 48 Pin | Bağlantı: | Lehimleme |
| Yüzey Parlaklığı: | 350 cd/m2 | Sürücü IC: | ILI9341V |
| LED Ömrü: | 40.000 saat | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | MCU & RGB Arayüzü TFT LCD,240x320 TFT LCD,RTP ile TFT LCD |
||
2.4 inç TFT LCD Resistive Touch Panel ile Ürün Tanıtımı
Ürün Hızlı İncelemesi
Açıklama
SF-TC240H-8944A-T, 240x320 piksel çözünürlüğü ve 350 cd/m2 parlaklığı ile 2.4 inçlik bir TFT-LCD ekranıdır.Bu modül, MCU 8/16/18 bit RGB ve RGB 16/18 bit 3/4 Line arayüzlerini destekleyen ILI9341 denetleyici IC kullanırEkranın modül boyutu 42.72 ((W) x 60.26 ((H) x 3.5 ((T) mm ve aktif alanı 36.73 ((W) x 48.96 ((H) mm'dir. Analog için besleme voltaj aralığı 2.6V ila 3.3V'dir; tipik değer 2.8V'dir.
Bu ekran modülü TN tipi bir ekran kullanır 12:00 görüntüleme yönü. SF-TC240H-8944A-T modülü -20 ° C'den +70 ° C'ye kadar sıcaklıklarda çalışabilir; depolama sıcaklıkları -30 ° C'den +80 ° C'ye kadar değişir.
Özellikleri
| Ürün: | 2.4 inçlik TFT LCD Ekranı |
| Karar: | 240*320 |
| Sürücü İK: | ILI9341V |
| Görme yönü: | 12:00 |
| Pin Numarası: | 48 Pin |
| Yüzey Parlaklığı: | 350 Cd/m2 |
| LED ömrü: | 40000 Saat |
| Dokunmatik ekran: | Rezistif dokunma paneli |
| Kapağın cam boyutu: | Özelleştirilebilir |
| Arayüz: | Mcu 8/16/18bit RGB 16/18bit 3/4 LINE SPI |
| Bağlantı: | Lehimleme |
| Uygunluk: | REACH ve RoHS uyumlu |
2.4 inç TFT LCD Resistive Touch Panel ile Ürün Çizimi
Arayüz Pin Açıklaması
| Hayır, hayır. | PIN Adı | İ/Ç | Açıklama |
| 1 | YU | Ben... | Dokunmatik Panel Pin |
| 2 | XL | Ben... | Dokunmatik Panel Pin |
| 3 | YD | Ben... | Dokunmatik Panel Pin |
| 4 | XR | Ben... | Dokunmatik Panel Pin |
| 5 | GND | Ben... | Toprak |
| 6 | VCI | Ben... | Güç kaynağı 2.8V Voltaj |
| 7 | VDD3 | Ben... | Güç kaynağı 2.8V/1.8V Voltaj |
| 8 | VDD3_P(NC) | - | Açılmış |
| 9 | BC_CTRL ((NC) | - | Açılmış |
| 10 | BC ((NC) | - | Açılmış |
| 11 | TE | O. |
MPU'yu çerçeve yazısına senkronize etmek için yırtma etkisi çıkış iğnesi, |
| 12-29 | DB17-DB0 | İ/Ç | Verileri göster |
| 30 | SDA | İ/Ç | Seri giriş sinyali |
| 31 | DOTLCK | Ben... | RGB Arabirimi İşlemleri için Nokta Saat Sinyalı |
| 32 | ENABLE | Ben... | RGB Arabirimi İşlemleri için Veri Etkinleştirme Sinyalı |
| 33 | HSYNC | Ben... | Hızlı Yatay Senkronizasyon Sinyalı |
| 34 | VSYNC | Ben... | Çerçeve Dikey Senkronizasyon Sinyalı |
| 35 | RDX | Ben... | Stroboskop sinyali giriş iğnesini oku |
| 36 | WRX | Ben... | Stroboskop sinyali giriş iğnesi yaz |
| 37 | DCX | Ben... | Kayıt seç sinyalini |
| 38 | CSX | Ben... | Çip seçimi sinyali için giriş iğnesi |
| 39 | Dönüştür | Ben... | LCM Tekrar ayarlama giriş sinyali |
| 40 | IM0 | Ben... | Lütfen dördüncü sayfaya bakın, MCU arayüzü modu seçin |
| 41 | IM1 | ||
| 42 | IM2 | ||
| 43 | IM3 | ||
| 44 | LED_A | Ben... | LED Anod |
| 45 | LED_K1 | Ben... | LED Katod |
| 46 | LED_K2 | Ben... | LED Katod |
| 47 | LED_K3 | Ben... | LED Katod |
| 48 | LED_K4 | Ben... | LED Katod |
Mutlak Maksimum Reytingler
| Ürün | Simge | Değer | Birim |
| Mantık için güç kaynağı voltajı | VDD | 1.6~3.3 | V |
| Giriş voltajı | Vin | VDD+0.3 | V |
| Çalışma sıcaklığı | Topr | - 20 ila 70 | °C |
| Depolama sıcaklığı | Tstg | -30'dan 80'e kadar | °C |
DC Özellikleri (VDD=2.8V,Ta=25°C)
| Ürün | Simge | Min. | Türü | En fazla. | Birim | Test koşulları |
| Çalışma voltajı | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Besleme akımı | IDD | - | - | 5 | mA | VDD=2.8V, Ta=25°C |
| Giriş voltajı | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Giriş sızıntı akımı | IIL | - Bir.0 | - | 1.0 | mA | VIN=VDD veya VSS |
Arka ışık Elektrikli-optik özellikler
| Ürün | Simge | MIN | TYP | Max | Birlik |
Test |
Not: |
| Güçlendirme Voltajı | Vf | 3.0 | 3.2 | 3.4 | V | Eğer=80mA | - |
| Besleme akımı | Eğer | - | 80 | - | mA | - | - |
| Ters Voltaj | Vr | - | - | 5 | V | - | |
| Güç dağılımı | Pd | - | 288 | - | mW | - | |
| LCM için ışık yoğunluğu |
|
- | 350 | - | Cd/m2 | Eğer=80mA | - |
| LCM için tekillik | - | 80 | - | - | % | Eğer=80 mA | - |
| Arka ışık rengi | Beyaz | ||||||
Dokunmatik ekran panelinin özellikleri
| Ürün | Simge | - Min. | Tip. | - Max. - Hayır. | birim | Not: |
| Şeffaflık | - | - | 82 | - | % | JIS K-7105 |
| Bulut | - | - | 1 | - | % | JIS K-7105 |
| Yüzey Sertliği | - | - | 3 | - | H | 150gf 45° |
| FPC Peeling Gücü | - | 5 | - | N | 90° yukarı | |
| FPC bükme | - | - | 3 | - | döngü | R=1.0, 90° |
| Giriş gücü | - | - | 50 | Gf | - | |
| Adlık Voltaj | V dokunuşu | 7 | V | DC | ||
| X Eksen Direnişi | Rx | 150 | 500 | FPC PIN | ||
| X Eksen Direnişi | Ry | 200 | 800 | |||
| Doğruluk | - | - | ± 15 | ±2.0 | % | - |
| Çene çalıyor. | - | - | - | 20 | ms | - |
| İzolasyon Direnci | Ri | 10 | - | - | MΩ | - |
| Notlar Yaşam | - | 1,000,000 | - | - | Zaman | - |
| Girdi Süresi | - | 1,000,000 | - | - | Zaman | - |
Güvenilirlik testi koşulları
| Ürün | Durum | Zaman (saat) | Değerlendirme |
| Yüksek sıcaklıkta saklama | 80°C | 120 |
Hiçbir anormallik yok. fonksiyonlarda ve görünüşü |
|
Yüksek sıcaklık.
|
70°C | 120 | |
| Düşük sıcaklıkta depolama | -30°C | 120 | |
| Düşük sıcaklık. | -20°C | 120 | |
| Nemlilik | 40°C/ 90% RH | 120 | |
| Termal Şok Sıcaklığı Döngüsü |
-20°C ¬ 25°C ® 70°C (0.5 saat 5 dakika 0.5 saat) |
10 döngü |

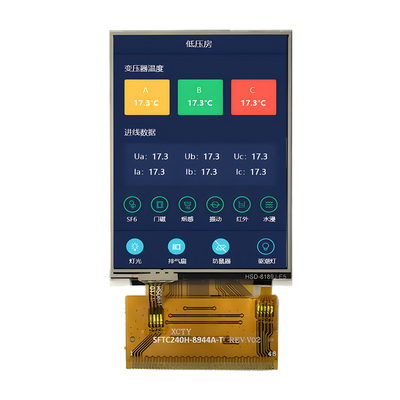

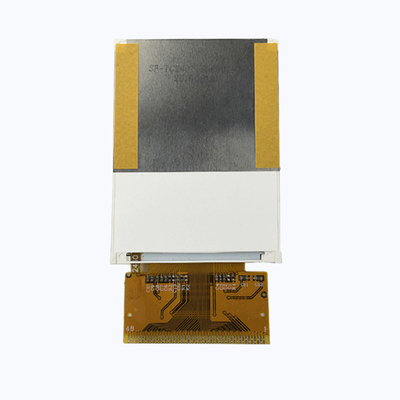

2.4 inç TFT LCD Resistive Touch Panel Ürün Görüntüsü
