Ürün ayrıntıları:
|
| Model Number: | SFHD2150A01PT-H20%2 | Screen Size: | 21.5-inch Diagonal |
|---|---|---|---|
| Resolution: | 1920×1080 Pixels (RGB Stripe) | Brightness: | 1000 cd/m² |
| Storage Temp.: | -10°C to +60°C | Operating Temp.: | -20°C to +60°C |
| Contrast Ratio: | 1000:1 (Typ.) | Interface: | LVDS |
| Power Supply: | 5V DC ±10% | Power Consumption: | 37.22W (Typ.) |
| Surface Treatment: | AG/AF Coatings | Touch Technology: | PCAP(CTP) Optional |
| Cover Glass: | Gorrila Glass | Touch Points: | 10-Point Multi-Touch |
| Touch Interface: | USB | IC Options: | ILITEK |
| Customization: | Silk Printing, Logo | Compliance: | REACH & RoHS Compliant |
| Vurgulamak: | RoHS TFT LCD Modülü,21.5 Endüstriyel TFT LCD,LVDS Arayüzlü TFT LCD Modülü |
||
SFHD2150A01PT-H20%2 Endüstriyel Sınıf 21,5 inç TFT LCD Ekran Modülü
Endüstriyel ekipmanlarınızı, zorlu ortamlarda güvenilirlik için tasarlanmış Saef Technology'nin yüksek performanslı dokunmatik ekranıyla yükseltin.
Temel Özellikler:
✅ Full HD Netlik
1000:1 kontrast oranına (tipik), VA panel teknolojisine ve parlak aydınlatma altında net görünürlük için parlama önleyici 3H yüzeye sahip 1920×1080 çözünürlük.
✅ Sağlam Projeksiyonlu Kapasitif Dokunmatik
USB arayüzü üzerinden 10 parmaklı çoklu dokunma desteği. Android/Win7/Win10 sistemleriyle uyumludur. 6H sertleştirilmiş cam, endüstriyel aşınmaya dayanır.
✅ Genişletilmiş Sıcaklık Aralığı
-10°C ila +60°C arasında kusursuz çalışır (depolama: -20°C~60°C). Fabrika otomasyonu, tıbbi cihazlar ve dış mekan kioskları için idealdir.
✅ Endüstriyel Sınıf Dayanıklılık
Kararlı sinyal iletimi için çift kanallı LVDS arayüzü
14 ms hızlı tepki süresi
700 cd/m² yüksek parlaklık (tipik)
VESA montaj desteği
✅ 2 Yıl Garanti
Endişesiz kurulum için Saef'in genişletilmiş garantisi (Model: SFHD2150A01PT-H20%2) ile desteklenir.
Teknik Özellikler:
Aktif Alan: 476,064 × 267,786 mm
Arayüz: LVDS (30 pinli konektör) + USB (dokunmatik)
Güç: 5V DC ±%10 | Tüketim: ≤6W (tipik)
Dokunma Rapor Hızı: ≥100Hz
Yapı: IP65 ön contalı metal çerçeve (isteğe bağlı)
Uygulamalar:
HMI Panelleri | CNC Makineleri | Test ve Ölçüm Ekipmanları | Ulaşım Sistemleri | Self-Servis Kioskları
Sipariş Kodu: SFHD2150A01PT-H20%2
Uygunluk: CE/FCC RoHS (talep üzerine)
Özellikler
| ÖĞELER | Birim | Şartname |
| Ekran Çapraz | mm | 546,86(21,5”) |
| Aktif alan | mm | 476,064(Y) x 267,786(D) |
| Piksel Y x D | - | 1920(x3) x 1080 |
| Piksel Aralığı | um | 247,95(bir üçlü başına) x247,95 |
| Piksel Düzeni | - | R.G.B. Dikey Şerit |
| Ekran Modu | - | VA Modu, Normalde Siyah |
| Tepki Süresi | Milisaniye | 14ms (tipik, açık/kapalı) |
| Ağırlık | Gram | Belirlenecek |
| Elektriksel Arayüz | - | Çift kanallı LVDS, 8 bit RGB veri girişi |
| Desteklenen Renk | - | 16,7M renk |
| Yüzey İşlemi | - | Parlama Önleyici, 3H |
| Çalışma Sıcaklığı | ℃ | -10 ila +60 |
| Depolama Sıcaklığı | ℃ | -20 ila +60 |
Arayüz Pin Tanımı
| Pin No. | Sembol | Açıklama |
| 1 | RxO0- | Negatif LVDS diferansiyel veri girişi (Tek veri) |
| 2 | RxO0+ | Pozitif LVDS diferansiyel veri girişi (Tek veri) |
| 3 | RxO1- | Negatif LVDS diferansiyel veri girişi (Tek veri) |
| 4 | RxO1+ | Pozitif LVDS diferansiyel veri girişi (Tek veri) |
| 5 | RxO2- | Negatif LVDS diferansiyel veri girişi (Tek veri) |
| 6 | RxO2+ | Pozitif LVDS diferansiyel veri girişi (Tek veri) |
| 7 | GND | Toprak |
| 8 | RxOCLK- | Negatif LVDS diferansiyel saat girişi (Tek saat) |
| 9 | RxOCLK+ | Pozitif LVDS diferansiyel saat girişi (Tek saat) |
| 10 | RxO3- | Negatif LVDS diferansiyel veri girişi (Tek veri) |
| 11 | RxO3+ | Pozitif LVDS diferansiyel veri girişi (Tek veri) |
| 12 | RxE0- | Negatif LVDS diferansiyel veri girişi (Çift veri) |
| 13 | RxE0+ | Pozitif LVDS diferansiyel veri girişi (Çift veri) |
| 14 | GND | Toprak |
| 15 | RxE1- | Negatif LVDS diferansiyel veri girişi (Çift veri) |
| 16 | RxE1+ | Pozitif LVDS diferansiyel veri girişi (Çift veri) |
| 17 | GND | Toprak |
| 18 | RxE2- | Negatif LVDS diferansiyel veri girişi (Çift veri) |
| 19 | RxE2+ | Pozitif LVDS diferansiyel veri girişi (Çift veri) |
| 20 | RxECLK- | Negatif LVDS diferansiyel saat girişi (Çift saat) |
| 21 | RxECLK+ | Negatif LVDS diferansiyel saat girişi (Çift saat) |
| 22 | RxE3- | Negatif LVDS diferansiyel veri girişi (Çift veri) |
| 23 | RxE3+ | Pozitif LVDS diferansiyel veri girişi (Çift veri) |
| 24 | GND | Toprak |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | Bağlantı yok |
| 28 | VDD | Güç Kaynağı Giriş Voltajı |
| 29 | VDD | Güç Kaynağı Giriş Voltajı |
| 30 | VDD | Güç Kaynağı Giriş Voltajı |
Optik Özellikler
| Parametre | Koşullar | Min. | Tip. | Maks. | Birim | |
|
Görüş Açısı (CR>10) |
Yatay | θL | 85 | 89 | - |
derece |
| θ R | 85 | 89 | - | |||
| Dikey | θT | 85 | 89 | - | ||
| θB | 85 | 89 | - | |||
| Kontrast Oranı | Merkez | 700 | 1000 | - | - | |
| Tepki Süresi | Tr+Td | - | 14 | 20 | ms | |
|
CF Rengi Renk Değeri (CIE1931) |
Kırmızı x |
Tip. -0,03 |
0 |
Tip. +0,03 |
0 | |
| Kırmızı y | - | - | ||||
| Yeşil x | - | - | ||||
| Yeşil y | - | - | ||||
| Mavi x | - | - | ||||
| Mavi y | - | - | ||||
| Beyaz x | 0,323 | - | ||||
| Beyaz y | 0,379 | - | ||||
| Beyazın Merkez Parlaklığı | YLI | 800 | 1000 | cd/m | ||
| Çapraz Konuşma | Ct | 2,0 | % | |||
Kapasitif Dokunmatik Panel
| Öğe | Özellikler | Birim |
| Tip | Projeksiyonlu dokunmatik panel | |
| Boyut | 21,5 | İnç |
| Yapı | G+G | |
| Toplam Kalınlık | 3,95±0,3 | mm |
| Kaplama Lensin Anahatları | 525*324±0,3 | mm |
| ITO Sensörünün Anahatları | 493,64*286,11±0,5 | mm |
| Görüş Alanı | 477,2*268,8±0,3 | mm |
| Aktif Alan | 480,64*272,11±0,3 | mm |
| Arayüz | USB | |
| Dokunma noktası sayısı | 10 (ILI2510-PCIL22 Kontrol PCB'si ile) | |
| Giriş voltajı | 5V (ILI2510-PCIL22 Kontrol PCB'si ile) | |
| Tepki süresi | 10 | ms |
| Rapor Hızı | ≥100 | HZ |
| Basınç dayanım değeri | <10g | |
| Giriş | El yazısı veya kapasitif kalem | |
| Geçirgenlik | ≥%85 | |
| Yüzey Sertliği | ≥6H | |
|
Kullanım |
Şartname, şeffaf ve el yazısı girişli kapasitif dokunmatik panellere uygulanır |

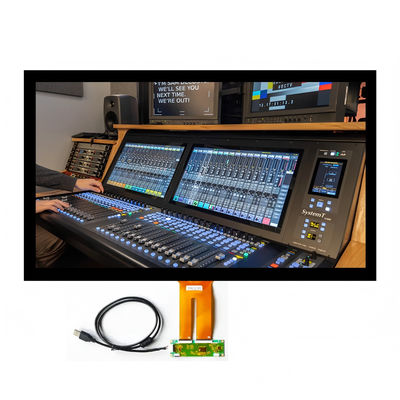

Ürün Resmi
![]()
![]()
