2.2 inç ILI9225G SPI & RGB Touch TFT LCD Ekranı,2.2" QCIF TFT LCD Ekran Modülü Resistif Dokunmatik Panel ile

2.2 inç ILI9225G SPI & RGB Touch TFT LCD Ekranı,2.2" QCIF TFT LCD Ekran Modülü Resistif Dokunmatik Panelli Ürün TanıtımıSF-TC220I-9752C-T SPECIFICATION_IC-ILI9225G.pdf

Güvenli.SF-TC220I-9752C-T2.2 inçlik çapraz tam renkli 176x220 QCIF TFT LCD ekran modülüdür. Bu 2.2 inç TFT LCD modülü ILI9225G IC ile yerleşiktir; 3 hat SPI ve RGB Arayüzünü destekler.SF-TC220I-9752C-TModelin boyutu:41.7x56.16x3.35mm ve Aktif alan boyutu 43.56 x 34.85 mm; modülde entegre ILI9225G denetleyici, mantıksal kaynak voltaj aralığı 1.6V'den 3.3V'ye kadar.
Bu 2.2 ′′ TFT LCD modülü portre modudur, manzara modunu kullanmak istiyorsanız daha fazla teknik destek için bizimle iletişime geçin.2 "LCD modülü, 200 cd/m2'ye kadar parlaklığa sahip (tipik değer), -20°C'den +70°C'ye kadar sıcaklıklarda çalışabilir; depolama sıcaklıkları -30°C'den +80°C'ye kadar değişir.

SF-TC220I-9752C-TResistive Touch Screen (RTP) ile 2.2 inçlik bir TFT ekranıTFT LCD modülü,Bu LCD modülü, parlaklığa karşı yüzey paneli, görüntü yönü 12 saat, gri ölçek inversyonu 6 saat.SF-TC220I-9752C-N.

Arama Anahtar Kelime: tft 2.2, 2.2 inçlik, 2.2 inçlik, 2.2 inçlik, 2 inçlik.2, 2.2 inçlik tft ekran, 2.2 inçlik tft ekran, 2.2 inçlik tft ekran, 2.2, TFT ekran 2.2", 2.2 inç TFT ekran, 2.2 inç TFT ekran, 2.2 inç TFT ekran,2, TFT ekran 2.2 inç, TFT ekran 2.2 inç, ILI9225G, SPI 2.2 inç, RGB 2.2 inç TFT, SPI 2.2 inç ekran,

Özellikleri:

2.2 inç ILI9225G SPI & RGB Touch TFT LCD Ekranı,2.2" QCIF TFT LCD Ekran Modülü Resistif Dokunmatik Panel Ürün Çizimi ile

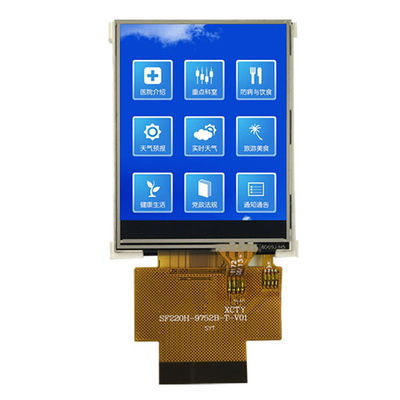

2.2 inç ILI9225G SPI & RGB Touch TFT LCD Ekranı,2.2" QCIF TFT LCD Ekran Modülü Resistif Dokunmatik Panelli Ürün Görüntüsü

Bizimle İletişim

Projeleriniz hakkında bilgi almak isteriz, herhangi bir sorunuz varsa, bize sales2@saef.com.cn adresinde ulaşabilirsiniz.

LCD dokunmatik ekran - dokunmatik
1.1 Rezistif dokunmatik ekran
iPhone'un ortaya çıkmasından önce, temas algılama kontrolü için basınç algılama kullanan, neredeyse tamamen dirençli dokunmatik ekranlar kullanılıyordu.direnci tespit ederek dokunma konumunu belirlemek için doğrudan gerilim temasını gerektiren.

Dirençli dokunmatik ekranın ana kısmı, çok katmanlı kompozit bir film olan ekran yüzeyiyle çok iyi eşleşen bir dirençli film ekranıdır.Temel katman olarak cam veya sert plastik plaka katmanı kullanan, ve yüzey, dış yüzey sertleştirme katmanı ile kaplanmış, şeffaf bir oksit metal (şeffaf iletkenlik direnci) iletken katmanla kaplanmıştır,pürüzsüz ve sürtünme karşıtı plastik katman, ve iç yüzeyi de bir kaplama ile kaplanmıştır,ve aralarında iki katman geçiricik katman yalıtım ayırmak için çok küçük (az 1/1000 inç) şeffaf yalıtım noktaları vardırParmak ekrana dokunduğunda, iki katman iletken katman dokunma noktasında temas eder ve direnç değişir, X ve Y yönlerinde bir sinyal üretir.Daha sonra dokunmatik ekran denetleyiciye gönderilirKontrolör bu teması algılar, (X,Y) konumunu hesaplar ve sonra elde edilen konuma dayanarak fare davranışını simüle eder.Bu en temel prensip direnci teknolojisi dokunmatik ekranlar.

Yazar tarafından kullanılan dokunmatik ekran, bir dirençli dokunmatik ekran ve kendi dokunmatik ekran kontrol çipi XPT2046'dır (LCD ekranının arkasında U1 çipi vardır).XPT2046, 12 bit çözünürlüklü 125KHz slew rate adım adım yaklaşım A/D dönüştürücüsü ile 4 tel dokunmatik ekran denetleyici (SPI iletişim). XPT2046 1.5V'den 5.25V'ye kadar düşük voltajlı I/O arayüzlerini destekler. XPT2046 iki A/D dönüşümü yaparak basılmış ekranın konumunu algılayabilir,ve dokunmatik ekrana uygulanan basıncı ölçmeye ek olarakÇalışma sıcaklık aralığı -40°C~+85°C'dir.

Çip ADS7843 ve ADS7846 ile tamamen uyumludur ve bu çipin ayrıntılı kullanımı için bu iki çipin veri sayfasına bakabilirsiniz.
Notlar:

(1) XPT2046 çipi kullanılırken, doğrudan SPI iletişimini (hem yazılım hem de donanım) MISO terminali tarafından yüksek 12 bitlik veri çıkışını okumak için kullanın.ve sonra koordinat dönüştürme ve filtreleme işlemleri ile X ve Y koordinatlarını oku(Bu programlama sürecinde görülebilir)

(2) Özel fiziksel özellikleri nedeniyle, dirençli dokunmatik ekranın temel kullanımı, dokunmatik hatanın kalibrasyonunu gerektirir.ama aynı LCD tipi dirençli ekran kalibrasyon verileri kabaca yaklaşık;

(3) Dirençli dokunmatik ekranlar için kalibre edilmesi gereken bir mekanizmanın varlığı nedeniyle, genellikle kullanmadan önce kalibre edilmesi gerekir.Kalibrasyon telafi parametrelerini kaydetmek için 24CXX (EEPROM) kullanabiliriz, ve sonra biz bilgisayarı açtığımızda her seferinde yeniden kalibre etmek zorunda değiliz; (Son çare olarak, maliyeti göz önünde bulundurarak,Kalibrasyon verilerini flash olarak kaydetmek mümkün - çok tavsiye edilmez);

Dirençli dokunmatik ekranın avantajları: yüksek hassasiyet, düşük fiyat, güçlü müdahale karşıtı yetenek ve iyi kararlılık.
Rezistif dokunmatik ekranın dezavantajları: kolayca çizilmek, ışık geçirgenliği çok iyi değildir ve çok dokunmatik desteklemez.Aksi takdirde kayma küçük değildir)

1.2 Kapasitatif dokunmatik ekran
Günümüzde, tablet bilgisayarlar da dahil olmak üzere hemen hemen tüm akıllı telefonlar kapasitif ekranı dokunmatik ekran olarak kullanıyor. Kapasitif ekran, temas algılama kontrolü için insan vücudu algılama kullanımı.Doğrudan temas yok veya sadece hafif temas, dokunma koordinatlarını bulmak için indüklü akımı algılarak. (Şu anda, temel kapasitif dokunmatik ekran ana akımdır)

Kapasitif dokunmatik ekranların iki ana türü vardır:

1Yüzey kapasitif kapasitif dokunmatik ekran.

Yüzey kapasitif dokunmatik ekran teknolojisi ITO'yu (indium katran oksit,Bir şeffaf iletken malzeme) elektrik alanı algılama yoluyla ekran yüzeyinin dokunma davranışını algılamak için iletken filmAncak yüzey kapasitif dokunmatik ekranların bazı sınırlamaları vardır, sadece bir parmağı veya bir dokunuşu tanıyabilirler.

2Kapasitif dokunmatik ekran.

Projeksiyonlu kapasitif dokunmatik ekranlar, elektrostatik alan hatlarını yaymak için dokunmatik ekran elektrotlarını kullanan sensörlerdir.Genellikle projeksiyon kapasitif algılama teknolojisinde kullanılan iki tür kapasitans vardır: kendi kapasitans ve etkileşim kapasitans.

Mutlak kapasitans olarak da bilinen öz kapasitans, en yaygın olarak kullanılan yöntemdir ve öz kapasitans genellikle tarama elektrotundan ve zeminden oluşan kapasitansı ifade eder.Camın yüzeyinde, ITO'dan yapılmış kesişli ve boylamlı tarama elektrotları vardır ve bu elektrotlar ile zemin arasında kapasitif bir kutup oluşturur.bir kondansatör devre paralel olarak eklenir, böylece tarama hattının genel kapasitesini değiştirir.

Etkileşim kapasitesi, ayrıca uzanma kapasitesi olarak da bilinir, cam yüzeyinde kesişim ve boylamlı ITO elektrotlarının kesişiminde bir kapasitans oluşturur.Etkileşimli kapasitans tarama yöntemi, dokunma noktasının konumunu belirlemek için her kesişmede kapasitans değişimini taramakDokunduğunda, bitişik elektrotların birleştirilmesini etkileyecek ve böylece kesişimdeki kapasitansı değiştirecek.ve etkileşimli kapasitans tarama yöntemi her kesişim kapasitans değerini ve kapasitans değişikliği dokunduğundan sonra algılayabilir, bu yüzden kendi kendine kapasitans tarama yönteminden daha uzun tarama süresi gerektirir ve X * Y elektrotları taramak ve tespit etmek gerekir.Hepsi interaktif kapasitif teknoloji kullanıyor.. (Yazarın atomik elit kartının LCD ekranı kapasitif bir dokunmatik ekran)

İletişimsel kapasitif dokunmatik ekran, dokunuş algılama matrisini oluşturmak için dikey ve yatay sütunlarda iki sütun elektrot kullanır.X eksenli elektrot ve Y eksenli elektrotHer hücrenin kapasitans değişimini tespit etmek için kullanılır.X ve Y eksenlerindeki şeffaf elektrot kapasitif ekranın doğruluğu ve çözünürlüğü, X ve Y eksenlerindeki kanal sayısına bağlıdır., ve daha fazla kanal, daha yüksek doğruluk.
