Ürün ayrıntıları:
|
| Ürün: | 1,77" inç TFT SPI ön ekran | Karar: | 128x160 piksel |
|---|---|---|---|
| Sürücü IC: | ILI9163C | dokunmatik ekran: | Dirençli Dokunma ile (PCAP İsteğe Bağlı) |
| Kapak Camı Ölçüsü: | Özelleştirilebilir | Görüntüleme yönü: | saat 12 |
| Arabirim: | SPI (özelleştirilebilir) | Bağlantı: | Lehimleme tipi (Kustomlaştırılabilir) |
| PIN numarası: | 18 iğne (özelleştirilebilir) | Yüzey Parlaklığı: | 200 cd/m2(sirke) |
| Anahat Dim.: | 34x42.9x3.55 mm | Çalışma sıcaklığı.: | -20℃ ila +70℃ |
| LED Ömrü: | 40.000 saat | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 1.77" LCD Dokunmatik Ekran,128x160 LCD Dokunmatik Ekran,TN Medikal LCD Ekran |
||
1.77" LCD Dokunmatik Ekran Ekranı 128x160 Akıllı Aygıtlar İçin TN Panel Ürün Tanıtımı
SAEF TECHNOLOGY SF-TC177L-9273A-T LCD dokunmatik ekran, 128x160 çözünürlüklü (128 yatay 160 dikey piksel dizisi) 1.77 inçlik tam TFT-LCD ekranıdır.;sürücü LCD panelin güçlendirme voltajı (VCC) 2.6V'den 3.3V'ye kadar, tipik değeri 2.8V'dir. Dahili sistemlerde, otomasyon, GPS, tıbbi ekipman, endüstriyel cihazlarda kullanılabilir,Yüksek kaliteli ve renkli görüntüde TFT ekranı gerektiren güvenlik ekipmanlarıSF-TC177L-9273A-T Resistif dokunmatik ekran TFT, 200 cd/m2 (tipik değer) parlaklığı ile -20°C'den +70°C'ye kadar sıcaklıklarda çalışabilir; depolama sıcaklıkları -30°C'den +80°C'ye kadar değişir.
Özellikleri
Bu 1.77 inçlik TFT LCD TN tipi, görüntüleme yönü 12'dir.
Bu 1.77 inçlik TFT ekran SPI arayüzü için tasarlanmıştır ve MCU ve RGB arayüzü olarak da özelleştirilebilir.
Bu 1.77 inçlik dirençli dokunmatik ekran TFT, QQVGA çözünürlüğü, 128x160 nokta, portre / dikey tip ekran.
Bu 1.77 inçlik TFT ekranı, ST7735 ile rekabet edebilen ILI9163C tarafından kontrol edilir.
Bu 1.77 inçlik LCD dokunmatik ekran -20°C'den +70°C'ye kadar çalışabilir.
| Ürün: | 1.77 inçlik LCD dokunmatik ekran |
| Karar: | 128x160 piksel |
| Arayüz: | SPI (Özelleştirilebilir) |
| Sürücü İK: | ILI9163C |
| Kapağın cam boyutu: | Özelleştirilebilir |
| Pin Numarası: | 18 Pin (Özelleştirilebilir) |
| Çizelge: | 34x42.9x3.55 mm |
| LED ömrü: | 40000 Saat |
| Dokunmatik ekran: | Rezistif dokunuşla (PCAP seçeneği) |
| Görme yönü: | Saat 12'de. |
| Bağlantı: | Lehimleme Tipi (Özelleştirilebilir) |
| Yüzey Parlaklığı: | 200 Cd/m2 ((nits) |
| Çalışma Temp.: | -20°C +70°C |
| Uygunluk: | REACH ve RoHS uyumlu |
1.77" LCD Dokunmatik Ekran Ekranı 128x160 Akıllı Aygıtlar İçin TN Panel Ürün Çizimi
PIN Tanımı
| Hayır, hayır. | PIN Adı | İ/Ç | Açıklama |
| 1 | GND | Ben... | Toprak |
| 2 | LED- | O. | LED Katod |
| 3 | LED+ | O. | LED Anod |
| 4 | GND | Ben... | Toprak |
| 5 | Dönüştür | Ben... | LCM Tekrar ayarlama giriş sinyali |
| 6 | A0 | Ben... | Kayıt seç sinyalini |
| 7 | SDA | Ben... | Verilerin girdi sinyalini göster |
| 8 | SCK | Ben... | Saat giriş sinyalini göster |
| 9 | VDDA | Ben... | Güç kaynağı 2.8V Voltaj |
| 10 | VDDIO | Ben... | Güç kaynağı 2.8V/1.8V Voltaj |
| 11 | CS | Ben... | Çip seçimi sinyali için giriş iğnesi |
| 12 | GND | Ben... | Toprak |
| 13 | YD | Ben... | Dokunmatik Panel giriş sinyali |
| 14 | XL | Ben... | Dokunmatik Panel giriş sinyali |
| 15 | YU | Ben... | Dokunmatik Panel giriş sinyali |
| 16 | XR | Ben... | Dokunmatik Panel giriş sinyali |
| 17 | GND | Ben... | Toprak |
| 18 | GND | Ben... | Toprak |
En yüksek mutlak sınır
| Ürün | Simge | Değer | Birim |
| Mantık için güç kaynağı voltajı | VDD | 1.6~3.3 | V |
| Giriş voltajı | Vin | VDD+0.3 | V |
| Çalışma sıcaklığı | Topr | - 20 ila 70 | °C |
| Depolama sıcaklığı | Tstg | -30'dan 80'e kadar | °C |
DC Özellikleri (VDD=2.8V,Ta=25°C)
| Ürün | Simge | Min. | Türü | En fazla. | Birim | Test koşulları |
| Çalışma voltajı | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Besleme akımı | IDD | - | - | 5 | mA | VDD=2.8V, Ta=25°C |
| Giriş voltajı | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Giriş sızıntı akımı | IIL | - Bir.0 | - | 1.0 | mA | VIN=VDD veya VSS |
Arka ışık Elektrikli-optik özellikler
| Ürün | Simge | MIN | TYP | Max | Birlik |
Test Durum |
Not: |
| Güçlendirme Voltajı | Vf | 3.0 | 3.2 | 3.4 | V | Eğer=30 mA | - |
| Besleme akımı | Eğer | - | 30 | - | mA | - | - |
| Ters Voltaj | Vr | - | - | 5 | V | - | |
| Güç dağılımı | Pd | - | 288 | - | mW | - | |
| LCM için ışık yoğunluğu |
- |
- | 200 | - | Cd/m2 | Eğer=30mA | - |
| LCM için tekillik | - | 80 | - | - | % | Eğer=30 mA | - |
| Arka ışık rengi | Beyaz | ||||||

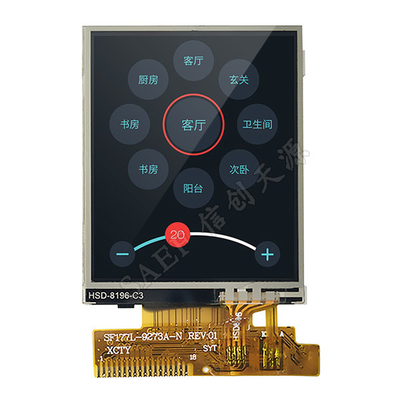

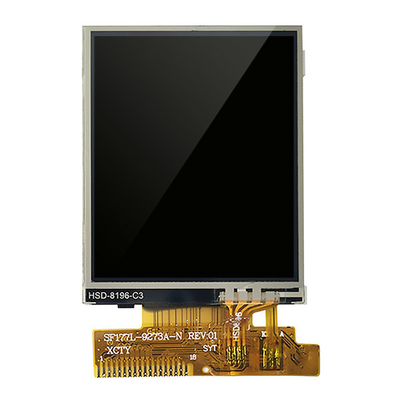

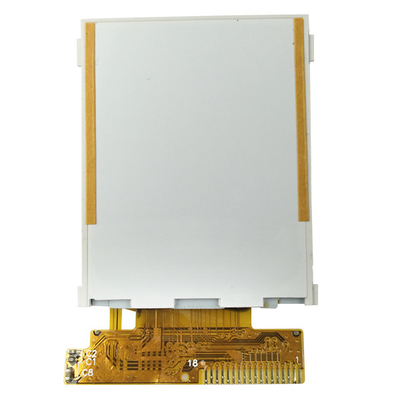

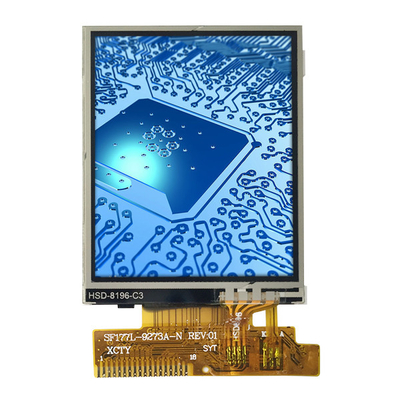

1.77" LCD Dokunmatik Ekran Ekranı 128x160 Akıllı Aygıtlar İçin TN Panel Ürün Görüntüsü
Fabrika Tesisleri ve Sertifikaları
TFT LCD Ekran Modülü Üretici - 300'den fazla TFT standart ürünü
SAEF Technology, Çin merkezli küresel önde gelen TFT LCD ekran üreticisidir.22 inçlik yuvarlak1,28 inçlik yuvarlak,1.44", 1.54", 1.77, 2", 2.1" yuvarlak, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14",15 inç, 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" ve 28" TFT (aktif alanın çapraz boyutu) vb. Bu web sitesinde 300'den fazla TFT standart modeli listelenmiştir;Ayrıca, müşterilerin gereksinimlerini karşılamak için neredeyse her öğe standart öğelerden elde edilebilir.
SAEF TFT ekranları, standart TFT-LCD modülleri, IPS TFT, Yüksek parlaklıklı TFT LCD (güneş ışığı ile okunur ekran), kontrol panelleri olan TFT panelleri de dahil olmak üzere endüstriyel standartlara göre nitelik kazanmıştır.Çubuk Tipi TFT, Geniş Sıcaklıklı TFT LCD. Bu ekranlar peyzaj veya portre modlarını içerir.SAEF TFT LCD ekranları, çeşitli çözünürlüklerde ve dokunmatik ekran seçeneğinde dirençli ve projektif kapasitif (PCAP dokunmatik ekran) teknolojisinde mevcuttur.TFT ekran modüllerimizin çoğu MCU, RGB, TTL, LVDS ve MIPI DSI dahil olmak üzere birden fazla arabirime sahiptir.SAEF TFT modülleri, endüstriyel kontrol de dahil olmak üzere bir dizi uygulama için mükemmeldir., kahve makinesi, tıbbi ekipman, POS sistemi, otomasyon, GPS navigatörü, beyaz malzemeler, enerji kontrolü, telekom, tıbbi ekipman vb.
