Ürün ayrıntıları:
|
| Ürün: | 0,85 inç minik TFT IPS | Karar: | 128x128 Piksel |
|---|---|---|---|
| Sürücü IC: | NV3023A veya Eşdeğeri | Anahat Dim.: | 17,6x20,6x1,45 mm |
| dokunmatik ekran: | Dokunmadan | kapak camı: | özelleştirilebilir |
| Görüntüleme yönü: | Tüm Görüş Açıları IPS | Arabirim: | MCU 8 bit (özelleştirilebilir) |
| Bağlantı: | lehim tipi | PIN numarası: | 28 pin (Özelleştirilebilir) |
| Yüzey Parlaklığı: | 350 cd/m2 (sirke) | arka ışık Tipi: | Beyaz LED |
| LED Ömrü: | 40.000 saat | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 0.85 İnç Kare LCD Ekran,128x128 Kare LCD Ekran,MCU 128x128 lcd ekran |
||
** Veritabanı İndir **
SF-TC085AS-8980A-N SPECIFICATION.pdf

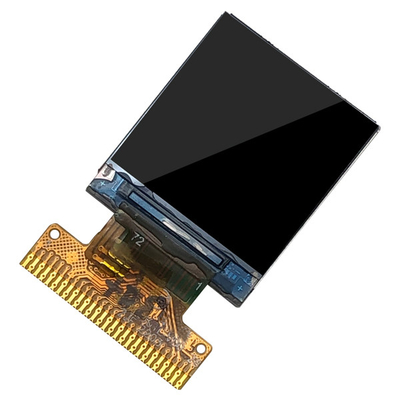

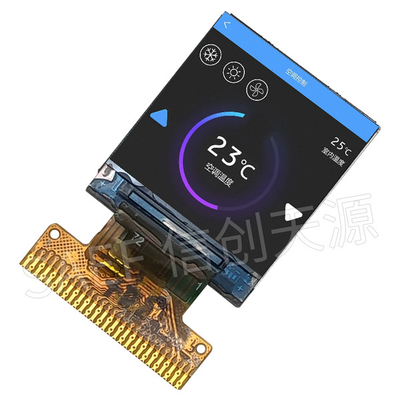

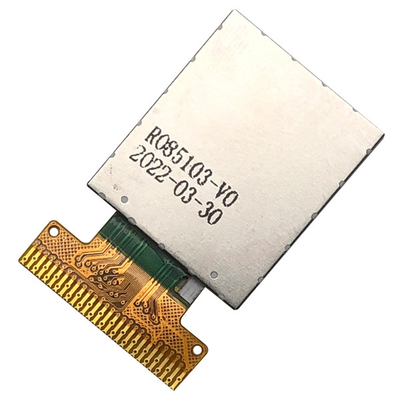

Ürün Tanımı: 0.85" Inch 128x128 Square Type IPS TFT LCD MCU Interface Display
Kompakt 0.85 inç 128x128 inç kare tip IPS TFT LCD ekranımızı sunuyoruz. Çeşitli gömülü uygulamalar için mükemmel yüksek çözünürlüklü bir ekran.Bu yüksek kaliteli ekran açık ve canlı bir 128x128 piksel çözünürlüğüne sahiptirGörüntüleri keskin bir netlik ve zengin renklerle canlandırıyor.
Temel özellikleri:
Kompakt Boyut:Sadece 0,85 inç çaplı olan bu ekran, giyilebilir cihazlar, taşınabilir cihazlar ve IoT uygulamaları da dahil olmak üzere alanın sınırlı olduğu projeler için idealdir.
IPS Teknolojisi:Uçak içi geçiş (IPS) paneli, çeşitli perspektiflerden tutarlı görüntü kalitesini sağlayan geniş bir görüntüleme açısı ve mükemmel renk üretimi sunar.
Yüksek çözünürlük:128x128 piksel çözünürlüğü net ve ayrıntılı görüntüler sağlar, bu da grafik yoğun uygulamalar ve sorunsuz kullanıcı arayüzleri için uygundur.
Kolay Entegrasyon:MCU arayüzü ile tasarlanan bu LCD ekran, mikro denetleyici bağlantılarını basitleştirir ve mevcut sistemlerinize entegre edilmesini kolaylaştırır.
Çeşitli Uygulamalar:Akıllı cihazlarda, robotikte, tüketici elektroniklerinde ve kompakt bir ekran çözümü gerektiren herhangi bir projede kullanmak için mükemmel.
Düşük güç tüketimi:Bu ekran verimliliği için tasarlanmıştır, bu da taşınabilir cihazların pil ömrünü uzatır.
Güçlü Performans:Kalıcı yapısı ve güvenilir performansı ile bu ekran uzun ömürlü ve çeşitli ortamlarda güvenilir kullanım için tasarlanmıştır.
Projenizi 0.85 inç 128x128 inç kare tip IPS TFT LCD MCU arayüz ekranımızla yükseltin ve boyut, kalite ve işlevselliğin mükemmel karışımını deneyin!
| Özellikleri | Ayrıntılar | Birim |
| Ekran Boyutu (Diagonal) | 0.85 | inç |
| LCD tipi | α-Si TFT | - |
| Ekran Kipi | IPS / İletişim / Normalde Siyah | - |
| Karar | 128RGB x 128 | - |
| Yön göster | Hepsi. | En iyi görüntü |
| Modül Şeması | 17.6 ((H) ×20.6 ((V) ×1.45 ((T) (1 Not) | mm |
| TP Şeması | N/A | mm |
| TP görüntüleme alanı | N/A | mm |
| TP Aktif Alanı | N/A | mm |
| Etkin Alan | 15.2064 (H) ×15.2064 ((V) | mm |
| Görme Alanı | N/A | mm |
| Renkleri Göster | 65 bin. | - |
| Arayüz | 4-SPI | - |
| Sürücü IC | NV3023A | - |
| Çalışma sıcaklığı | -20 ¢60 | oC |
| Depolama sıcaklığı | -30 ¢70 | oC |
| Ağırlık | TBD | g |
Sık Sorulan Sorular
Örnek siparişi alabilir miyim?
C: Evet, kaliteyi test etmek ve kontrol etmek için örnek siparişini memnuniyetle karşılıyoruz. Farklı öğe numaralarının karışık örnekleri kabul edilebilir.
Peki ya teslimat süresi?
A: raf dışı ürünler için, stoktaki örnekler hemen. Örnek yeniden yapımı için 1-1,5 hafta. Seri üretimi için 4-6 hafta. Tasarımlı ürünler için, karşı çizim önerisi için 2-3 gün;Çizim onayında örnek alma için 2 saatÖdeme süresi / seri üretimi için 5-6 saat.
Örnek ve üretim siparişi için herhangi bir MOQ sınırınız var mı?
A: Düşük MOQ. Örnek kontrolü için 3-5 adet mevcuttur. Toplu üretim MOQ'su normalde 1K / partidir. İzleme / PP-run siparişi için MP MOQ'dan daha düşük qty'yi destekliyoruz.
Malları nasıl gönderiyorsunuz ve gelmesi ne kadar sürer?
A: DHL, UPS, FedEx veya TNT ile gönderilir. Gelmesi 5-7 gün sürer. Hava yolu ve deniz sevkiyatı da isteğe bağlıdır.
LCD modülü için bir siparişi nasıl devam ettirilir?
A: Öncelikle gereksinimlerinizi veya uygulamanızı bize bildirin.
İkincisi, taleplerinize veya önerilerimize göre alıntı yapıyoruz.
Üçüncüsü müşteri numuneleri onaylar ve resmi sipariş için depozito yapar.
Dördüncüsü, üretimi düzenliyoruz.
LCD ürüne logomu yazdırmamın bir sakıncası var mı?
A: Evet. Lütfen tasarım aşamasında bize resmi olarak bildirin ve örnek testi ve onayınız için logonuzla örnekler yapacağız. Örnek onaylandığında, kitle üretimi onaylanmış örnekleri takip edecek.
S7: Ürünler için garanti veriyor musunuz?
A: Evet, ürünlerimize 1 yıllık garanti sunuyoruz.
S8: Arızalı ile nasıl başa çıkılır?
A: Öncelikle, ürünlerimiz sıkı kalite kontrol sisteminde üretilir ve kusurlu oran% 0.2'den az olacaktır.
İkincisi, garanti süresi boyunca küçük miktarlarda yeni LCD'ler göndereceğiz.Onları tamir edip size geri göndereceğiz ya da gerçek duruma göre tekrar aramak da dahil olmak üzere çözümü tartışabiliriz..
Dış Boyut
Arayüz Pin Tanımı
| Hayır | SYMBOL | FONKSYON |
| 1 | GND | Güçlü Yer |
| 2-6 | NC | TNo Bağlantı |
| 7 | GND | Güçlü Yer |
| 8 | VDD | Analog için güç kaynağı, VDD = 2.5V ~ 3.3V. |
| 9 | IM2 | IM2=11,MCU paralel arayüzü; IM2=0, seri arayüzü |
| 10 | SPI4W | SPI4W = ¥0 ¥, 3 satırlı SPI veya 2 veri hattı SPI etkinleştir; SPI4W = ¥1 ¥, 4 satırlı SPI etkinleştir. |
| 11 | CS | Çip seçme iğnesi; Düşük etkinleştir, Yüksek devre dışı bırak. |
| 12 | Dönüştür | Bu sinyal cihazı sıfırlayacak ve çipin düzgün bir şekilde başlatılması için uygulanmalıdır. |
| 13 | D/C | MCU paralel arayüzünde veri / komut seçimi pını göster. Bu pınar 4 satırlı seri arayüzünde saat olmak için kullanılır. |
| 14 | WR | MCU paralel arayüzü yazın, 4 satırlı seri arayüzde veri/komut seçimi pını gösterin. |
| 15 | RD | MCU paralel arayüzünü oku |
| 16 | D0 | MCU paralel arayüzü verileri, SPI kullanmalıdır |
| 17-23 | D1-D7 | MCU paralel arayüzü verileri |
| 24 | NC | Bağlantı Yok |
| 25 | IOVCC | I/O sistemi için güç kaynağı. |
| 26 | LEDA | LED Anod |
| 27 | NC | Bağlantı Yok |
| 28 | LEDK | LED Katod |
Mutlak Maksimum Reytingler
| Ürün | Simge | - Min. | - Max. - Hayır. | Birim | |
| Güçlendirme Voltajı | Güç kaynağı | VDD | - 0 oldu.3 | +4.6 | V |
| Analog | - | - | - | V | |
| IO | IOVDD | - 0 oldu.3 | +4.6 | V | |
| Giriş Voltajı | Vi | - 0 oldu.3 | IOVDD+0.3 | V | |
| Depolama sıcaklığı | T stg | -30 | +70 | oC | |
| Çalışma sıcaklığı | Top | - 20 | +60 | oC | |
| Depolama nemliği |
H stg |
10 | Not 1 | % RH | |
| Çalışma nemliği | H op | 10 | Not 1 | % RH | |
Elektriksel Özellik
| Ürün | Simge | - Min. | Tipik. | - Max. - Hayır. | Birim | |
| Güçlendirme Voltajı | Güç kaynağı | VDD | 2.4 | 2.8 | 3.3 | V |
| Analog | VCI | 2.4 | 2.8 | 3.3 | V | |
| IO | IOVDD | 1.65 | 1.8/2.8 | 3.3 | V | |
| Mantık Düşük giriş voltajı | VIL | -0.3IOVDD | - | 0.3IOVDD | V | |
| Mantık Yüksek giriş voltajı | HIV | 0.7IOVDD | - | IOVDD | V | |
| Mantık Düşük çıkış voltajı | VOL | - | - | 0.2IOVDD | V | |
| Mantık Yüksek çıkış voltajı | VOH | 0.8IOVDD | - | - | V | |
| Mevcut Tüketim | Normal gösterim | Ivdd | - | 3.5 | - | mA |
| Bekleme modunda | Ivdd | - | 10 | - | UA | |
| Çerçeve sıklığı | fFR | - | 60 | - | Hz | |
Optik Özellikler
| Arka ışık açık (İletişim Modu) | Ürün | Simge | Durum | Spesifikasyon | Birim | |||
| - Min. | Tipik. | - Max. - Hayır. | ||||||
| Yüzeydeki parlaklık ((Eğer = 20mA) |
Lv |
Normalde. izleme açı θX = θY =0o |
330 |
350 |
- |
cd/m2 |
||
| Kontrast oranı | CR | - | 600 | - | - | |||
| Yanıt süresi | TR | - | 10 | 20 |
ms |
|||
| TF | - | - | 20 | 30 | ||||
|
Renkliliği iletebilir |
Kırmızı | XR |
- |
0.614 | 0.644 | 0.674 | - | |
| YR | 0.290 | 0.320 | 0.350 | - | ||||
| Yeşil | XG | 0.270 | 0.300 | 0.330 | - | |||
| YG | 0.540 | 0.570 | 0.600 | - | ||||
| Mavi | XB | 0.104 | 0.134 | 0.164 | - | |||
| YB | 0.097 | 0.127 | 0.157 | - | ||||
| Beyaz | XW | 0.267 | 0.297 | 0.327 | - | |||
| YW. | 0.302 | 0.332 | 0.362 | - | ||||
| Görme açısı | Yatay | θX+ |
Merkezi CR≥10 |
- | 80 | - |
Deg. |
|
| θX- | - | 80 | - | |||||
| Dikey | θY+ | - | 80 | - | ||||
| θY- | - | 80 | - | |||||
| NTSC oranı (Gamut) | - | - | - | 60 | - | % | ||
Tesisler ve Sertifikalar
