Ürün ayrıntıları:
|
| Ürün: | 4" inç IPS TFT LCD | Karar: | 540x1080 piksel |
|---|---|---|---|
| Görüntüleme yönü: | IPS Tüm Görme Açıları | dokunmatik ekran: | Dirençsiz ve PCAP Opsiyonel |
| Kapak Lensi: | kişiselleştirilebilir | Yüzey Parlaklığı: | 350 cd/m2 (özelleştirilebilir) |
| Arabirim: | MIPI (Özelleştirilebilir) | PIN numarası: | 30 pim |
| Bağlantı: | Bağlayıcı türü (özelleştirilebilir) | Sürücü IC: | ST7703 |
| Çalışma sıcaklığı.: | -20℃ ila +70℃ | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 30 Pin LCD Dokunmatik Ekran,4 İnç LCD Dokunmatik Ekran,MIPI 4 İnç TFT Ekran |
||
Yüksek PPI 4 inç TFT, 4 inç MIPI TFT LCD 540*1080 Nokta Ürün Tanıtımı
SAEF TECHNOLOGY SF-TO400AS-8986A-N, 540 (RGB) X 1080 nokta (540 yatay 1080 dikey piksel dizisi) ile 4 inçlik tam TFT-LCD ekranıdır.Sürüş LCD panelinin güç kaynağı voltajı (VCC) 2'den.4V'den 3.3V'ye kadar, tipik voltaj 2.8V'dir. ve MIPI arayüzünü destekler. gömülü sistemler, otomasyon, GPS, tıbbi ekipman, endüstriyel cihaz, akıllı ev,Yüksek kaliteli ve renkli görüntüde TFT ekranı gerektiren güvenlik ekipmanları.
SF-TO400AS-8986A-N, 350 cd/m2 (tipik değer) parlaklığı ile IPS-LCD tipi (IPS, Uçak İçi Değişimi anlamına gelir) TFT'dir. Parlaklık 1000 nit'e ulaşan özelleştirilebilir.Daha fazla ayrıntı için satışlarımızla iletişime geçin.-20°C'den +70°C'ye kadar sıcaklıklarda çalışabilir; depolama sıcaklıkları -30°C'den +80°C'ye kadar değişir.
| Ürün: | 4 inç IPS TFT LCD | Karar: | 540x1080 piksel |
|---|---|---|---|
| Görme yönü: | IPS Tüm Görme Açıları | Dokunmatik ekran: | Dirençsiz ve PCAP İsteğe bağlı |
| Kapak Lensi: | Kişiselleştirilebilir | Yüzey Parlaklığı: | 350 Cd/m2 (Kustomlaştırılabilir) |
| Arayüz: | MIPI (Kustomlaştırılabilir) | Pin Numarası: | 30 Pin |
| Bağlantı: | Bağlantı Tipi (Özelleştirilebilir) | Sürücü İK: | ST7703 |
| Çalışma Temp.: | -20°C +70°C | Uygunluk: | REACH ve RoHS uyumlu |
Yüksek PPI TFT 4 ", 4 inç MIPI TFT LCD 540*1080 Nokta Ürün Çizimi
| Hayır | SYMBOL | FONKSYON |
| 1 | RST_LCM | Bu sinyal cihazı sıfırlayacak ve çipin düzgün bir şekilde başlatılması için uygulanmalıdır. |
| 2 | TE_LCM | Yırtma etkisi sinyali, MCU'yu bellek yazımı çerçevesine senkronize etmek için kullanılır. |
| 3 | GND | Güçlü Yer |
| 4 | TDP0 | MIPI Veri Yolu |
| 5 | TDN0 | MIPI Veri Yolu |
| 6 | GND | Güçlü Yer |
| 7 | TDP1 | MIPI Veri Yolu |
| 8 | TDN1 | MIPI Veri Yolu |
| 9 | GND | Güçlü Yer |
| 10 | TDP2 | MIPI Veri Yolu |
| 11 | TDN2 | MIPI Veri Yolu |
| 12 | GND | Güçlü Yer |
| 13 | TDP3 | MIPI Veri Yolu |
| 14 | TDN3 | MIPI Veri Yolu |
| 15 | GND | Güçlü Yer |
| 16 | TCP | MIPI Clk |
| 17 | TCN | MIPI Clk |
| 18 | GND | Güçlü Yer |
| 19 | IOVCC1.8V | I/O sistemi için güç kaynağı. IOVCC = 1.65V ~ 3.3V. |
| 20 | LEDA | LED Anod |
| 21 | LEDK | LED Katod |
| 22 | ID1 | Kimlik |
| 23 | NC | NC |
| 24 | VDD2V8 | Analog için güç kaynağı, VDD = 2.5V ~ 3.3V. |
| 25 | NC | NC |
| 26 | SDA_CTP | Touch Panel'in I2C veri sinyali; kullanılmazsa, bu pencereyi açık bırakın. |
| 27 | SCL_CTP | I2C saat sinyali dokunmatik panel; Eğer kullanılmıyorsa, bu iğneyi açık bırakın. |
| 28 | EINT_CTP | Touch Panel'in ana işlemcisine sinyali kes; Eğer kullanılmıyorsa, bu pencereyi açık bırakın. |
| 29 | RST_CTP | Dokunmatik Panel'in sistem sıfırlaması; Eğer kullanılmıyorsa, bu iğneyi açık bırakın. |
| 30 | VDD2.8_CTP | Analog için güç kaynağı, VDD = 2.4V ~ 3.3V. |
| Ürün | Simge | - Min. | - Max. - Hayır. | Birim | |
| Güçlendirme Voltajı | Güç kaynağı | VDD | - 0 oldu.3 | +4.6 | V |
| Analog | - Evet. | - Evet. | - Evet. | V | |
| IO | IOVDD | - 0 oldu.3 | +4.6 | V | |
| Giriş Voltajı | Vi | - 0 oldu.3 | IOVDD+0.3 | V | |
| Depolama sıcaklığı | Tstg | -30 | +70 | oC | |
| Çalışma sıcaklığı | Yukarı | - 20 | +60 | oC | |
| Depolama nemliği | Hstg | 10 | Not 1 | % RH | |
| Çalışma nemliği | Atla. | 10 | Not 1 | % RH | |
| Ürün | Simge | - Min. | Tipik. | - Max. - Hayır. | Birim | |
| Güçlendirme Voltajı | Güç kaynağı | VDD | 2.4 | 2.8 | 3.3 | V |
| Analog | VCI | 2.4 | 2.8 | 3.3 | V | |
| IO | IOVDD | 1.65 | 1.8/2.8 | 3.3 | V | |
| Mantık Düşük giriş voltajı | VIL | -0.3IOVDD | - Evet. | 0.3IOVDD | V | |
| Mantık Yüksek giriş voltajı | HIV | 0.7IOVDD | - Evet. | IOVDD | V | |
| Mantık Düşük çıkış voltajı | VOL | - Evet. | - Evet. | 0.2IOVDD | V | |
| Mantık Yüksek çıkış voltajı | VOH | 0.8IOVDD | - Evet. | - Evet. | V | |
| Mevcut Tüketim | Normal gösterim | Ivdd | - Evet. | 50 | - Evet. | mA |
| Bekleme modunda | Ivdd | - Evet. | 30 | - Evet. | UA | |
| Çerçeve sıklığı | fFR | - Evet. | 60 | - Evet. | Hz | |

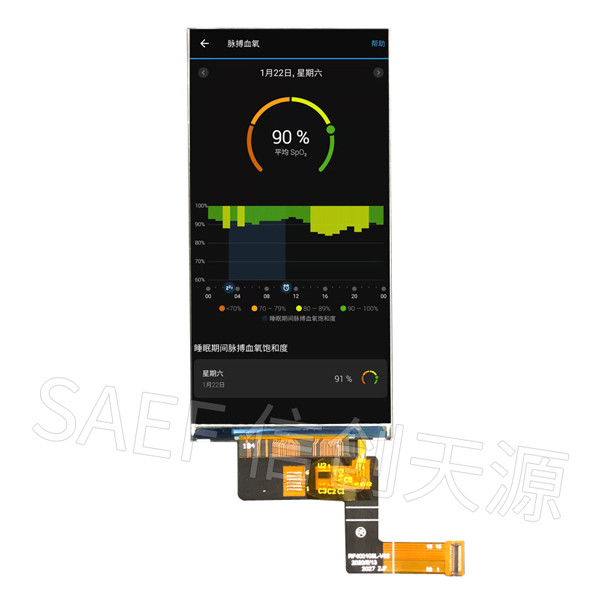

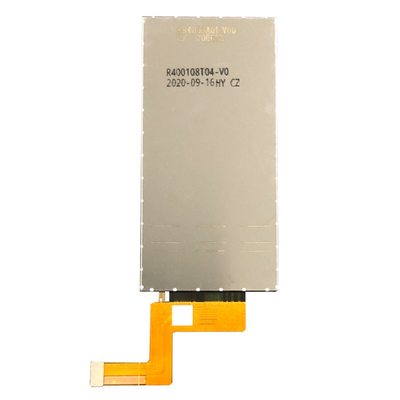

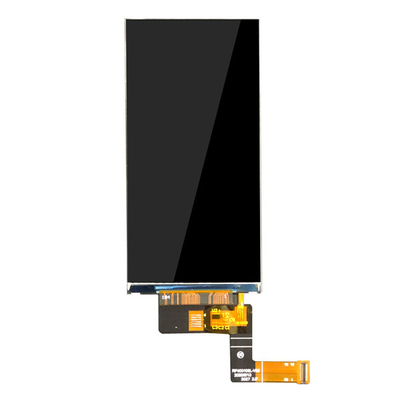

Yüksek PPI TFT 4", 4 inç MIPI TFT LCD 540*1080 Nokta Ürün Görüntüsü
