Ürün ayrıntıları:
|
| Ürün: | 0.96 inç OLED Ekran 7 Pin | Yapı: | COG + PCB |
|---|---|---|---|
| Karar: | 128x64 piksel | arayüzler: | SPI (I2C isteğe bağlı) |
| Algle'i görmek: | Tüm Görüş Açısı | PIN numarası: | 7 iğne (4 iğne isteğe bağlı) |
| Renk: | Beyaz ve mavi isteğe bağlı | Modül boyutu: | 27.5 ((W) × 27.8 ((H) × 2.7 ((T) mm |
| Cam: | PMOLED (Passive Matrix OLED) | Kontrolör: | SSD1306 veya Eşdeğer |
| Güç kaynağı: | 3V / 5V | Operasyon Temp.: | -40℃ ila +85℃ |
| Kontrast Oranı: | 2000 : 1 ( Karanlık Oda Kontrastı ) | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | I2C 0.96 İnç OLED Ekran,SPI 0.96 İnç OLED Ekran,7 Pinli OLED 0.96 inç |
||
7 Pin 0.96 Inch OLED Ekran Modülü SPI I2C 3V SSD1306 Sürücü IC ile Beyaz PMOLED
12864 OLED, 0.96 "SPI 7 Pin, SSD1306 OLED Ekran (COG+PCB) Açıklama
SFOM096YZ7-12864WB-01 modeli, modülde bir PCB kartı bulunan SF-OS096YZ7-12864WB-01'in bir uzantısıdır. Diagonal olarak 0.96 inç ölçer ve 128x64 pikselden oluşur.Dört montaj deliği olan bu PCB kartı, müşterilerin modullerini uygulamalarına bağlamalarının kolay bir yoludur.. SFOM096YZ7-12864WB-01 modülü SSD1306 IC'ye sahiptir; 4 tel SPI arayüzünü destekler; İsteğe bağlı I2C arayüzü, sürücü görev döngüsü 1/64, mantıksal güç kaynağı voltajı 3.3V ~ 5V, I / O seviyesi 5V'den 3V'ye,dönüşüm devresi ile, % 50 kontrol kartı akımı 80mA @ 3.3VDD'dir (tipik). Modül 7 konektör pını ile bağlanır ve 4 konektör pını isteğe bağlıdır.
Bu OLED modülü akıllı ev uygulamaları, tıbbi ekipman, akıllı kontrol, enstrümanlama vb. için uygundur ve -40°C'den +85°C'ye kadar sıcaklıklarda çalışabilir.
Özellikleri
1Bu 0.96 inçlik mini OLED ekranın 128X64 çözünürlüğü ve SSD1306 yonga seti var.
2Bu 0.96 inçlik OLED ekran modülü ultra düşük güç tüketimine sahiptir: tam ekran aydınlatması 0.08w.
3Bu 0.96 inçlik mikro OLED ekranı, kolay kurulum için dört montaj deliğine sahiptir.
4Bu 0.96 inç 12864 OLED ürünü SPI tipi için tasarlanmıştır, IIC isteğe bağlıdır.
5Bu 0.96 inç OLED 7 pinli ürün çeşitli kontrol yongalarını destekler: Arduino 51 serisi, msp430 serisi, stm32/2 CSR IC vb. ile tamamen uyumludur.
6Bu SPI 0.96 inç OLED ürününün güç kaynağı voltajı DC 3V-5V'dir.
7Bu 0.96 inç OLED ekran modülü gömülü sürücü IC'dir. 2C / IIC arayüzü ile iletişim kurabilir sadece 2 I / O bağlantı noktasına ihtiyaç duyar.
8Bu OLED 0.96 inç 128x64 ürün MMDVM, Pi-Star ve Raspberry pi ile uyumludur.
9. Bu 12864 SPI OLED 0.96 inçlik ürün kendi kendine aydınlatıcı bir tasarımdır, arkaplan ışığına gerek yoktur, ekran kendi kendine aydınlatabilir; Yüksek kontrast, parlak ve net noktalara sahiptir, küçük yazı tipleri bile oldukça okunabilir.
10. OLED ekranı 0.96 inç OLED denetleyici içinde gömülü yazı tipleri yoktur, kullanıcı yazı tipleri oluşturma yazılımı aracılığıyla yazı tipleri oluşturabilir.
Ürün Özellikleri
| Ürün: | 0.96 inçlik OLED ekran 7 iğne |
| Karar: | 128x64 piksel |
| Yapı: | COG + PCB |
| Arayüzler: | SPI (I2C İsteğe bağlı) |
| Pin Numarası: | 7 Pin |
| Modül boyutu: | 27.5 ((W) × 27.8 ((H) × 2.7 ((T) mm |
| Kontrolör: | SSD1306 veya eşdeğer |
| Algle izliyor: | Tüm Bakış Açıları |
| Rengi: | Beyaz ve Mavi İsteğe bağlı |
| Cam: | PMOLED (Passive Matrix OLED) |
| Güç kaynağı: | 3V / 5V |
| Kontrast oranı: | 2000: 1 (Karanlık Oda Kontrastı) |
| Çalışma süresi: | -40°C +85°C |
| Uygunluk: | REACH ve RoHS uyumlu |
12864 OLED, 0.96 "SPI 7 Pin, SSD1306 OLED Ekranı (COG + PCB)Çizim

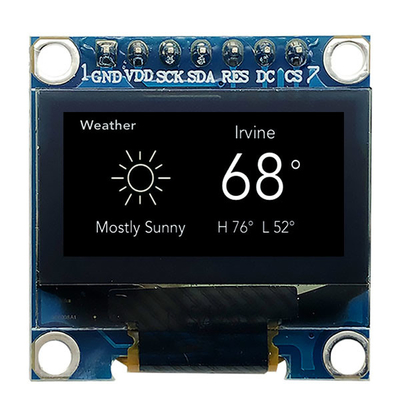

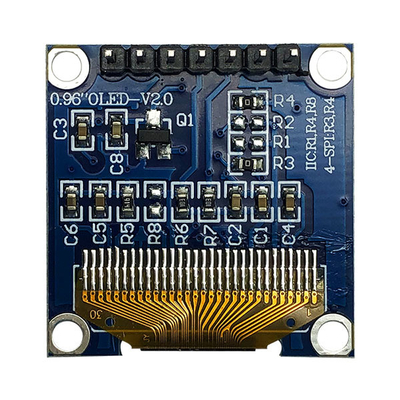

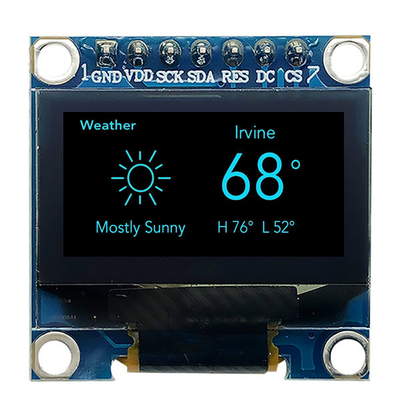

12864 OLED, 0.96" SPI 7 Pin, SSD1306 OLED Ekran (COG+PCB) Ürün Görüntüsü
