Ürün ayrıntıları:
|
| Ürün: | TFT 4" inç | Karar: | 320X320 Piksel |
|---|---|---|---|
| Arabirim: | MCU SPI'si | dokunmatik ekran: | PCAP CTP ile |
| Dokunma Boyutu: | 84.0(W) x84.0(H) x3.37(T) (mm) | Görüntüleme yönü: | Tüm Görüş Açıları |
| PIN numarası: | 40 PIN | Bağlantı: | ZIF |
| Yüzey Parlaklığı: | 300 cd/m2 | Besleme Gücü: | 3,3 V |
| Anlık tüketim: | 20mA | Çalışma sıcaklığı.: | -20℃ ila +70℃ |
| Ömür: | 40000 saat | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 4 İnç LCD Panel 320x320,4 İnç LCD Panel 3.3V,MCU 4 İnç TFT LCD |
||

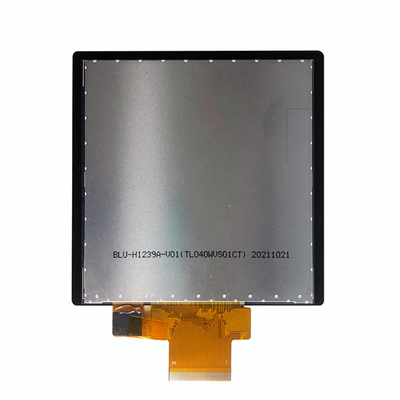

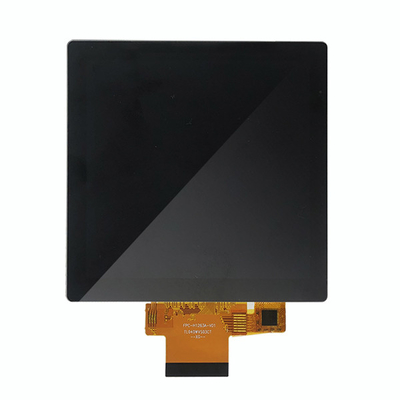

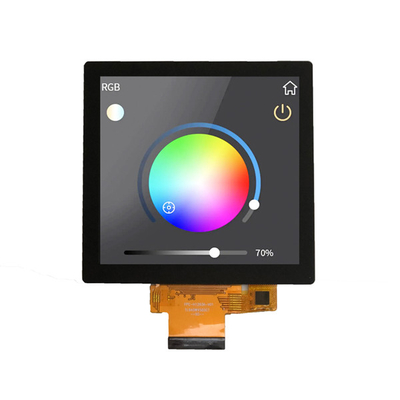

Bu madde hakkında SF-TO400DX-8979A-CT
320 x 320 kare çözünürlüğü olan fabrika malzemesi 4 inçlik TFT LCD ekran panelimizle projelerinizi yükseltin. Bu ekran çok yönlülüğü yüksek performansla birleştirir.Kullanıcı elektroniği de dahil olmak üzere çok çeşitli uygulamalar için mükemmel bir çözüm haline getiriyor., el cihazları ve endüstriyel ekipman.
Ana özellikler:
Uygulamalar:Çeşitli sektörler için mükemmel:
Neden 4 inçlik TFT LCD ekran panelimizi seçtiniz?
Hassas ve kaliteli bir şekilde üretilen TFT LCD panelimiz uzun süreli işlevsellik ve performans sağlar.Yenilikçi projeler için güvenilir ve yüksek çözünürlüklü ekranlar arayan geliştiriciler ve üreticiler için idealdir.
Özellikler:
Ürününüzü fabrikadan gelen 4 inçlik TFT LCD ekran panelimizle dönüştürün.Bugün sipariş verin.Ve bir sonraki projeniz için eşsiz görsel kalite ve performans deneyimi!
| Ürün: | TFT 4 inç |
|---|---|
| Karar: | 320X320 piksel |
| Arayüz: | MCU SPI |
| Dokunmatik ekran: | PCAP Kapasitatif Dokunmatik Ekranla |
| Lens boyutu: | 84.0(W) x 84.0 (H) x 3.37 (T) mm |
| Görme yönü: | Tüm Görme Açıları (85/85/85/85) |
| Pin Numarası: | 40 Pin |
| Bağlantı: | Bağlama |
| Yüzey Parlaklığı: | 300 Cd/m2 |
| Güç kaynağı: | 3.3 V |
| Mevcut tüketim: | 20 mA |
| Çalışma Temp.: | -20°C +70°C |
| Yaşam süresi: | 40000 saat |
| Uygunluk: | REACH ve RoHS uyumlu |
Dış Boyutlar
Arayüz Pin Tanımı
| Pin No. | Simge | Açıklama | Kullanılmadığında | |||
| 1 | LEDA | B/L pozitif iğne | - Evet. | |||
| 2 | LEDK | B/L negatif iğne | - Evet. | |||
| 3 | LEDK | B/L negatif iğne | - Evet. | |||
| 4 | GND | Toprak | - Evet. | |||
| 5 | VCI | Güç kaynağı (2.8-3.3V) | - Evet. | |||
| 6 | IOVCC | I/O güç kaynağı (1.8-3.3V) | - Evet. | |||
| 7 | TE | Yırtma etkisi çıkışı | Açık. | |||
| 8 | CS | Çip seçme iğnesi, düşük aktif. | - Evet. | |||
| 9 | RS | Verileri göster/komut seçimiDCX=?? 1?? : verileri veya parametreleri göster. DCX = √0 √: kayıt indeksi / komut. |
- Evet. | |||
| 10 | WR/SCK | MCU arayüzünde yazma etkinleştir. SPI modunda, bu pin sck | - Evet. | |||
| 11 | RD | Okunmayı etkinleştir | GND | |||
| 12 | SDI | SPI arayüzünün giriş/çıkış iğnesi. | - Evet. | |||
| 13 | SDO | SPI arayüzünün çıkış iğnesi. | - Evet. | |||
| 14 | GND | Toprak | - Evet. | |||
| 15-30 | D0-D15 | Yatay senkronizasyon girişi | GND | |||
| 31 | Dönüştür | Bu sinyal cihazı sıfırlayacak ve düzgün bir şekilde çipi başlatmak için uygulanmalıdır | - Evet. | |||
| 32 | IM2 | IM0=0 | IM2=0 | MCU 16 BIT | D[ 15:0] kullanılır | - Evet. |
| IM0= 1 | IM2=0 | MCU 8 BIT | D[7:0] kullanılır | |||
| 33 | IM0 | IM0= 1 | IM2= 1 | 4Line SPI | CS,RS,SCK.SDI | - Evet. |
| IM0=0 | IM2= 1 | Rezerv | - Evet. | |||
| 34 | GND | Toprak | - Evet. | |||
| 35 | TP_INT | TP Ev sahibi için kesinti | Açık. | |||
| 36 | TP_SDA | TP I2C veri girişi ve çıkışı | Açık. | |||
| 37 | TP_SCL | TP I2C saat girişi | Açık. | |||
| 38 | TP_RES | TP harici sıfırlama, Düşük aktif | Açık. | |||
| 39 | TP_VCI | TP güç kaynağı (2.8-3.3V) | Açık. | |||
| 40 | GND | Toprak | - Evet. | |||
