Ürün ayrıntıları:
|
| Ürün: | Grafik LCD 240x128 Ekran | Karar: | 240x128 nokta |
|---|---|---|---|
| LCD Tipi: | FSTN, Pozitif, Transfleksif | Optik: | 6:00 saat |
| Anahat Dim.: | 66,0(U) x 44,3(G) x 5,1(D) mm | görüş alanı: | 61.0(L) x 33.8 ((W) mm |
| Nokta Aralığı: | 0.21 x 0.21 mm | Sürüş Yöntemi: | 1/128 Görev döngüsü, 1/12 Önyargı |
| Çalışma sıcaklığı: | -20°C ila +70°C | PIN numarası: | 30 pin (özelleştirilebilir) |
| Arabirim: | MCU (Kustomlaştırılabilir) | VDD: | 3V |
| Bağlantı: | Takma (Özelleştirilebilir) | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 240x128 Monokrom Grafik LCD Ekran,MCU Monokrom Grafik LCD Ekran,8Bit 240x128 Grafik LCD |
||
Grafik LCD Ekran 240x128 Nokta Çözünürlüğü FSTN Pozitif UC1638C 8 Bit MCU Arabirimi Beyaz LED Arkaplan Işığı 3V ile
240x128 Grafik LCD Modülü Tanım
SF-240128-004A, tek renkli 240x128 COG grafik LCD ekran modülüdür. Modülün boyutu 66.0 x 44.3 x 5.1 mm; görüntüleme alanı 61 x 33.8 mm'dir. Bu seride yerleşik IC UC1638C,6800 arayüzünü destekler (öntanımlı)Diğer mevcut arayüz seçenekleri 8080, 3 hat / 4 hat SPI. Bu LCD modülünün mantıksal voltajı 3V-3.6V arasında değişir; tipik değer 3V'dir. Modül -20 °C'den + 70 °C'ye kadar sıcaklık aralığında çalışır..Depolama sıcaklık aralığı -30°C'den + 80°C'ye kadar.
| Ürün: | Grafik LCD 240x128 Ekran | Karar: | 240x128 Nokta |
|---|---|---|---|
| LCD Tipi: | FSTN, Pozitif, Transfleksif | Optik: | 6Saat üçte. |
| Çizelge: | 66.0(L) X 44.3 ((W) X 5.1 ((T) mm | Görme alanı: | 61.0(L) X 33.8 ((W) mm |
| Dot Pitch: | 0.21 X 0.21 mm | Sürüş yöntemi: | Tanrı'nın Sözü Hakkında Bilgi, 1/12 |
| Çalışma sıcaklığı: | -20°C +70°C | Pin Numarası: | 30 Pin (Özelleştirilebilir) |
| Arayüz: | MCU (Kustomlaştırılabilir) | VDD: | 3V |
| Bağlantı: | Bağlama (Kustomlaştırılabilir) | Uygunluk: | REACH ve RoHS uyumlu |
SAEF Teknoloji, profesyonel bir Karakter ve Grafik LCD üreticisidir. SAEF'in grafik LCD ekranları (sıvı kristal ekran) 96x16 dahil olmak üzere grafik çözünürlüğü olan nokta matris formatında mevcuttur.,122x32, 128x64, 128x128, 144x32, 160x128, 160x160, 160x32, 160x80, 192x64, 192x128, 240x64, 320x240 ve benzeri. Boyutlar arasında 2 "LCD, 2.5" LCD, 3" LCD, 3.2" LCD, 4 "LCD Ekranı ve benzeri bulunmaktadır.SAEF Grafik LCD modülleri yansıtıcıda farklı polarizer seçenekleri içerir.LED arka lambalarımız sarı/yeşil, beyaz, mavi, kırmızı, kehribar ve RGB dahil olmak üzere çeşitli renklerde mevcuttur.
Çeşitli arka ışık ve LCD kombinasyonları ile geniş bir yelpazede LCD grafik ekranlarımız var.SAEF'in grafik LCD'si, enstrüman ve endüstriyel makine ekipmanı ile elektrikli ev aletlerinde kullanılabilir., beyaz mallar, POS sistemi, ev uygulamaları, endüstriyel enstrüman, otomasyon, ses/görsel görüntüleme sistemleri ve tıbbi cihazlar dahil olmak üzere tüketici elektroniği.
240x128 Grafik LCD Modülü Çizimi
Pin Tanımı:
Pin1-Pin8, DB7~DB0
Pin9, RST
Pin10, CS0
Pin11, C0/A0
Pin12, WR0
Pin13, WR1
Pin14, BM1
Pin15, BM0
Pin16, kimlik.
Pin17, POR-DIS
Pin18, VSS
Pin19, VDD
Pin20, TST4
Pin21, VLCD.
Pin22, VA0-
Pin23, VA1-
Pin24, VA1+
Pin25, VA0+
Pin26, VB0-
Pin27, VB1-
Pin28, VB1+
Pin29, VB0+
Pin30, NC

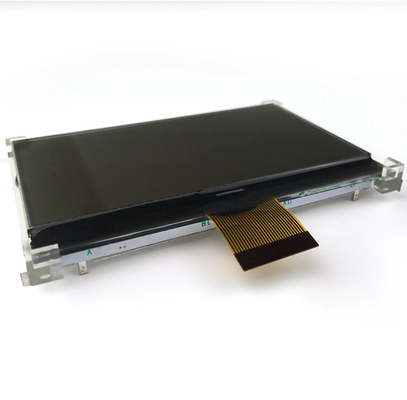

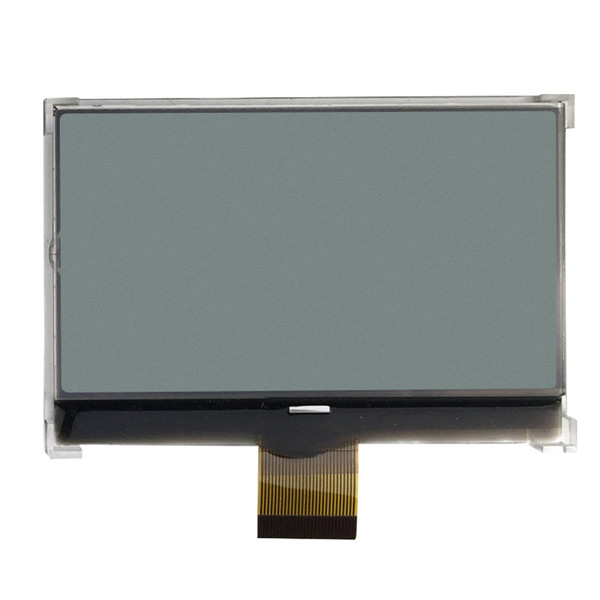

240x128 Grafik LCD Modülü Gerçek Ürün Görüntüsü
