Ürün ayrıntıları:
|
| Ürün: | 128x64 COG LCD Modülü | Çözünürlük: | 128x64 Grafik |
|---|---|---|---|
| LCD Tipi: | STN, Olumlu, Aktarıcı | Arka Işık Rengi: | Yeşil Arka Işık |
| Çalışma gerilimi: | 2,8 V | Optik: | saat 6 |
| Anahat Karart.: | 65,0(U) x 38,6(G) x 4,9(T) mm | Görüş alanı: | 53,6(U) x 28,0(G) mm |
| sürüş yöntemi: | 1/64 Görev, 1/7 Önyargı | Çalışma sıcaklığı: | -10°C ila +60°C |
| PIN numarası: | 10 iğne | kontrolör: | ST7567 veya Eşdeğeri |
| Arayüz: | MCU | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 10 Pinli Grafik LCD 128x64,COG Grafik LCD 128x64,Arka Işık 128x64 COG LCD Modülü |
||
LCD COG Modülü 128x64 Nokta Çözünürlüğü Grafik STN ST7567 Yeşil LED Arka Işık
128x64 LCD COG Modülü, Grafik LCD 128x64 Açıklama
SF12864-34, VA boyutu 53.6(L) x 28.0(W) olan COG tipi bir grafik LCD modülüdür.SAEF'in COG LCD modülleri (Chip-on-Glass LCD Module) monokrom ekranı, 128x32 ila 320x240 çözünürlükte grafik tipi ve 5x8 nokta vuruşlu 16x2, 20x2, 20x4, 24x2 formatları dahil COG LCD karakter tipleri sağlar.
COG paketi, hafiflik ve düşük güç tüketimi avantajlarıyla yüksek kalite sunar.Ayrıca, arabirimi FPC'den pinlere veya kablolara değiştirmek için her öğe için bir bağlantı kartı eklemek mümkündür.Gereksinimlerinize uygun çeşitli pin çıkış bağlantıları sunabiliriz.COG LCM teknolojisi, daha kompakt paket ekranlar talep eden uygulamalar için çok uygundur.
Pin Tanımı:
1 CS1B Chip seçim giriş pinleri
2 /RES /RES “L” olarak ayarlandığında, ayarlar başlatılır.
3 A0 Erişimin veriyle mi yoksa komutla mı ilgili olduğunu belirler.
A0=“H” : D[7:0] üzerindeki sinyallerin görüntü verisi olduğunu gösterir.
A0=“L” : D[7:0] üzerindeki sinyallerin komut olduğunu gösterir.
4 D6 (SCLK)
5 D7 (SDA)
6 VDDMPU güç kaynağı terminali VDD ile paylaşılır.
7 VSS Bu, GND sistemine bağlı bir 0V terminalidir.
LCD sürüş için 8 V0 Bias voltaj seviyesi
9 XV0 COM sürücülerinin negatif çalışma voltajı.
10 VG VG, SEG sürücülerinin gücüdür
| Ürün: | 128x64 COG LCD Modülü | Çözünürlük: | 128x64 Grafik |
|---|---|---|---|
| LCD Tipi: | STN, Pozitif, İletken | Arka Işık Rengi: | Yeşil Arka Işık |
| Çalışma gerilimi: | 2,8 V | Optik: | saat 6 |
| Anahat Karartma: | 65,0(U) X 38,6(G) X 4,9(T) mm | Görüş alanı: | 53,6(U) X 28,0(G) mm |
| Sürüş Yöntemi: | 1/64 Görev, 1/7 Önyargı | Çalışma sıcaklığı: | -10°C ila +60°C |
| PIN numarası: | 10 iğne | Denetleyici: | ST7567 Veya Eşdeğeri |
| Arayüz: | MCU | Uyma: | REACH ve RoHS Uyumlu |
128x64 LCD COG Modülü, Grafik LCD 128x64 Çizim

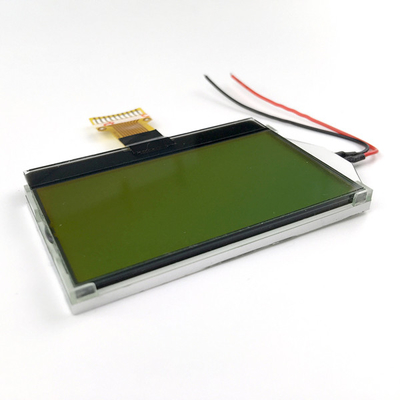

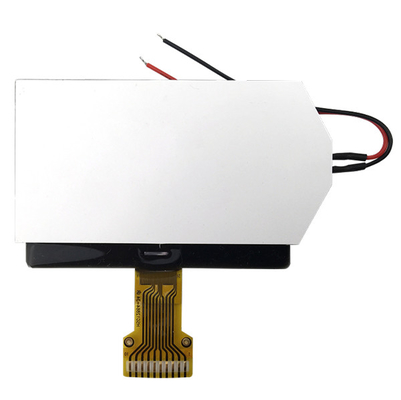

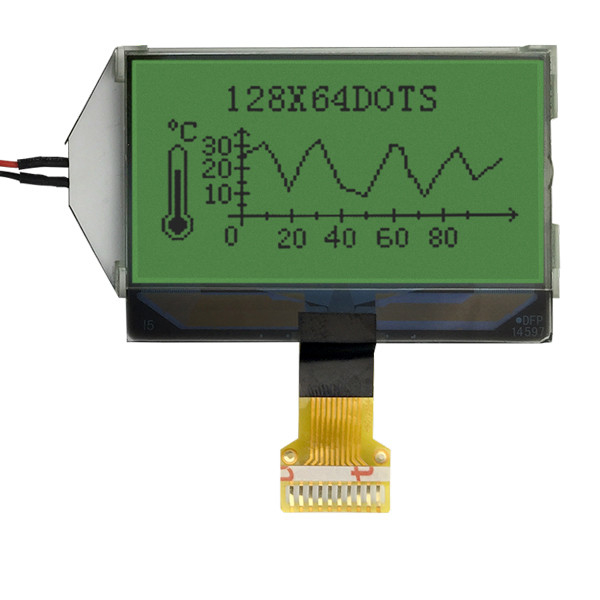

128x64 LCD COG Modülü, Grafik LCD 128x64 Gerçek Ürün Resmi
