Ürün ayrıntıları:
|
| Ürün: | COG SPI LCD 128X64 | Çözünürlük: | 128 x 64 nokta çözünürlük |
|---|---|---|---|
| Cam Tipi: | STN, Pozitif, Transflektif | Optik: | 6:00 |
| Arayüz: | SPI | Anahat Karart.: | 65,8 x 36,8 x 6,2 mm |
| Görüş alanı: | 53,0 x 24,6 mm | Piksel aralığı: | 0,36 x 0,345 mm |
| Çalışma sıcaklığı: | 0°C ila +50°C | PIN numarası: | 10 iğne |
| kontrolör: | ST7567 | Sürüş modu: | 1/64 Görev döngüsü, 1/9 Önyargı |
| bağlayıcı: | dişli+FPC | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | SPI 128x64 COG LCD Modül,Sarı 128x64 COG LCD Modül,Yeşil 128x64 lcd modül |
||
128x64 LCD Ekran SPI Arayüzü ST7567 COG STN LCM Sarı Yeşil Arka Plan Rengi
COG LCD 128x64, 128x64 SPI LCD Ekran Açıklama
SAEF Teknolojisi 128x64 Monokrom Ekranlar COG LCD SF12864-207B, SPI arayüzünü destekleyen ST7567 IC ile yerleşiktir.Ekran anahat boyutuna sahip65,8 x 36,8 x 6,2 mmve VA boyutu53,0 x 24,6 mm.Bu Monokrom Ekran, -0℃ ile +50℃ arasındaki sıcaklıklarda çalışabilir;saklama sıcaklıkları -10 ℃ ile +60 ℃ arasında değişir.Bu LCD COG 128x64 ekran, daha kompakt paket ekranlar talep eden uygulamalar için çok uygundur.
Pin Tanımı:
Pin1, /CS, Chip Select , /CS= “L” olduğunda, chip seçildiğinde
Pin2, /RST, /RST= “L” olduğunda, ayarlar başlatılır
Pin3, A0, A0= “H” olduğunda kayıt verilerini ve A0= “L” olduğunda talimatı seçin
Pin4, SCL Seri saat giriş terminali
Pin5, SDA Seri veri giriş terminali
Pin6, VDD Mantık devresi için besleme gerilimi +3.3V
Pin7, GND Toprak
Negatif çerçevede ortak devreler için Pin8, V0 LCD sürüş voltajı.
Pozitif çerçevede ortak devreler için Pin9, XV0 LCD sürüş voltajı.
Segment devreleri için Pin10, VG LCD sürüş voltajı
| Ürün: | COG SPI LCD 128X64 | Çözünürlük: | 128 X 64 Nokta Çözünürlük |
|---|---|---|---|
| Cam Türü: | STN, Pozitif, Transflektif | Optik: | 6:00 |
| Arayüz: | SPI | Anahat Karartma: | 65,8 X 36,8 X 6,2 Mm |
| Görüş alanı: | 53,0 X 24,6 Mm | Piksel aralığı: | 0,36 X 0,345 mm |
| Çalışma sıcaklığı: | 0°C ila +50°C | PIN numarası: | 10 iğne |
| Denetleyici: | ST7567 | Sürüş modu: | 1/64 Görev Döngüsü, 1/9 Önyargı |
| bağlayıcı: | COG+FPC | Uyma: | REACH ve RoHS Uyumlu |
SAEF'in Grafik Görüntüleme Modülleri, COB/COG yapıları aralığındadır.Monokrom Grafik LCD ekran, 122x32 LCD, 128x64 LCD, 128x128 LCD, 160x32 LCD, 160x80 LCD, 160x128 LCD, 160x160 LCD, 192x32 LCD, 192x64 LCD, 240x64 LCD, 240x128 LCD, 240x160 LCD, 320x240 LCD içerir.SAEF'in monokrom Grafik LCD Ekran Modülü, 6800,SPI,8080,I2C'de farklı arayüzlere sahip LED arka aydınlatmalı STN/FSTN'de mevcuttur.Karakter yazı tipi seçenekleri İngilizce, Japonca, Avrupa, Kiril, İbranice, Geleneksel Çince, Basitleştirilmiş Çince, Korece vb.'dir.
COG LCD 128x64, 128x64 SPI LCD Ekran Çizimi

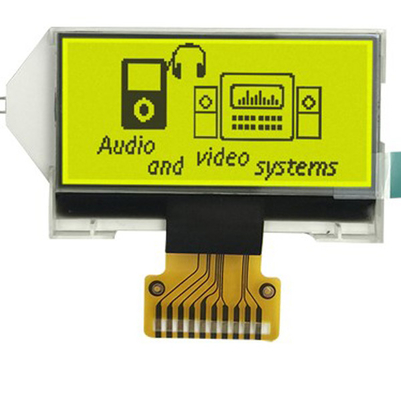

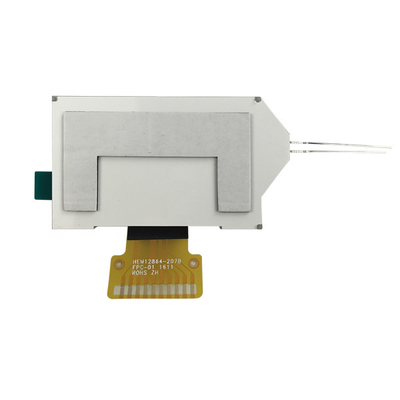

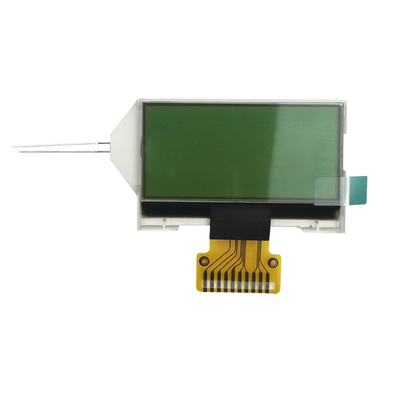

COG LCD 128x64, 128x64 SPI LCD Ekran Gerçek Ürün Resmi
