Ürün ayrıntıları:
|
| Ürün: | 4 inç TFT kare ekran | dokunmatik ekran: | dokunmadan, (CTP isteğe bağlı) |
|---|---|---|---|
| Karar: | 480*480 | Kapak Camı Ölçüsü: | özelleştirilebilir |
| Görüntüleme yönü: | tüm görüş açısı, IPS | Arabirim: | RGB+SPI (MIPI arayüzü isteğe bağlı) |
| PIN numarası: | 40 PIN | Bağlantı: | ZIF |
| Yüzey Parlaklığı: | 420 cd/m2(nit) tipik | LED Ömrü: | 40.000 saat |
| Vurgulamak: | 4 İnç TFT Dokunmatik Ekran Modülü,480X480 TFT Dokunmatik Ekran Modülü,RGB 4 İnç TFT Ekran |
||
** Veritabanı İndir **
SFTC400B-8951AN Spesifikasyon.pdf
SFTC400B-8951ACT Özellikleri.pdf
4 inçlik dokunmatik TFT ekran modülü RGB SPI kare 480X480 TFT IPS LCD
SF-TC400B-8951A-N 4 inçlik Square IPS TFT-LCD ekran modülüdür; 480 x 480 piksel çözünürlükte üretilmiştir. SF-TC400B-8951A-N TFT LCD modülü RGB SPI Serial arayüzünü destekler.IPS panel ile sunulmuştur ve solun daha geniş görme açısının avantajına sahiptir.:80 / Sağ:80 / Yukarı:80 / Aşağı:80 derece (tipik), kontrast oranı 800: 1 (tipik değer), parlaklık 4200 nit (tipik değer), parlaklık yüzey paneli, boyut oranı 1:1.
Modülde SF-TC400B-8951A-N LCD ekranlı entegre sürücü IC ST7701S, arayüz besleme voltaj aralığı 2.5V ila 3.6V, tipik değer 2.8V.WF40E modülü -20°C'den +70°C'ye kadar sıcaklıklarda çalışabilir; depolama sıcaklıkları -30°C'den +80°C'ye kadar değişir.
| Ürün: | 4 inçlik TFT kare ekranı | Dokunmatik ekran: | Dokunmadan (CTP ile İsteğe bağlı) |
|---|---|---|---|
| Karar: | 480*480 | Kapağın cam boyutu: | Özelleştirilebilir |
| Görme yönü: | Tüm Görme açısı, IPS | Arayüz: | RGB+SPI ((MIPI arayüzü isteğe bağlı) |
| Pin Numarası: | 40 Pin | Bağlantı: | ZIF |
| Yüzey Parlaklığı: | 420 Cd/m2 (nits) Tipik | LED ömrü: | 40000 Saat |
Neden bizi seçtiniz?
1- Evet.LCD Ekran özelleştirilmiş çözüm sunuyoruz
Ürününüzün özel uygulama gereksinimleri, elektrik özellikleri, optik özellikleri, dokunmatik özellikleri veya özelleştirilmiş ekranlar gerektiren mekanik boyutları var mı?SAEF özel LCD gereksinimlerinizi karşılayabilir.
2- Evet.Dokunmatik ekran ve ekran için toplam çözümler
Dokunmatik ekranı ve ekranı bir araya getirmekten endişeleniyor musun?SAEF, hava ve optik bağlama hizmeti de dahil olmak üzere dirençli ve kapasitif çoklu dokunma çözümleri de dahil olmak üzere özel ve standart dokunma ekranı sağlayabilir..
3- Evet.Kalite güvenilirliği konusunda taahhüt
SAEF, küresel pazarlarda RoHS, REACH ve diğer çevresel kuralları karşılayan ISO9001: 2015 ve ISO14000 tarafından nitelikli.Güvenilirlik ve yaşlanma testi.
4- Evet.Uzun vadeli tedarik
Normal şartlarda önerdiğimiz ürünler 5 yıldan uzun süre temin edilebilir.Uzun vadeli tedarik gereksinimlerinizi sağlamak için alternatif planlar yapacağız..
4 inçlik dokunmatik TFT ekran modülü RGB SPI kare 480X480 TFT IPS LCDÇizim
Pin Tanımı:
| PIN NO. | SYMBOL | Ayrıntılar |
| 1 | LED A | LED ANOD |
| 2 | LED K1 | LED Katod |
| 3 | LEDK2 | LED Katod |
| 4 | GND | Toprak |
| 5 | VCI | Güç kaynağı |
| 6 | Dönüştür | Sinyal sıfırla, aktif düşük |
| 7 | NC | Bağlantı yok. |
| 8 | NC | Bağlantı yok. |
| 9 | SDA | SPI DATA SIGNAL |
| 10 | SCK | Uyku SİGNALI |
| 11 | CS | SPI CHIP SELECT SIGNAL |
| 12 | PCLK | RGB nokta saat sinyali |
| 13 | DE | RGB DATA ENABLE SIGNAL |
| 14 | VSYNC | RGB Çerçeve Senkronize Sinyalı |
| 15 | HSYNC | RGB Hattı SINKRONIZASYON SIGNAL |
| 16~33 | DB0~DB17 | RGB DATA SIGNAL |
| 34 | GND | Toprak |
| 35 | TP_INT | Dokunma kesintisi |
| 36 | TP_SDA | Dokunma IIC veri sinyali |
| 37 | TP_SCL | Dokunma IIC saat sinyali |
| 38 | TP_RESET | Dokunarak yeniden ayarlama sinyali |
| 39 | TP_VCI | Dokunmatik güç kaynağı |
| 40 | GND | Toprak |

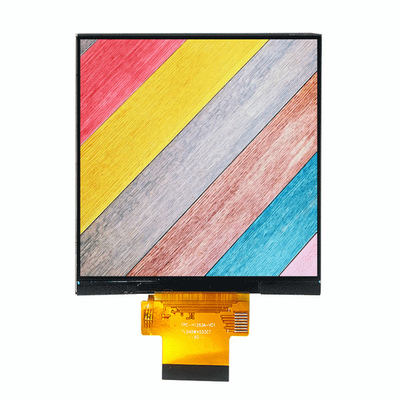

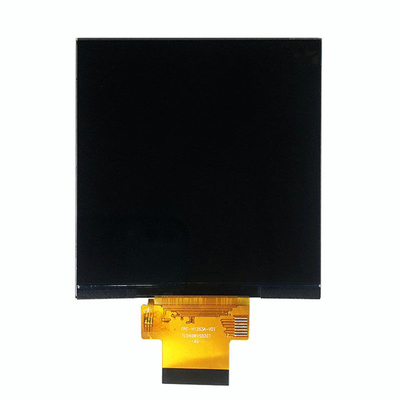

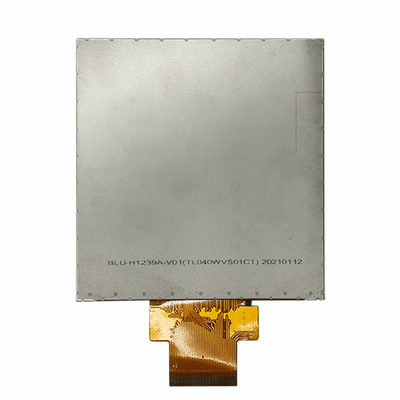

4 inçlik dokunmatik TFT ekran modülü RGB SPI kare 480X480 TFT IPS LCD Ürün Görüntüsü
Bu LCD de CTP ile tasarlanmıştır, lütfen aşağıdaki fotoğrafları kontrol edin, parça numarası SF-TC400B-8951A-CT
Tasarımınız için önerilen benzer ürünler
|
|
Ayrıntılar | Bizim P/N'miz |
|
|
CTP/PCAP (RGB+SPI arayüzü) ile 480*480 IPS tipi kare TFT LCD | SF-TC400B-8951A-CT |
|
|
|
SF-TC397H-8733A-N |
|
|
480*800 portre tipi TFT, MIPI arayüzü, CTP/PCAP (RGB+SPI arayüzü) ile |
SF-TC397H-8733A-CT |
|
|
480*800 portre tipi TFT LCD, 3 hat SPI+RGB 24 bit arayüzü | SF-TC397B-8774C-T |
