Ürün ayrıntıları:
|
| Ürün: | Dairesel TFT LCD 1.09" inç | Çözünürlük: | 240 x 240 nokta |
|---|---|---|---|
| Arayüz: | 4 Tel 1 Şerit SPI | Dokunmatik ekran: | CTP ile |
| Yön Görüntüleme: | IPS (80/80/80/80) | sürücü entegresi: | GC9A01 veya Eşdeğeri |
| PIN numarası: | 24 iğne | Modül boyutu: | 30,59 X 33,0 X 1,60 mm |
| Aktif Alan: | 27,79 mm Çap | Bağ: | Konektör tipi (özelleştirilebilir） |
| Yüzey Parlaklığı: | 200 cd/m2 (nit) | Çalışma sıcaklığı.: | -20℃ ila +70℃ |
| LED ömrü: | 40.000 saat | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 240x240 Yuvarlak TFT LCD Ekran,SPI Yuvarlak TFT LCD Ekran,GC9A01 Yuvarlak TFT Ekran |
||
1.09" İnç IPS TFT LCD Dairesel Ekran GC9A01 Dokunmatik 4 Telli 1 şeritli SPI Arayüzü ile 240x240 Nokta Çözünürlük
1.09" inç Yuvarlak TFT LCD, Dairesel TFT LCD 1.09" Açıklama
Saef Tech SF-TO109HD-8991A-N, 240x240 piksel çözünürlüğe sahip diyagonal boyutlu 1,09 inç dairesel TFT LCD modülüdür. Bu modül GC9A01 IC ile yerleşiktir; denetleyici ve sürücü IC işlevlerini içerir, 4 Telli 1 Şeritli SPI arabirimini destekler ve besleme voltajı (Vdd) 2,8V ile 3,2V arasında, tipik 3V aralığındadır.
SF-TO109HD-8991A-N TFT LCD modülü, 200 nit parlaklık (tipik değer) ile dairesel moddur.Modül ayrıca isteğe bağlı olarak PCAP (Öngörülen Kapasitif Dokunmatik Ekran) için de mevcuttur.-20 ℃ ile +70 ℃ arasındaki sıcaklıklarda çalışabilir;saklama sıcaklıkları -30 ℃ ile +80 ℃ arasında değişir.Bu 1,09 inç TFT LCD modül, kahve makinesi, mikro dalga fırın, tarayıcı, ev otomasyonu, erişim kontrol sistemi, izleme ekipmanı, analizörler, güvenlik sistemi, bahçe sulama sistemi vb. alanlarda yaygın olarak kullanılmaktadır.
| Ürün: | Dairesel TFT LCD 1.09" inç | Çözünürlük: | 240 X 240 Nokta |
|---|---|---|---|
| Arayüz: | 4 Tel 1 Şerit SPI | Dokunmatik ekran: | CTP ile |
| Görüntüleme Yönü: | IPS (80/80/80/80) | Sürücü IC'si: | GC9A01 Veya Eşdeğeri |
| PIN numarası: | 24 iğne | Modül Boyutu: | 30,59 X 33,0 X 1,60 mm |
| Aktif Alan: | 27,79 mm Çap | Bağ: |
Konektör Tipi (Özelleştirilebilir) |
| Yüzey Parlaklığı: | 200 Cd/m2 (nit) | Çalışma sıcaklığı.: | -20℃ ila +70℃ |
| LED Ömrü: | 40.000 Saat | Uyma: | REACH ve RoHS Uyumlu |
Pin Tanımı
Pin1~Pin6, CTP Pinleri, CTP'yi Bağlayın
Lojik devre için Pin7, VDD28, Güç kaynağı (+2.8V).
Pin8, LEDA, Arka ışık güç kaynağı pozitif.
Pin9, LEDK, Arka ışık güç kaynağı negatif.
Pin10~Pin11, NC
Pin12, GND, Güç Topraklaması.
Pin13~Pin14, VDDIO, Güç kaynağı (+1.8V/+2.8V) IO devresi.
Pin15, GND, Güç Topraklaması
Pin16, RESET, Reset kontrol sinyali.
Pin17, CS, Chip seçim sinyali (düşük aktif).
Pin18, D/C, Seri haberleşme saat hattı (SCLK).
Pin19, WR, Veri veya komut seçme pini (RS).
Pin20, SDIN, Seri iletişim veri hattı.
Pin21, TE, Yırtma efekti.
Pin22~Pin23, GND, Güç Topraklaması
Pin24, NC, Bağlanmaya gerek yok.
1.09" inç Yuvarlak TFT LCD, Dairesel TFT LCD 1.09" Çizim

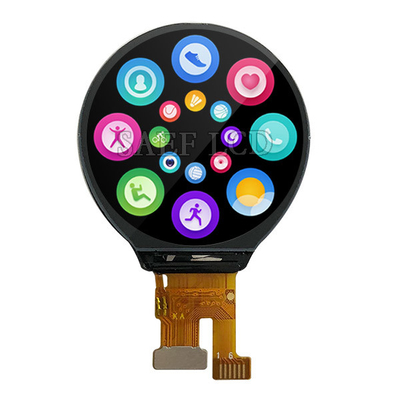

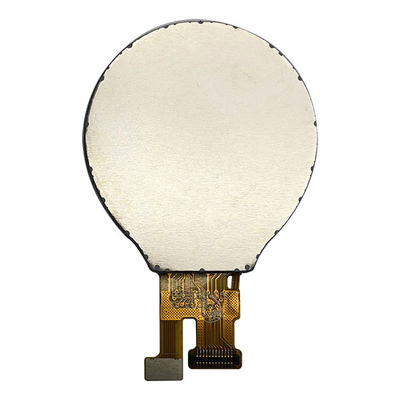

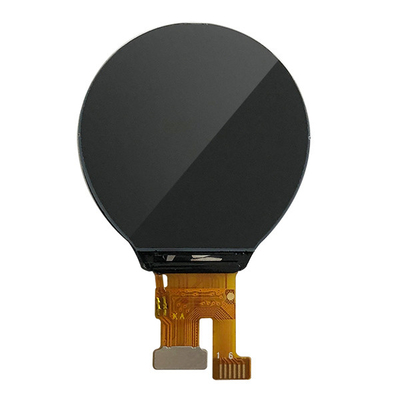

1.09" inç Yuvarlak TFT LCD, Dairesel TFT LCD 1.09" Gerçek Ürün Resmi
