Ürün ayrıntıları:
|
| Ürün: | Dairesel TFT LCD 4 inç | Arayüz: | MIPI (Özelleştirilebilir） |
|---|---|---|---|
| Dokunmatik ekran: | CTP ile Opsiyonel | görüş yönü: | IPS (80/80/80/80) |
| PIN numarası: | 30 iğne | Modül boyutu: | 105.3x109.61x2.3 mm |
| Aktif Alan: | 101,92 mm Çap | Yüzey Parlaklığı: | 500-1000 cd/m2 (nit) |
| Çalışma sıcaklığı.: | -30℃ ila +85℃ | LED ömrü: | 40.000 saat |
| Vurgulamak: | 720x720 Nokta Yuvarlak LCD Ekran,TFT Yuvarlak LCD Ekran,MIPI Arayüzü Dairesel LCD Ekran |
||
4 inç Yuvarlak TFT LCD, Dairesel TFT LCD 4" Ürün Açıklaması
Saef Tech SF-TO400XC-8996A-N, Araba Panosu için yaygın olarak kullanılan bir Otomotiv Sınıfı TFT LCD Ekrandır.köşegen boyutu 4 inç ve ekran çözünürlüğü 720x720 pikseldir.MIPI arayüzünü destekler ve besleme voltajı (Vdd) aralığı 2,6V ile 3,6V, tipik 2,8V arasındadır.
SF-TO400XC-8996A-N TFT LCD modülü, 500-1000 nit (tipik değer) parlaklığa sahip dairesel moddur.Modül ayrıca isteğe bağlı olarak PCAP (Öngörülen Kapasitif Dokunmatik Ekran) için de mevcuttur.-30 ℃ ile +85 ℃ arasındaki sıcaklıklarda çalışabilir;
| Genel bilgi öğesi | İçindekiler |
| LCD Ekran Boyutu (Çapraz) | 4 inç Yuvarlak TFT |
| Modül Yapısı | TFT Ekran |
| LCD Ekran Tipi | TFT/İLETİM |
| LCD Ekran Modu | Normalde Siyah |
| Önerilen Görüntüleme Yönü | IPS tüm görüş açıları |
| Modül boyutu (G×Y×T) | 105,3x109,61x2,3 mm |
| Aktif alan (G×Y) | 101,92 mm Çap |
| Piksel sayısı (Çözünürlük) | 720RGB × 720 piksel |
| Modül Arayüz Türü | MIPI arayüzü |
| Çalışma sıcaklığı. | -30℃ ila +85℃ |
| Yüzey Parlaklığı | 1000 cd/m2 |
| Renk Numaraları | 16.7 milyon |
| Arka Işık Türü | Beyaz LED |
Pin Tanımı
Pin1, LED A LED ANOT
Pin2, LED K1 LED KATOT
Pin3, LED K2 LED KATOT
Pin4, VCI Güç kaynağı
Pin5, IOVCC Güç kaynağı
Pin6, RESET Sıfırlama Sinyali, Aktif Düşük
Pin7, TE Yırtılma etkisi
Pin8, PWM LCD arka ışık kontrolü PWM
Pin9, GND Toprak
Pin10, D0P MIPI DSI diferansiyel veri çifti (Veri şeridi 0)
Pin11, D0N MIPI DSI diferansiyel veri çifti (Veri şeridi 0)
Pin12, GND Toprak
Pin13, D1P MIPI DSI diferansiyel veri çifti (Veri şeridi 1)
Pin14, D1N MIPI DSI diferansiyel veri çifti (Veri şeridi 1)
Pin15, GND Toprak
Pin16, CLKP MIPI DSI diferansiyel saat çifti
Pin17, CLKN MIPI DSI diferansiyel saat çifti
Pin18, GND Toprak
Pin19, D2P MIPI DSI diferansiyel veri çifti (Veri şeridi 2)
Pin20, D2N MIPI DSI diferansiyel veri çifti (Veri şeridi 2)
Pin21, GND Toprak
Pin22, D3P MIPI DSI diferansiyel veri çifti (Veri şeridi 3)
Pin23, D3N MIPI DSI diferansiyel veri çifti (Veri şeridi 3)
Pin24, GND Toprak
Pin25, TP_INT Dokunma Kesintisi
Pin26, TP_SDA Dokunmatik IIC Veri sinyali
Pin27, TP_SCL Dokunmatik IIC Saat sinyali
Pin28, TP_RESET Dokunmatik Sıfırlama Sinyali
Pin29, TP_VCI Dokunmatik Güç kaynağı
Pin30, TP_IOVCC 1.8V veya 3.3V kullanın, Kullanıcı Touch IIC I/O voltajı ile aynı olmalıdır
4 inç Yuvarlak TFT LCD, Dairesel TFT LCD 4" Ürün Çizimi

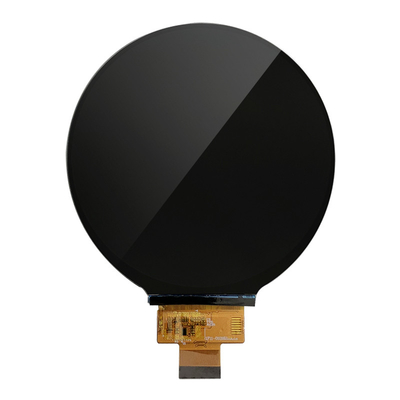

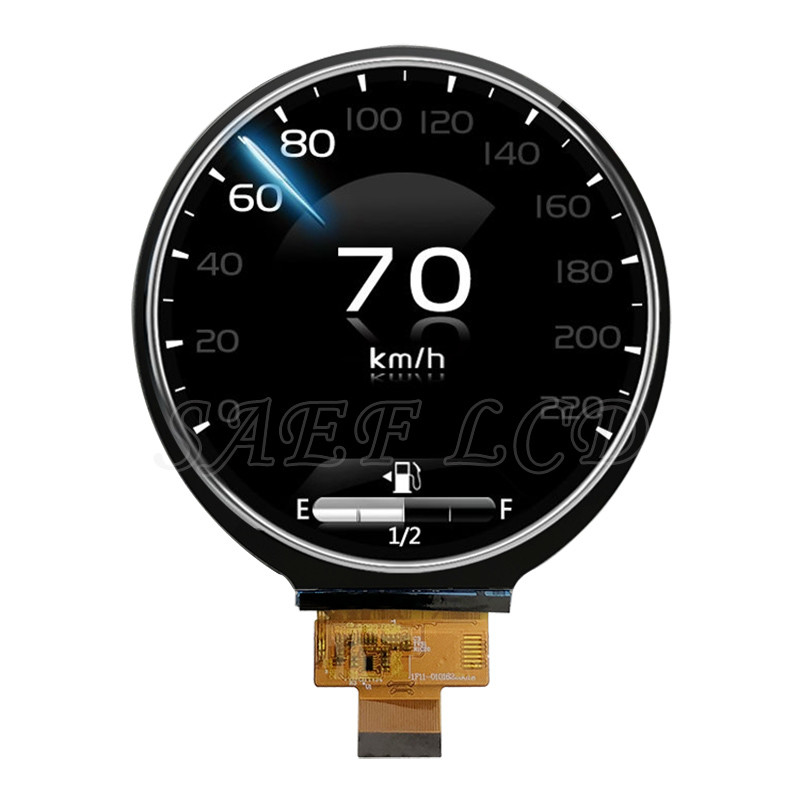

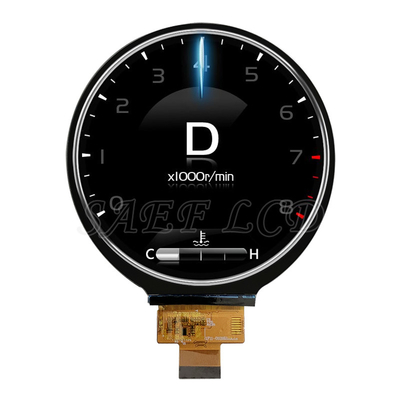

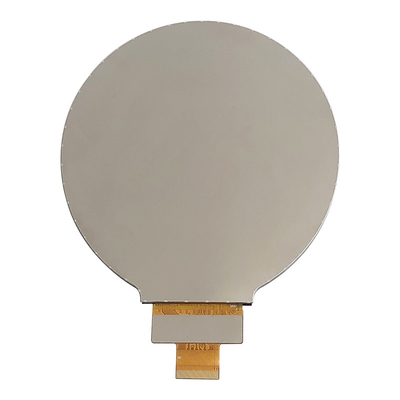

4 inç Yuvarlak TFT LCD, Dairesel TFT LCD 4" Ürün Resmi
