Ürün ayrıntıları:
|
| Anahtar kelimeler: | HDMI ekran 13,3 inç | Karar: | 1920*1080 |
|---|---|---|---|
| CTP Arayüzü: | IIC'den USB'ye dönüştürücü | Yüzey Parlaklığı: | 300 cd/m2 - 1000 cd/m2 |
| dokunmatik ekran: | Kapasitif dokunmatik ekran | Görüntüleme yönü: | IPS Tüm görüntüleme açıları (85/85/85/85) |
| LED Ömrü: | 40.000 saat | Çalışma sıcaklığı.: | 20°C ila +70°C |
| uyma: | REACH ve RoHS Uyumlu | Destek: | Raspberry Pi, HDMI, Raspbian, Ubuntu, WIN10 IOT |
| Vurgulamak: | 13.3 İnç LCD Dokunmatik Ekran,RoHS LCD Dokunmatik Ekran,Kapasitif PCAP Endüstriyel TFT Ekran |
||
HDMI 13.3 inç ekran, Raspberry Pi 13.3" dokunmatik LCD
SFHDMI133H-19201080A-CT, tek bir HDMI sinyal girişi fonksiyonel amacı için 1920x1080 @ 60HZ'nin maksimum çözünürlüğüne sahip 13.3 inçlik bir FHD ekran sürücü kartıdır.
* Bu HDMI 13.3 inç monitör, EDP ekran arayüzünün sinyal çıkışını destekler.
* Bu HDMI 13.3 inç TFT ekran OSD anahtarı, çeşitli OSD dillerini destekleyebilir.
* Bu 13,3 inç HMDI TFT ekran yazılımı çevrimiçi güncellemeyi destekler.
* Bu HDMI 13.3 inç TFT ekranı PCAP kapasitif dokunmatik ekranı destekler.
* Bu Raspberry Pi 13.3" dokunmatik ekran iki yönlü HDMI 1.4 ve HDCP sürümü 2'yi destekliyor.0.
* Bu Raspberry Pi 13.3" dokunmatik LCD ekranı USB HUB fonksiyonunu destekler, harici USB2.0 arayüzü, harici USB dokunmatik ekranına bağlanabilir.
* Bu Raspberry Pi 13.3" TFT ekranı 12-20V giriş destekler.
* Bu Raspberry Pi 13.3" TFT, 1.5W*2 amplifikasyon çıkışını ve kulaklık çıkışını destekler.
Özellikleri
|
Video girişi
|
HDMI | 1080p | ||
| HDCP sürümü | 2.0 | |||
| Çalışma güç kaynağı | DC 5~20V | |||
| Bekleme süresi güç tüketimi | <0,25W | |||
|
LCD Ekranı |
LCD | TFT LCD | ||
| Arabirim | EDP | |||
| Maksimum çözünürlük | 1920*1080@60HZ | |||
| Ekran Sürücü Voltajı | 3.3V(R33),5V(R5) | |||
| Kulaklık çıkışı | > 150MW (32Ω/0dB sinyal) | |||
| Hoparlör çıkışı | 2X1.5W THD+N<10%@1KHZ | |||
| LED | 调光方式 | PWM | ||
| Tuş basma | Güç, Anahtar1, Anahtar2, Otomatik, Menü, Seçenek | |||
| OSD dili | Çince/İngilizce/Almanca/Korece/Fransızca/İspanyolca/Japonca ve diğerleri | |||

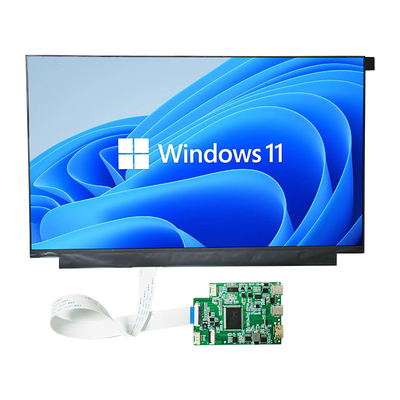

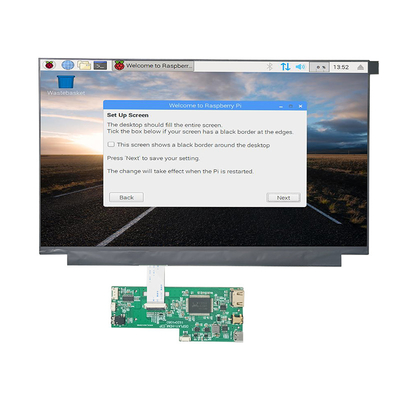

HDMI 13.3 inç Ekran, Raspberry Pi 13.3" Dokunmatik LCD Ürün Görüntüsü
HDMI 13.3 inç ekran, Raspberry Pi 13.3" dokunuşlu LCD çıkış Highlight
| Anahtar kelimeler: | HDMI Ekranı 13.3 Inç | Karar: | 1920*1080 |
|---|---|---|---|
| CTP arayüzü: | IIC USB'ye | Yüzey Parlaklığı: | 300 Cd/m2 - 1000 Cd/m2 |
| Dokunmatik ekran: | Kapasitif dokunmatik ekran | Görme yönü: | IPS Tüm Görme açıları (85/85/85/85) |
| LED ömrü: | 40000 Saat | Çalışma Temp.: | 20°C +70°C'ye kadar |
| Uygunluk: | REACH ve RoHS uyumlu | Destek: | Raspberry Pi, HDMI, Raspbian, Ubuntu, WIN10 IOT |
HDMI Pin Tanımı
| 1 | T.M.D.S. DATA2+ |
| 2 | T.M.D.S. DATA2 koruma ekranı |
| 3 | T.M.D.S. DATA2- |
| 4 | T.M.D.S. DATA1+ |
| 5 | T.M.D.S. DATA1 koruma ekranı |
| 6 | T.M.D.S. DATA1- |
| 7 | T.M.D.S. DATA0+ |
| 8 | T.M.D.S DATA0 koruma ekranı |
| 9 | T.M.D.S. DATA0- |
| 10 | T.M.D.S. DATA CLOCK+ |
| 11 | T.M.D.S. DATA CLOCK kalkanlı ekran |
| 12 | T.M.D.S. veri saati... |
| 13 |
CEC (Tüketici Elektronik Kontrolü, İsteğe bağlı elektronik Kullanıcı kontrolörü seçilebilir elektronik tüketim kontrolörü) |
| 14 | Tasarruf edilmiş (kabloda ama cihazın üzerinde N.C.) |
| 15 | SCL ((DDC Saati) |
| 16 | SDA ((DDC verileri) |
| 17 | DDC/CEC Alanı |
| 18 | +5V güç |
| 19 | Sıcak değiştirilebilir sond telleri ısı插拔探测线 |

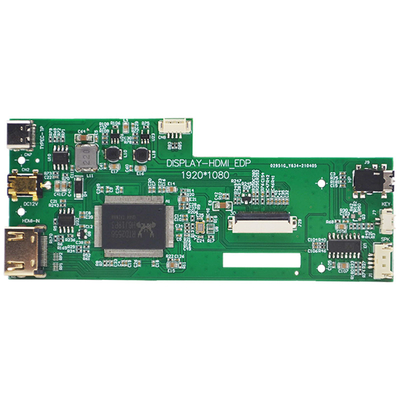

Kontrol paneli PCB ile ilgili boyutlar ve özellikler.
1PCB kalınlığı + en yüksek bileşenin maksimum yüksekliği ≤7.8mm
2PCB uzunluğu = 120mm
3PCB genişliği = 50 mm
4PCB kalınlığı = 1.0 mm
vida deliği özellikleri: çapı 2.0mm vida deliklerinin boyutu ve koordinatları yapı diyagramında gösterilmiştir
