Tam Renkli 1.45 Inç AMOLED Ekran UG-6028GDEEF01 SSD1333 Denetleyicisi 160x128 Pasif Matrix 30 Pin ZIF Bağlantısı Tıbbi Cihaz için

1.45 inç AMOLED UG-6028GDEEF01 SSD1333 Denetleyicisi 160x128 Pasif Matris 30 Pins Tıbbi Cihaz için ZIF BağlantısıÜrün Tanımı

Organik Işık Yayıcı Diyot (OLED), daha çevik yanıtlama hızı ile daha parlak ve net görüntüler sağlayan yeni nesil bir teknolojidir.UG-6028GDEEF01 OLBu OLED modülü hafif, düşük güç ve küçüktür, farklı arayüzler isteğe bağlıdır.Paralel ve I2C arayüzü.

Etkin alanın boyutu, modül boyutu ile 1,45 ′′ diyagonaldir.35.80 x 30.80 x 1.60 (mm), aktif alan boyutu28.78 x 23.024 (mm).Bu 1.45 inçlik OLED ekranın dahili IC SSD1333'ü var ve yüksek kontrast oranı 20.000: 1. Mantıksal kaynak voltajı 1.65V-3.5V arasında değişmektedir, tipik değer 3V'dir.Tıbbi cihaz gibi uygulama için harika.,POS sistemi, beyaz mallar, ev uygulamaları, endüstriyel aletler, otomasyon, ses/görsel görüntüleme sistemleri, kişisel bakım cihazları, ev eşyaları, otomobil ekranları,Dinamik bilgi görüntüleri vb..

Özellikleri:

Çalışma için besleme voltajı ((VDD ): -0.3- 4 V
I/O Pins için besleme voltajı ((VDDIO): -0.3 - 4 V
Ekran için besleme voltajı ((VDDH): -0.3 - 15 V
Yaşam süresi (80 cd/m2): 10.000 saat

> Yukarıdaki tüm voltajlar VSS = 0V

> Bu modülün yukarıdaki mutlak maksimum özelliklerin ötesinde kullanıldığında, modülün kalıcı kırılması meydana gelebilir.Bu modülün 3. bölümdeki koşullar altında kullanılması arzu edilir.. “Optik ve Elektriksel Özellikler”. Bu modül bu koşulların ötesinde kullanılırsa, modülün arızası ortaya çıkabilir ve modülün güvenilirliği kötüleşebilir.

> Belirtilen sıcaklık aralıkları polarizatörü içermez. Polarizatörün maksimum dayanıklı sıcaklığı 80C olmalıdır.

> VCC = 14.0V, Ta = 25°C, %50 Satranç Taşı. Yazılım yapılandırması Bölüm 4.5 Başlatmayı takip eder. Hayat süresi sonu başlangıç parlaklığının %50'si olarak belirtilmiştir.Oda sıcaklığında ortalama çalışma ömrü, yüksek sıcaklık koşullarında hızlandırılmış çalışma ile tahmin edilir..

1.45 inç AMOLED UG-6028GDEEF01 SSD1333 Denetleyicisi 160x128 Pasif Matris 30 Pins Tıbbi Cihaz için ZIF BağlantısıÜrünÇizim

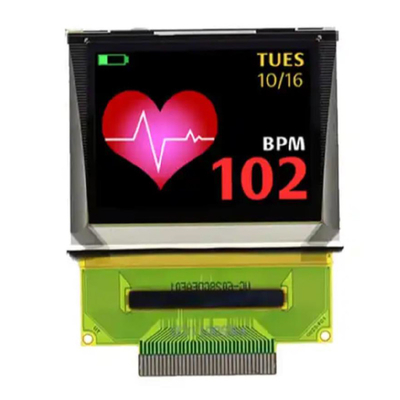

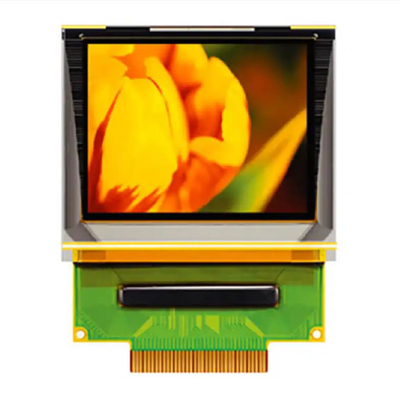

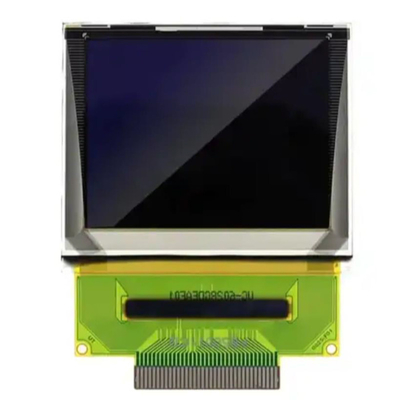

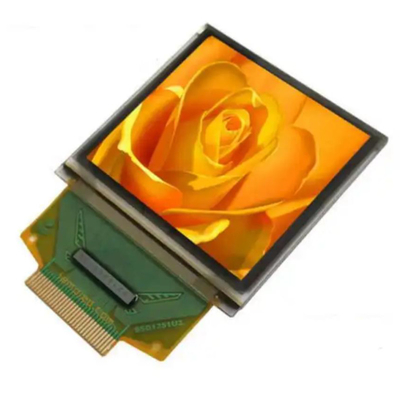

1.45 inç AMOLED UG-6028GDEEF01 SSD1333 Denetleyicisi 160x128 Pasif Matris 30 Pins Tıbbi Cihaz için ZIF BağlantısıÜrünResim

OEL görüntüleme modülü için önlemler

1) Mutlak maksimum değerler, OEL ekran modülü için aşılamayacak olan değerlerdir ve bu değerlerin aşılması durumunda panel hasarına neden olabilir.
2) Gürültü nedeniyle arızaların oluşmasını önlemek için, VIL ve VIH özelliklerini karşılamaya ve aynı zamanda sinyal hattı kablosunun mümkün olduğunca kısa olmasına dikkat edin.
3) Elektrik devresine (VDD) aşırı akım önleyici birimi (fiuzlar, vb.) yüklemenizi öneririz. (Önerilen değer: 0.5A)
4) Komşu cihazlarla karşılıklı gürültü müdahalesi oluşmaması için yeterli dikkat gösterin.
5) EMI'ye gelince, temel olarak ekipman tarafında gerekli önlemleri alın.
6) OEL ekran modülünü sabitlerken, dış plastik koruma bölümünü sabitleyin.
7) Eğer OEL ekran modülüne güç kaynağı, OEL ekran paneli çalışırken ana pilin çıkarılması gibi hatalar sonucu zorla kapatılırsa,Bu OEL ekran modülünün kalitesini garanti edemeyiz..
8) IC çipinin arka yüzüne bağlanacak elektrik potansiyeli aşağıdaki gibi olmalıdır: SSD1333
* Yukarıdaki potansiyelden başka herhangi bir potansiyele bağlantı (kontak), IC'nin kırılmasına neden olabilir.


AMOLED hakkında (devam)

Açık renk dönüşümü

Işık rengi dönüşümü, mavi OLED ile birlikte, mavi OLED cihazı önce hazırlanır.ve sonra yüksek enerjili mavi ışık uyarı ışık renk dönüşüm malzemesi kırmızı ışık ve yeşil ışık elde etmek için kullanılır, böylece tam renk elde edilir.

Bu teknolojinin anahtarı, foto-renk dönüştürme malzemesinin renk saflığını ve foto-renk verimliliğini artırmaktır.Ama sadece mavi OLED bileşenlerini buharlaştırır., gelecekte büyük boyutlu tam renkli OLED ekranlar için en umut verici tam renkli teknolojilerden biridir.

Bununla birlikte, dezavantajı, hafif renk dönüştürme malzemesinin çevredeki mavi ışığı kolayca emiyor olmasıdır, bu da görüntü kontrastının azalmasına neden olur.ve ışık rehberi de görüntü kalitesinde bir düşüşe neden olacaktırBu teknolojiyi iyi bilen Japonya'nın Idemitsu Kosan Co., Ltd., 10 inçlik OLED ekranlar üretti.

Renkli filtre filmi

Bu teknoloji beyaz OLED'i renk filtre filmiyle birleştirerek kullanır, önce beyaz OLED yayar bir cihaz hazırlar ve daha sonra renk filtre filmi ile üç birincil renk elde eder.ve sonra renkli görüntü elde etmek için üç temel renkleri birleştirir.

Bu teknolojinin anahtarı yüksek verimlilik ve yüksek saflıkta beyaz ışık elde etmektir ve üretim süreci metal maske hizalama teknolojisini gerektirmez.ve LCD LCD LCD ekranının olgun renk filtre film üretim teknolojisini kullanabilir, büyük boyutlu tam renkli OLED ekran TV'lerde büyük potansiyele sahip.

Bununla birlikte, bu teknolojiyle, ışığın üçte ikisi kadarı renk filtresi üzerinden kaybolur.Japonya'nın TDK Corporation ve ABD'nin Kodak Corporation, OLED ekranları yapmak için bu yöntemi kullanıyor.

OLED piksel sürücüsü devre tasarımı

Karşılama devresi tasarımı 1

Nasıl çalışıyor?

Kompensasyon devresi tasarımı 2

İLGİ
