Ürün ayrıntıları:
|
| Ürün: | Özel STN Mavi modlu LCD Ekran | Ekran modu: | Negatif Aktarıcı |
|---|---|---|---|
| Sürüş Durumu: | 1/8 vergisi veya özelleştirilebilir | Çalışma gerilimi: | 3.0 V veya özelleştirilebilir |
| Optik: | 6:00 | Ekran tipi: | STN |
| Boyut: | Özelleştirilebilir | arka ışık: | Beyaz / Kehribar / Mavi / Sarı |
| Çalışma sıcaklığı: | -30°C ila +80°C | saklama derecesi.: | -35°C ila +85°C |
| Bağlantı: | metal pin bağlantısı | nokta alanı: | 0,1 mm |
| Tepki Süresi: | 0,1 ms | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | Özel STN LCD Panelli |
||
Özel STN LCD Panelli, STN Mavi Modu/Arkaplan Beyaz Karakterler/Şriftler Ekranı, Metal Pin Bağlantısı
Ürün Özellikleri:
| Ürün: | Özel STN Mavi Mod LCD Ekranı | Ekran Kipi: | Negatif iletebilir |
|---|---|---|---|
| Sürüş Durumu: | 1/8 Gümrük Ücreti | Çalışma Voltajı: | 3.0 V veya özelleştirilebilir |
| Optik: | 6:00 | Ekran Tipi: | STN |
| Boyut: | Özelleştirilebilir | Arka ışık: | Beyaz / Amber / Mavi / Sarı |
| Çalışma sıcaklığı: | -30°C +80°C | Depolama sıcaklığı: | -35°C +85°C |
| Bağlantı: | Metal Pin Bağlantısı | Nokta boşluğu: | 0.1 mm |
| Yanıt süresi: | 0.1 Ms | Uygunluk: | REACH ve RoHS uyumlu |
STN teknolojisinin ilkeleri
STN tipinin görüntüleme prensibi, TN'ninkiyle benzer, ancak TN torksiyonel nematik alan etkisi ile sıvı kristal molekülünün düşen ışığı 90 derece döndürmesi hariç.STN süper-torsiyonel nematik alan etkisi düşen ışığı 180 ~ 270 derece döndürürkenBurada, TN LCD'nin kendisinin sadece iki aydınlık ve karanlık (veya siyah ve beyaz) durumuna sahip olduğunu ve rengini değiştirmenin bir yolu olmadığını belirtmek gerekir.Geleneksel tek renkli STN sıvı kristal ekranına bir renk filtresi eklendiğinde, ve tek renkli ekran matrisinin (piksel) herhangi bir pikselinin üç alt piksele bölünmesi, kırmızı, yeşil ve mavi birincil renkler renk filtresi aracılığıyla görüntülenir,ve sonra tam renkli modun renkleri de üç birincil renk oranlarının uyum yoluyla görüntülenebilirEk olarak, TN tipi LCD ekranların daha küçük bir ekran boyutu vardır, ancak STN'nin geliştirilmiş teknolojisi kontrast eksikliğini telafi edebilir.
STN-LCD yapısı
STN-LCD renkli ekran modülünün iç yapısı, üst kısmı polarizatörden, camdan ve sıvı kristalden oluşan bir LCD ekran,ve alt kısmı beyaz bir LED ve bir arka ışık panosu, ayrıca LCD sürücü IC'si ve LCD sürücü IC'si için istikrarlı bir güç kaynağı sağlayan düşük düşme düzenleyicisi (LDO), iki ila sekiz beyaz LED ve LED tarafından çalıştırılan bir destek düzenleyicisi IC içerir.
LCD ekranı nasıl çalıştırılır
basit matris tahrik yöntemi dikey ve yatay elektrotlardan oluşur, tahrik edilecek parça yatay voltajla kontrol edilir,Ve dikey elektrotlar sıvı kristal molekülleri sürmekten sorumludur.TN ve STN tipi LCD'lerde, kullanılan saf tahrik elektrotu yöntemi X ve Y eksenlerinin çapraz tahrikidir.Merkezi elektrodun reaksiyon süresi nispeten uzun olabilir. ve ekran ekranı tutarlı yapmak için, genel hız yavaşlatılacak. basitçe söylemek gerekirse, CRT monitörünün ekranı yeterince hızlı güncellenmiyor gibi görünüyor, yani,Kullanıcı ekranın yanıp sönmesini ve atlamasını hissedecektirYa da hızlı bir 3 boyutlu animasyon göstermeniz gerektiğinde, ancak ekranın görüntüleme hızını takip edemediğinizde, ekran gecikebilir.ve film izlemek veya 3 boyutlu oyunlar oynamak için uygun değillerdi.
Aktif matris, her bir eleman için bir dizi elektrot tarafından çalıştırılır, bu da bir DRAM döngüsüne benzer ve voltaj, her bir elementin durumunu temsil etmek için taranır (veya belirli bir zamanda şarj edilir).Bu durumu düzeltmek için, sıvı kristal ekran teknolojisi daha sonra aktif matris adresleme ile çalıştırıldı,Çok yüksek çözünürlükte yüksek veri yoğunluğu sıvı kristal ekran etkisi elde etmek için ideal bir cihazMetot, ince film teknolojisinden yapılmış bir silikon transistör elektrotunu kullanmak ve herhangi bir görüntüleme noktasını (piksel) açıp kapatmak için tarama yöntemini kullanmaktır.ince filmli transistörlerin doğrusal olmayan fonksiyonu, sıvı kristallerin doğrusal olmayan fonksiyonunun yerine kullanılırTFT tipi sıvı kristal ekranında, iletken cam, ağ şeklinde küçük bir çizgide çizilmiştir.Ve elektrotlar ince filmli transistörler tarafından düzenlenmiş matris anahtarlarıdır., ve her çizginin kesişmesinde bir kontrol kutusu vardır, ancak sürüş sinyali her görüntüleme noktasında hızlı bir şekilde taranır,Ama sadece elektroddaki transistör matrisindeki seçilen görüntüleme noktası sıvı kristal molekülü çalıştırmak için yeterli voltaj alır, böylece sıvı kristal moleküler ekseni "parlak" bir kontrasta dönüşür ve seçilmeyen görüntüleme noktası doğal olarak "koyu" kontrasttır.Ekran fonksiyonunun sıvı kristal elektrik alanı etkisine bağımlılığını önler.

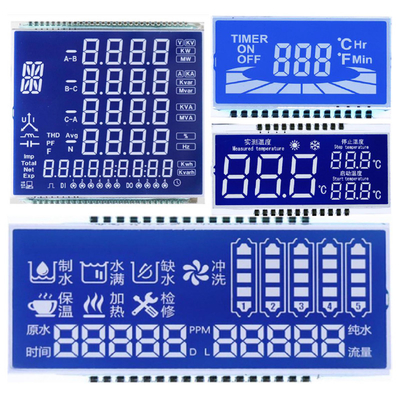

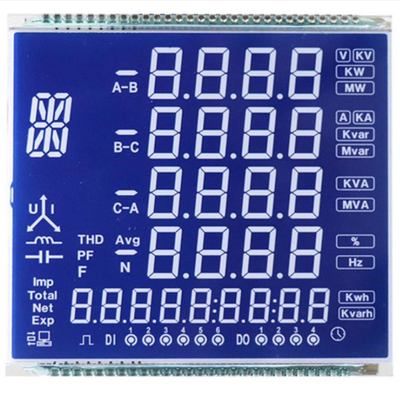

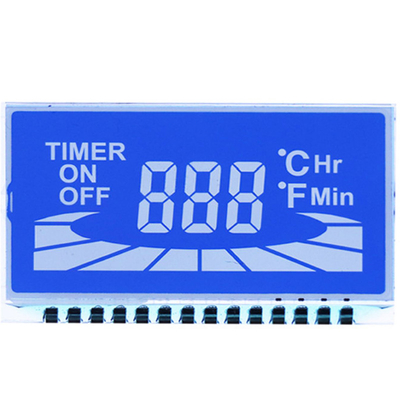

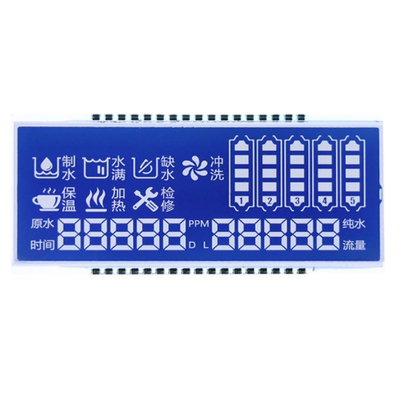

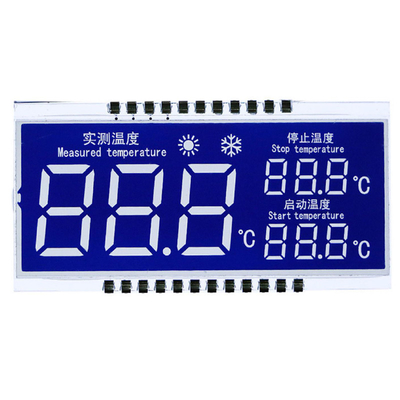

Özel STN LCD Panelli, STN Mavi Modu/Arkaplan Beyaz Karakterler/Şriftler Ekranı, Metal Pin Bağlantısı Ürün Görüntüsü
Fabrika ve Tesisler
