Ürün ayrıntıları:
|
Ürün: | 3,4 inç Dairesel TFT Ekran | Karar: | 800x800 piksel |
---|---|---|---|
Arabirim: | MIPI | Görüntüleme yönü: | IPS tam görüş açısı |
dokunmatik ekran: | Kapasitatif dokunmatik panel (CTP) isteğe bağlı | Sürücü IC: | FL7707 |
CTP Denetleyicisi: | HX8526-E30 | PIN numarası: | 30 pim |
Bağlantı: | ZIF | Yüzey Parlaklığı: | 1000 cd/m2 (nits) |
LED Ömrü: | 40.000 saat | Tepe:: | -20°C ila +70°C |
Test:: | -30°C ila +80°C | uyma: | REACH ve RoHS Uyumlu |
Vurgulamak: | 3.4 inçlik dairesel LCD ekran,Otomotiv sınıfı yuvarlak ekran,800x800 Piksel Yuvarlak LCD Ekranı |
3Otomobil Uygulamaları için 800x800 piksellik.4 inç Yuvarlak TFT LCD Ekranı Ürün Tanıtımı
SFTO340XC-7093A-CT, 3.4 inçlik, 800x800 yuvarlak bir TFT LCD ekran modülüdür. 1000 cd/nits (tipik değer) parlaklığı ile 1000:1 (tipik değer) kontrast oranına sahiptir.LCD panelini çalıştırmak için güç kaynağı voltajı (VCC) 2.6V ila 3.3V. Bu 3,4 inç IPS-LCD tipi TFT, -20 °C ila +70 °C arasında değişen sıcaklıklarda çalışabilir; Depolama sıcaklığı -30 °C ile +80 °C arasındadır.
3,4 inçlik TFT LCD ekran, çeşitli uygulamalar için uygun küçük bir ekran modülüdür.
Nesnelerin İnterneti (IoT) cihazları: Akıllı ev sistemleri ve endüstriyel kontrol sistemleri gibi IoT cihazlarına entegrasyon için uygundur.
Tıbbi cihazlar: Taşınabilir defibrilatörlerde, insülin pompalarında ve diğer tıbbi izleme ve teşhis cihazlarında kullanılmak için idealdir.
Endüstriyel otomasyon: Makine kontrol sistemlerinde, süreç kontrol sistemlerinde ve endüstriyel otomasyon içindeki izleme sistemlerinde kullanılmak için mükemmeldir.
Oyun: El oyun konsolları gibi oyun uygulamalarına entegre edilmek için uygundur.
Bu uygulamalar, 3.4 inçlik bir TFT ekranı için çeşitli potansiyel kullanımların sadece birkaç örneğini temsil eder.Belirli kullanım, ürünün gereksinimlerine ve ekranın istenen özelliklerine ve performansına bağlı olacaktır..
Özellikleri
Ürün bilgileri
Ürün: | 3.4 inç Yuvarlak TFT Ekranı |
Karar: | 800x800 piksel |
Arayüz: | MIPI |
Görme yönü: | IPS Tam Görme açısı |
Sürücü İK: | FL7707 |
Pin Numarası: | 30 Pin |
Yüzey Parlaklığı: | 1000 Cd/m2 (nits) |
Dokunmatik ekran: | Kapasitatif dokunma paneli (CTP) İsteğe bağlı |
CTP kontrolörü: | HX8526-E30 |
Üst: | -20°C +70°C |
Tst:: | -30°C +80°C |
Bağlantı: | ZIF |
LED ömrü: | 40000 Saat |
Uygunluk: | REACH ve RoHS uyumlu |
3Otomotiv Uygulama Ürün Çizimi için.4 Inç Yuvarlak TFT LCD Ekranı 800x800 Piksel
Pin Tanımı
Pin1 LEDA LED anodu
Pin2 LEDK1 LED Katod
Pin3 LEDK2 LED Katod
Pin4 VCI Güç kaynağı 2.8 ~ 3.3V
Pin5 IOVCC Güç kaynağı 1.8V-2.0V
Pin6 RESET LCM sıfırlama sinyalleri
Pin7 TE Yırtma etkisi çıkışı
Pin8 PWM LCD sürücü kontrolü için PWM frekans çıkışı.
Pin9 GND Arazi
Pin10 D0P DSI-D0+ veri sinyalleri
Pin11 D0N DSI-D0- veri sinyalleri
Pin12 GND Arazi
Pin13 D1P DSI-D1+ veri sinyalleri
Pin14 D1N DSI-D1- veri sinyalleri
Pin15 GND Arazi
Pin16 CLKP DSI-Saat+
Pin17 CLKN DSI-Saati-
Pin18 GND Arazi
Pin19 D2P DSI-D2+ veri sinyalleri
Pin20 D2N DSI-D2 veri sinyalleri
Pin21 GND Arazi
Pin22 D3P DSI-D3+ veri sinyalleri
Pin23 D3N DSI-D4 veri sinyalleri
Pin24 GND Arazi
Pin25 TP_INT Dokunma kesinti
Pin26 TP_SDA Touch IIC Veri sinyali
Pin27 TP_SCL IIC Saat sinyali
Pin28 TP_RESET Dokunarak yeniden ayarlama sinyali
Pin29 TP_VCI Touch Güç kaynağı
Pin30 TP_IOVCC Touch Güç kaynağı

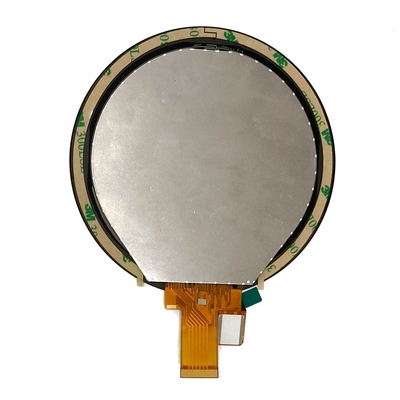

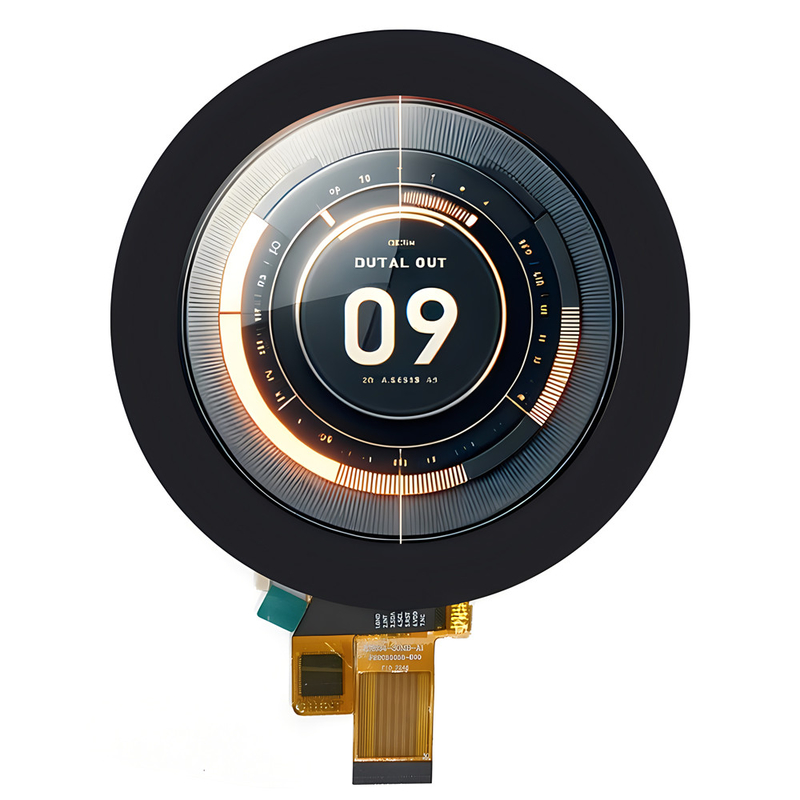

3Otomobil Uygulamaları Ürün Görüntüsü için.4 Inç Yuvarlak TFT LCD Ekranı 800x800 Piksel
