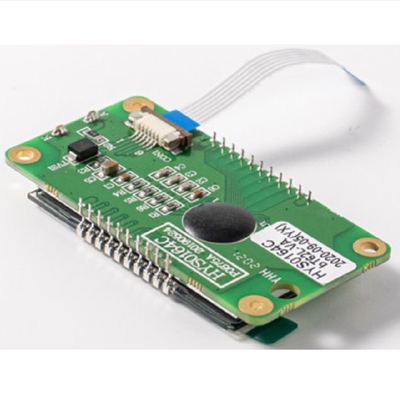

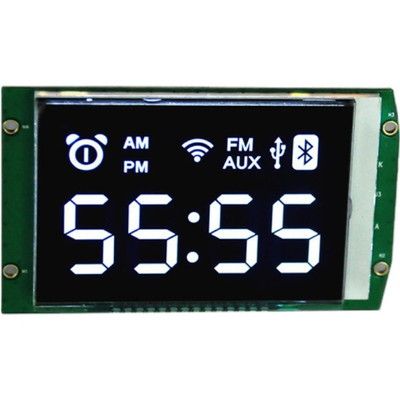

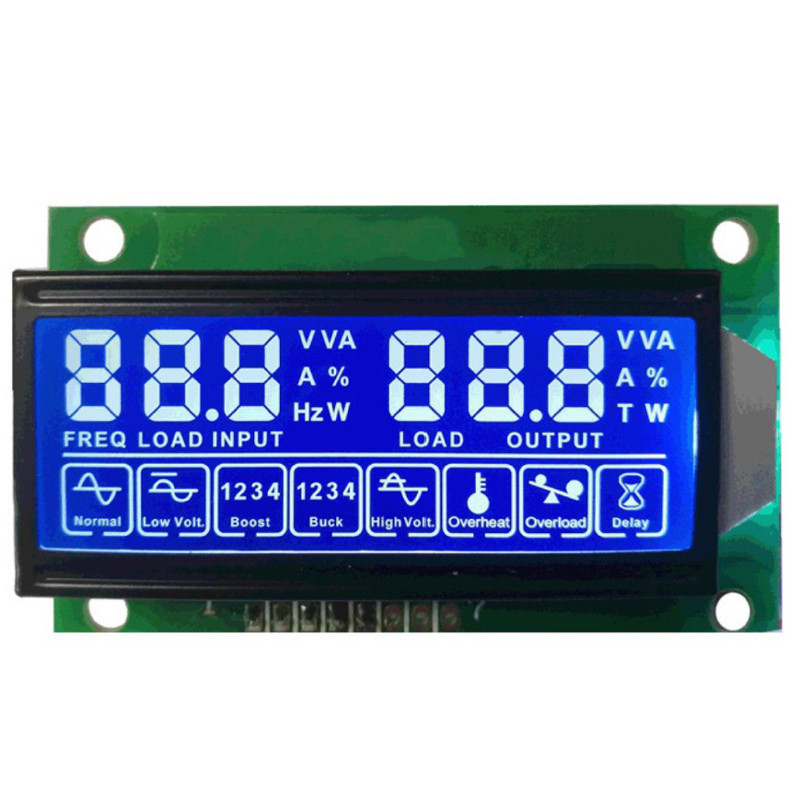

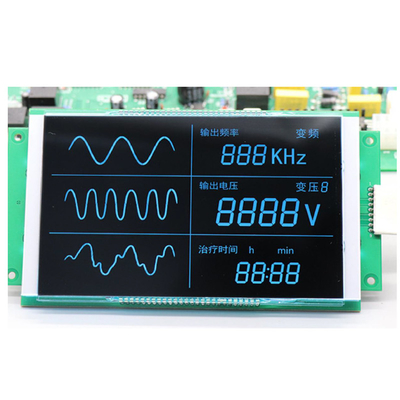

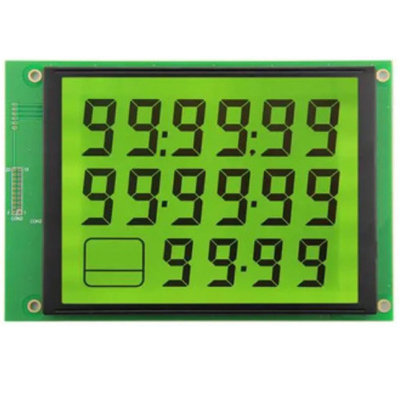

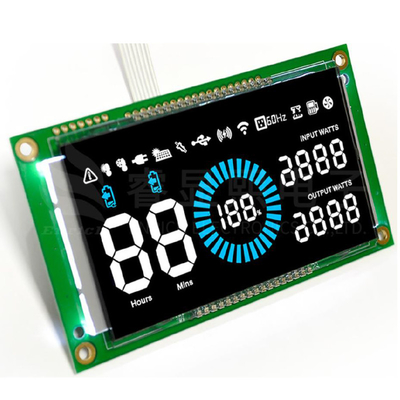

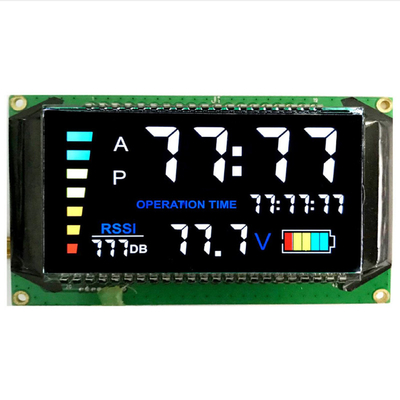

HT1621 Denetleyici Segment Kodu LCD Ekran Modülü, Arkaplan Işıklı Segment LCD Ekranı Özelleştir

HT1621 Denetleyici Segment Kodu LCD Ekran Modülü, Arkaplan Işıklı Segment LCD Ekranı Özelleştir

1621 segmentli LCD ekranın özelliklerine bakalım
* Çalışma voltajı 2.4 - 5.2V * 256KHz RC osilatörü yerleştirilmiştir
* Dış 32KHz çip veya 256KHz frekans kaynağı giriş bağlanabilir
* Seçilebilir 1/2bays veya 1/3bays yanılımı ve 1/2 görev, 1/3 görev, 1/4 görev döngüsü
* Çip üzerindeki zaman tabanlı frekans kaynağı
* Ziller iki frekansla seçilebilir
* Dahili zaman tabanı jeneratörü ve gözcü saat WDT
* Zaman tabanı veya gözcü zamanlayıcı aşırı çıkış
* Sekiz zaman tabanı / bekçi köpeği zamanlayıcı saat kaynağı
* 32SEGX 4com LCD sürücüsü ve gömülü 32X 4 bitlik RAM belleği
* Dört telli seri arayüz /CS, DATA, WR, RD, genellikle RD tarafından kullanılmamaktadır
* Çip üzerindeki LCD sürücü frekansı 64HZ'da ayarlanamaz
* Yazılım yapılandırma özellikleri: veri modu ve komut modu iki komut
* LCD çalışma voltajını ayarlamak için VLCD pinleri sağlanmıştır (kontras ayarlama)

LCD mantıksal tablo uyumluluğu

HT1621'in RAM'i yukarıdaki resimde bulunan mantıksal tabloya karşılık geliyor.

HT1621 32 adrese karşılık gelir ve her bir adres 4 COM verisine karşılık gelir.
Örneğin 0 adresi 0X08 T1'e yazılırsa SGE0 yanıyor.
0X01 yazmak SGE0'nun 1F ışığına karşılık gelir.
SGE0'ya karşılık gelen 0X02 1G parlaklığı yazın
Yaz 0X07 SGE0 1E, 1G ve 1F birlikte aydınlatılır
0X0F yazın SGE0'nun tüm 1E, 1G, 1F ve T1'leri parlak

HT1621 ardışık olarak yazılabilir ve aynı anda iki adres yazmak en iyisidir, böylece bir masa tablosu yapmak kolaydır ve yazmak kolaydır.
Örneğin, ilk iki adres SGE0, SEG1, 1E, 1G, 1F, 1D, 1C, 1B ve 1A'ya karşılık gelen 0XF7 olarak yazılır ve hepsi aydınlatılır, böylece tam bir "8" karakteri görüntülenir.

LCD ekranı yapmak için, bu talimatlar IC'nin başlatılmasına yazılmalıdır.

Öncelikle, talimatların ne olduğunu ve verilerin ne olduğunu anlayacağız.
C8 C7 C6 C5 C4 C3 C2 C1 C0
100'ün ilk üç rakamı talimatın bayrak bitleri ve son 9 bit talimat değerleri
C7 C6 C5 C4 C3 C2 C1 C0
İlk üç basamak 101 verilerin bayrak bitleri ve son 8 bit veriler
Yani, 100'ün ilk üç sayısını görmek talimatı temsil ediyor ve 101'in ilk üç sayısını görmek verileri temsil ediyor.

Aşağıdaki dört talimat başlatma işlevine yazılmalıdır
1. SYS EN 100 0000 - 0001- X Talimat 0X01 (Açık Kapalı Sistem Ossilatörü) X: Umurumda değil
2. BIAS 100 0010 - abXc - X komutu
İşte bir açıklama: C=1 LCD1/3 yanlıştır; C=0 LCD1/2 yanlıştır.
ab=00: 2 COM
ab=01: 3 KOM
ab=10: 4 COM
3. RC256 100 0001-1000 - X Talimat 0X01 (İç Saati) X: Umursamıyorum
4. LCDON 100 0000 - 0011 - X Talimat 0X01 (LCD ekranını aç) X: Umurumda değil

İşte programımın C kodunun açıklaması.

# içerebilir
# içerebilir
#define uchar imzalanmamış char
#define uint unsigned int
# tanımlamak _Nop() _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_()
#defin BIAS 0x29 //0b100 - 0010 -1001 - 0 1/3duty 4com
#define SYSDIS 0X00 //0b100 - 0000 - 0000 - 0 kapalı osilatör sistemi osilatörü ve LCD yanılsama jeneratörü
#define SYSEN 0X01 //0b100 - 0000 - 0001 - 0 Sistem osilatörünü açın
#define LCDOFF 0X04 //0b100 - 0000- 0010 - 0 LCD ekranı kapalı
#define LCDON 0X03 //0b100 - 0000 - 0011 - 0 LCD ekranını aç
#define XTAL 0x14 //0b100 - 0001- 0100 - 0 dış saat
#define RC256 0X18 //0b100 - 0001 - 1000 - 0 iç saat
#define TONEOFF 0X10 //0b1000 0001 0000 Ses çıkışını kapat
#define WDTDIS 0X0A //0b1000 0000 1010 Gözcü köpekleri yasaktır
HT1621 kontrol bit (LCD modülü arayüzü tanımı, kendi ihtiyaçlarınıza göre değiştirin)
sbit DAT=P1^0;
sbit wr=P1^1;
sbit CS1=P1^2;
uchar kod tablosu[10]={0xFA,0x0A,0xD6,0x9E,0x2E,0xBC,0xFC,0x1A,0xFE,0xBE}; 0---9 tablo

Gecikme fonksiyonu 1 bizi geciktirir.
Boşver Gecikme (bizi yağla)
{
- Biz...
}
Gecikme fonksiyonu 2
Geçersiz DelayMS ((uint iMs)
{
Uint i,j;
for(i=0; ifor ((j=0; j<65; j++)
;
# # # # # # # # # # # # # # # # # # # # # # # # # # # #
İşlev adı: boş Ht1621Wr_Data ((uchar Data,uchar cnt)
Veri fonksiyonları yazmak için, cnt iletilmesi gereken veri bitlerinin sayısıdır ve veriler önce yüksek bitlere iletilir.
# # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # #

null Ht1621Wr_Data ((uchar Veriler,uchar cnt)
{
Uçar i;
için (i=0;i
{
wr=0;
if (Data&0x80)
DAT=1;
Diğerleri
DAT=0;
wr=1;
Veriler<<=1;
}
}
# # # # # # # # # # # # #

Fonksiyon adı: void ht1621WrCmd ((uchar cmd)
Açıklama: talimatlar yazın
# # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # #
geçersiz Ht1621WrCmd(uchar Cmd)
{
CS1=0; dilim seçimi CS düşük ve etkilidir
_No();
Ht1621Wr_Data ((0x80,3); Komut bayrağını yaz 100
Ht1621Wr_Data ((Cmd,9); Talimat verilerini yaz
CS1=1; Kısım seçimi CS yüksek kapalı
_No();
# # # # # # # # # # # # # # # # # # # # # # # # # # # #
Fonksiyon adı: void ht1621WrOneData ((uchar addr,uchar data)
Bir veri parçası yaz.
1İlk olarak 101 veri tanımlama bitini yazın.
2Adresi tekrar yaz.
3Son olarak, görüntülenecek verileri yazın.
# # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # #
Boş Ht1621WrOneData ((uchar Addr,uchar Data)
{
CS1=0;
Ht1621Wr_Data ((0xa0,3); Veri bayrağı 101 yazın
Ht1621Wr_Data ((Addr<<2,6); Adres verilerini yazın
Ht1621Wr_Data(Data,8); Verileri yazın, burada 8 bit'e birlikte yazılmış iki adres var
CS1=1;
# # # # # # # # # # # # #

Görev adı: void ht1621WrAllData ((uchar addr,uchar p)
Açıklama: HT1621'in veri parçası 4 bit bir adres,
Yukarıda iki bit yazmakla ilgili konuştuk ve veriler 8 bit.
Yukarıdaki dört basamak ---- yüksek adrese karşılık geliyor. Dördüncü basamak ----- düşük adrese karşılık geliyor.
# # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # #
Boş Ht1621WrAllData ((uchar Addr,uchar p)
{
Uçar i;
CS1=0;
Ht1621Wr_Data ((0xa0,3); Veri bayrağı 101 yazın
Ht1621Wr_Data ((Addr<<2,6); Adres verilerini yazın
için (i=0; i<16; i++)
{
Ht1621Wr_Data ((p,8); Verileri 16X8=128bit yazın
}

için (i=0; i<32; i++)
/ /{// İşte dört bit, dört bit yazma verisi
Ht1621Wr_Data ((p,4); 32X4=128bit verileri yazın
- Evet.

CS1=1;
}
# # # # # # # # # # # # #
İşlev adı: void Ht1621_Init(void) www.xyhlcd.com
Açıklama: Başlatıldıktan sonra, LCD ekran normal çalışabilir
# # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # #
boş Ht1621_Init(boş)
{
CS1=1;
DAT=1;
GecikmeMS ((200); Zaman gecikmesi LCD çalışma voltajını istikrarlı yapar
Ht1621WrCmd(BIAS); BIAS ayarları
Ht1621WrCmd ((RC256); İçsel bir osilatör kullanın.
Ht1621WrCmd(SYSEN); Sistem osilatörünü açın.
Ht1621WrCmd ((LCDON); LCD ekranı açın
- Evet. - Evet.
Fonksiyon adı: xianshi_1 ((()
Müşteriler kendi ihtiyaçlarını takip edebilir, doğrudan verileri doldurabilir ve görüntülenebilir
- Evet. - Evet.
Boş Xianshi_1 ((()
{
- Evet.
Ht1621WrOneData(0, tablo[0]); 0 göster
Ht1621WrOneData(2, tablo[1]); Göster 1
Ht1621WrOneData(4, tablo[2]
Ht1621WrOneData ((6, tablo[3]); Göster 3
:
:
:Ht1621WrOneData(12, tablo[8]
Ht1621WrOneData( 14, tablosu[9]
}

Boş XUNHUN_XIANSHI ((Uchar Lent,Uchar Time)
{
Uchar i,j,t;
için (i=0; i{
t=0x01;
için (j=0; j<8; j++)
{
Ht1621WrOneData ((i,t);
t<<=1;
t ̆ = 0x01;
GecikmeMS ((zaman);
}
}
}

Boş ana ((()
{
Ht1621_Init(); Aktarma LCD'yi başlatır
DelayMS(100); Gecikme başlangıçta istikrar sağlar
Bir süreliğine.
{
Ht1621WrAllData00(0,0X00); 1621 kayıt verilerini 0'a temizleyin.
GecikmeMS ((400);
Ht1621WrAllData00(0,0XFF); 1621 kayıt verileri 1 olarak doldurulur.
DelayMS ((800);
Ht1621WrAllData00(0,0X00); 1621 kayıt verilerini 0'a temizleyin.
GecikmeMS ((400);
Xianshi_1(); Burada müşteri nasıl görüntülendiğini tanımlayabilir.
DelayMS ((800);
XUNHUN_XIANSHI (32,100) /// Bir kalem bölümü, bir kalem bölümü döngüsünde 100 ms aralıklarla 32 adresle görüntülenir.
DelayMS ((800);
}
}
