Ürün ayrıntıları:
|
| Ürün: | Segmentli LCD Ekran | Ekran modu: | Olumlu / Olumsuz, Yansıtıcı / Yansıtıcı |
|---|---|---|---|
| Sürüş Durumu: | 1/8 vergisi veya özelleştirilebilir | Çalışma gerilimi: | 3.0 volt |
| Optik: | 6:00 | Ekran tipi: | Transflektif / Yansıtıcı / Geçirgen |
| Boyut: | Özelleştirilebilir | arka ışık: | Beyaz / Kehribar / Mavi / Sarı |
| Çalışma sıcaklığı: | -30°C ila +80°C | saklama derecesi.: | -35°C ila +85°C |
| Bağlantı: | metal pin bağlantısı | nokta alanı: | 0,1 mm |
| Tepki Süresi: | 0,1 ms | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | ST7035 Bölümlü LCD Ekran,Özel Negatif Segment LCD Ekranı,HT1621 Bölümlü LCD Ekran |
||
HT1621 Denetleyici Segment LCD Ekran Modülü, Arkaplan Işığı ile Özel Segment LCD Ekranı
1621 segmentli LCD ekranın özelliklerine bakalım
* Çalışma voltajı 2.4 - 5.2V * 256KHz RC osilatörü yerleştirilmiştir
* Dış 32KHz çip veya 256KHz frekans kaynağı giriş bağlanabilir
* Seçilebilir 1/2bays veya 1/3bays yanılımı ve 1/2 görev, 1/3 görev, 1/4 görev döngüsü
* Çip üzerindeki zaman tabanlı frekans kaynağı
* Ziller iki frekansla seçilebilir
* Dahili zaman tabanı jeneratörü ve gözcü saat WDT
* Zaman tabanı veya gözcü zamanlayıcı aşırı çıkış
* Sekiz zaman tabanı / bekçi köpeği zamanlayıcı saat kaynağı
* 32SEGX 4com LCD sürücüsü ve gömülü 32X 4 bitlik RAM belleği
* Dört telli seri arayüz /CS, DATA, WR, RD, genellikle RD tarafından kullanılmamaktadır
* Çip üzerindeki LCD sürücü frekansı 64HZ'da ayarlanamaz
* Yazılım yapılandırma özellikleri: veri modu ve komut modu iki komut
* LCD çalışma voltajını ayarlamak için VLCD pinleri sağlanmıştır (kontras ayarlama)
LCD mantıksal tablo uyumluluğu
HT1621'in RAM'i yukarıdaki resimde bulunan mantıksal tabloya karşılık geliyor.
HT1621 32 adrese karşılık gelir ve her bir adres 4 COM verisine karşılık gelir.
Örneğin 0 adresi 0X08 T1'e yazılırsa SGE0 yanıyor.
0X01 yazmak SGE0'nun 1F ışığına karşılık gelir.
SGE0'ya karşılık gelen 0X02 1G parlaklığı yazın
Yaz 0X07 SGE0 1E, 1G ve 1F birlikte aydınlatılır
0X0F yazın SGE0'nun tüm 1E, 1G, 1F ve T1'leri parlak
HT1621 ardışık olarak yazılabilir ve aynı anda iki adres yazmak en iyisidir, böylece bir masa tablosu yapmak kolaydır ve yazmak kolaydır.
Örneğin, ilk iki adres SGE0, SEG1, 1E, 1G, 1F, 1D, 1C, 1B ve 1A'ya karşılık gelen 0XF7 olarak yazılır ve hepsi aydınlatılır, böylece tam bir "8" karakteri görüntülenir.
LCD ekranı yapmak için, bu talimatlar IC'nin başlatılmasına yazılmalıdır.
Öncelikle, talimatların ne olduğunu ve verilerin ne olduğunu anlayacağız.
C8 C7 C6 C5 C4 C3 C2 C1 C0
100'ün ilk üç rakamı talimatın bayrak bitleri ve son 9 bit talimat değerleri
C7 C6 C5 C4 C3 C2 C1 C0
İlk üç basamak 101 verilerin bayrak bitleri ve son 8 bit veriler
Yani, 100'ün ilk üç sayısını görmek talimatı temsil ediyor ve 101'in ilk üç sayısını görmek verileri temsil ediyor.
| Ürün: | HT1621 Denetleyici Bölümü LCD | Ekran Kipi: | Olumlu / Olumsuz, Yansıtıcı / Yansıtıcı |
|---|---|---|---|
| Sürüş Durumu: | 1/8 Gümrük Ücreti | Çalışma Voltajı: | 3.0 V |
| Optik: | 6:00 veya fiyatlandırılabilir | Ekran Tipi: | Yansıtıcı / Yansıtıcı / Yansıtıcı |
| Boyut: | Özelleştirilebilir | Arka ışık: | Beyaz / Amber / Mavi / Sarı |
| Çalışma sıcaklığı: | -30°C +80°C | Depolama sıcaklığı: | -35°C +85°C |
| Bağlantı: | Metal Pin Bağlantısı | Nokta boşluğu: | 0.1 mm |
| Yanıt süresi: | 0.1 Ms | Uygunluk: | REACH ve RoHS uyumlu |

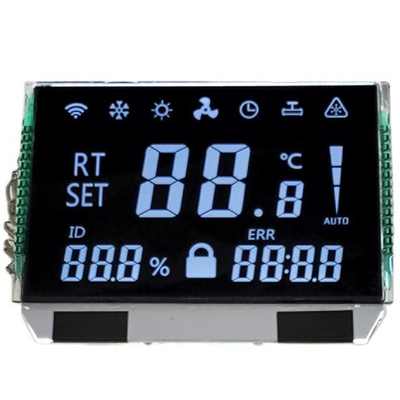

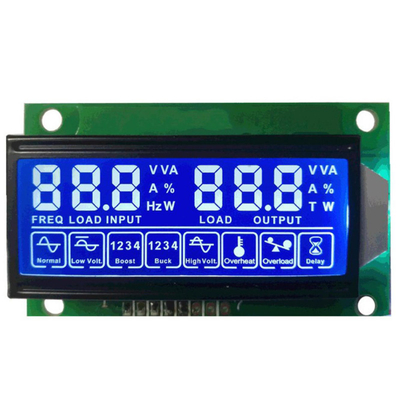

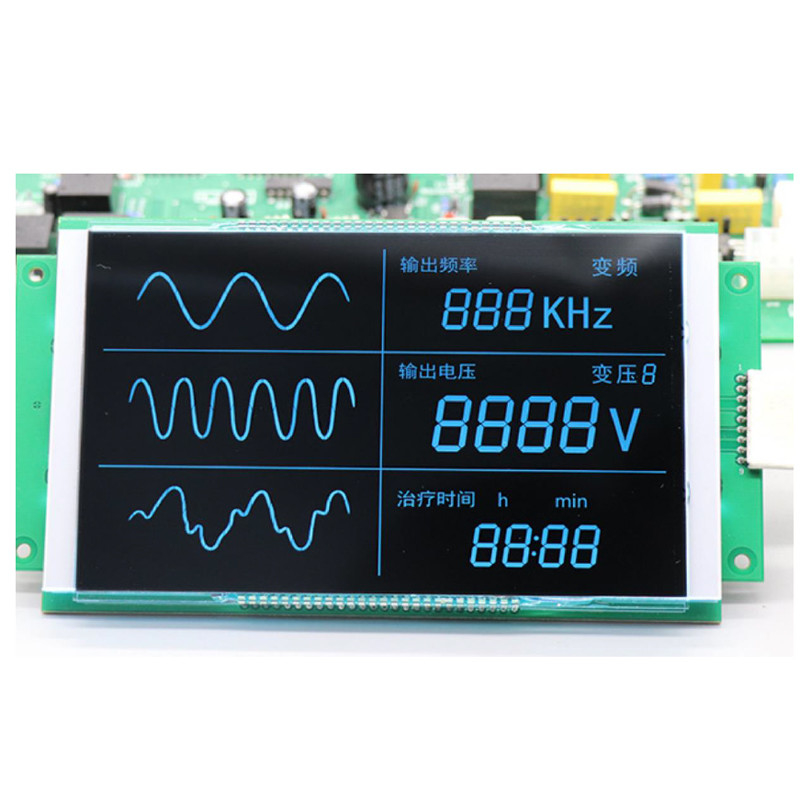

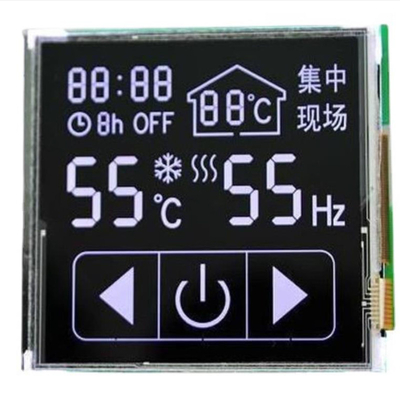

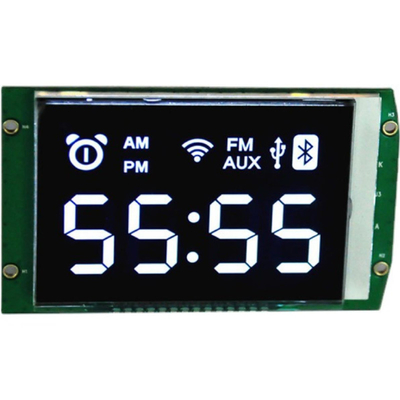

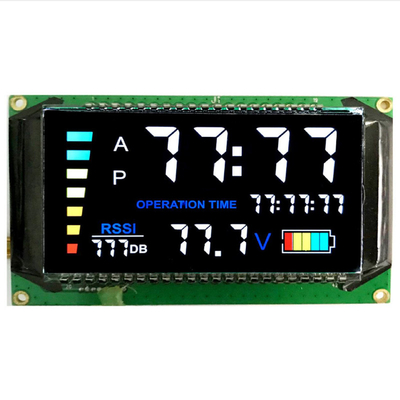

HT1621 ST7035 denetleyici ile özel negatif segment VATN LCD ekran Ürün Resimleri
