Özel HT1621 DP1621 VK1621 7 Segment COB SPI Arayüz Meter Uzanan Çubuk Dokunmatik LCD Ekran Modülü

Çin LCD Üreticisi Özel Bölüm COB HT1621 DP1621 IC SPI MUC Arayüz LCD Ekran Modülü

HT1621 ile uyumlu olan DP1621, 128 noktaya kadar LCD ekranları (32SEG * 4COM) ve 2COM ve 3COM ile LCD ekranları destekleyebilen bir nokta matris bellek haritalama LCD sürücü yongaç çipidir.Tek çipli mikro bilgisayar görüntüleme parametrelerini yapılandırabilir ve görüntüleme verilerini 3/4 iletişim pinleri üzerinden gönderebilir, ve aynı zamanda komut ile enerji tasarrufu moduna girebilir.

DP1621 çip özellikleri

◆ Alternatif HT1621B ile uyumludur

◆ Dahili 256KHz RC osilatörü

◆ 32KHz çip veya 256KHz frekanslı kaynak girişine bağlanabilir

◆ 1/2 veya 1/3 yanlısı ve 1/2, 1/3 veya 1/4 çalışma döngüsü seçilebilir

◆ Çalışma voltajı: 2.4 ~ 5.2V

◆ Çip üzerindeki zaman temelli frekans kaynağı

◆ Ziller iki frekans seçebilir

◆ Enerji tasarrufu komutu, enerji tüketimini azaltmak için kullanılabilir

◆ Dahili zaman tabanı jeneratörü ve gözcü saatçisi (WDT)

◆ Zaman tabanı veya nöbetçi saatinin aşırı çıkışı

◆ Sekiz zaman tabanı/bekleme köpeği saat kaynağı

◆ 1 x 32x4 LCD sürücüsü

◆ 1 yerleşik 32x4 bitlik ekran RAM belleği

◆ Dört telli seri arayüz

◆ Çip içi LCD sürücü frekans kaynağı

◆ Yazılım yapılandırma özellikleri

◆ Veri modu ve komut modu komutları

◆ Üç veri erişim modu

◆ LCD çalışma voltajını ayarlamak için VLCD pinleri sağlanmıştır

◆ Paket: LQFP44/LQFP48/SSOP48

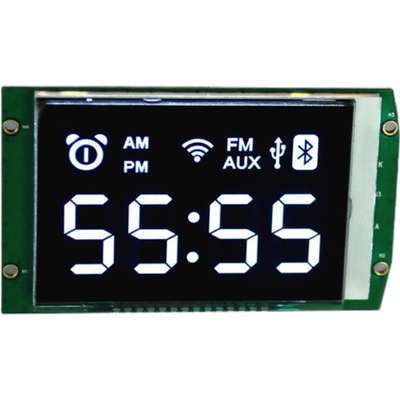

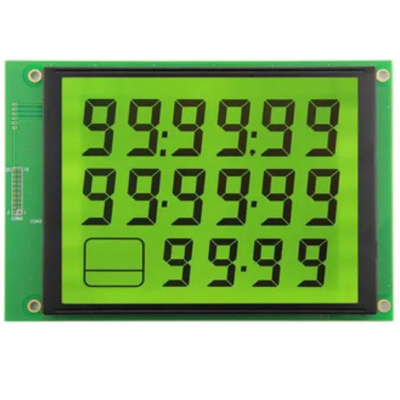

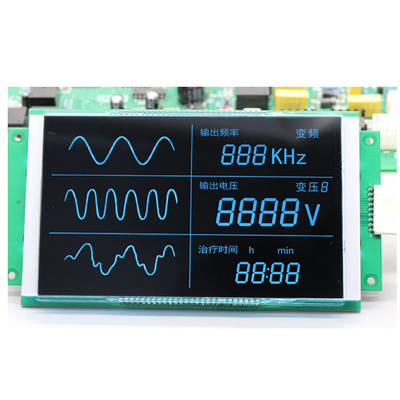

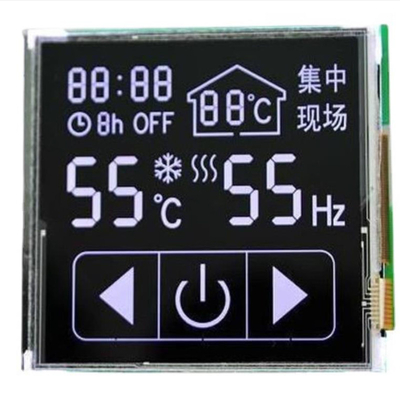

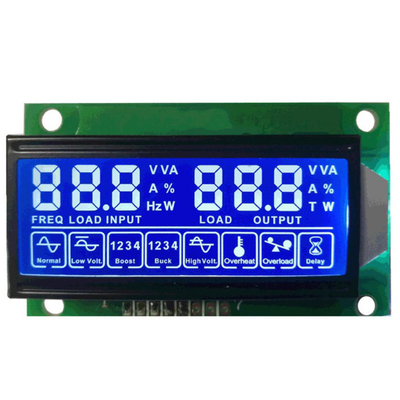

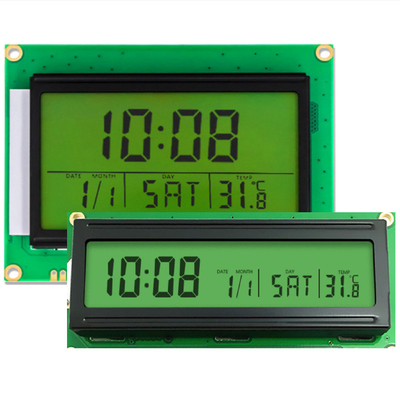

Çin LCD Üreticisi Özel Segment COB HT1621 DP1621 IC SPI MUC Arayüz LCD Ekran Modülü Ürün Resimleri

Tesisler ve Stratejik Müşteriler

Neden bizi seçtiniz?

1- Evet.LCD Ekran özelleştirilmiş çözüm sunuyoruz

Ürününüzün özel uygulama gereksinimleri, elektrik özellikleri, optik özellikleri, dokunmatik özellikleri veya özelleştirilmiş ekranlar gerektiren mekanik boyutları var mı?SAEF özel LCD gereksinimlerinizi karşılayabilir.

2- Evet.Dokunmatik ekran ve ekran için toplam çözümler

Dokunmatik ekranı ve ekranı bir araya getirmekten endişeleniyor musun?SAEF, hava ve optik bağlama hizmeti de dahil olmak üzere dirençli ve kapasitif çoklu dokunma çözümleri de dahil olmak üzere özel ve standart dokunma ekranı sağlayabilir..

3- Evet.Kalite güvenilirliği konusunda taahhüt

SAEF, ISO9001:2015 ve ISO14000 tarafından nitelikli ve küresel pazarlarda RoHS, REACH ve diğer çevresel kuralları karşılamaktadır.Güvenilirlik ve yaşlanma testi.

4- Evet.Uzun vadeli tedarik

Normal şartlarda önerdiğimiz ürünler 5 yıldan uzun süre temin edilebilir.Uzun vadeli tedarik gereksinimlerinizi sağlamak için alternatif planlar yapacağız..


İletişim

Ck@saef.com.cn adresinden bilgi almak için hoş geldiniz.

Arama Anahtarları:TN LCD, VA LCD, VATN LCD, HTN LCD, STN LCD, FSTN LCD, EBTN LCD, sıcaklık ve nem ölçerleri LCD, elektronik ölçekler LCD, multimeter LCD, akıllı ölçer LCD, su ölçer LCD, gaz ölçer LCD,Banka parası sayacı LCD, nakit makinesinin LCD, stok makinelerinin LCD, telefonun LCD, walkie-talkie LCD, masaj makinesinin LCD, koşu bandının LCD, yağ ölçümünün LCD, klima LCD, Audio LCD. Araba DVD LCD, mikrodalga fırının LCD.uzaktan kumanda LCD, öğrenme makinesi LCD, elektronik sözlük LCD, MP3 LCD, bilgisayar, kontrol LCD paneli, CNC yakıt doldurma makinesi LCD, endüstriyel bilgisayar LCD, oyun konsolu LCD, kalıcı takvim LCD, saat LCD.Enstrümanlama LCDSağlık makinesi LCD, termostat LCD, ev cihazı LCD, asansör LCD, asansör için LCD.


Segment LCD programlama becerileri

İlk olarak, segmentli sıvı kristalin temel parametreleri
1Görev: Görev döngüsü
Bu parametre genellikle görev sayısı veya com sayısı olarak da adlandırılır ve segment sıvı kristal genellikle zaman bölünmesi dinamik taramanın sürüş modunu benimser, bu modda,Her bir komünikasyonun etkin kapalı zamanının tüm tarama döngüsüne oranı, yani görev döngüsü, sabit, 1/com sayısına eşittir.

2.Önyargı: Önyargı
LCD'nin SEG/COM sürüş dalga şekli bir analog sinyaldir ve her seviyenin analog voltajının LCD'nin en yüksek çıkış voltajına oranı önyargı olarak adlandırılır.Bias, en düşük voltajın en yüksek çıkış voltajına oranı olarak ifade edilir.Genel olarak, önyargı ve görev arasında belirli bir ilişki vardır, görev sayısı ne kadar çok olursa, her bir komuna karşılık gelen tarama süresi o kadar kısadır.ve aynı ekran parlaklığı ve kontrast elde etmek için, von voltajı arttırılmalı ve seçici seviyelerle seçici olmayan seviyeler arasındaki fark arttırılmalıdır, yani Bias arttırılmalıdır.Görev ve önyargı arasında bir deneysel formül var., yani:
Önyargı = 1/(√Ödev + 1)

3. VDD: çalışma voltajı
Sıvı kristal moleküllerinin çalışması için AC sinyalleri gereklidir ve sıvı kristal moleküllerinin her iki ucuna eklenen uzun süreli DC voltajı, sıvı kristal moleküllerinin elektrokimyasal özelliklerini etkileyecektir.Görüntünün bulanıklaşmasına neden olur., kısaltılmış ömrü ve geri dönüşü olmayan yıkıcılığı.

4Çerçeve: Tarama çerçeve hızı
Tarama frekansı, sıvı kristal molekülünü doğrudan tahrik eden AC voltajının frekansı genellikle 60 ~ 100Hz arasındadır.LCDPanelin alanına ve tasarımına göre belirlenir., frekansı çok yüksek, bu da sürüş güç tüketiminin artmasına neden olur ve frekansı çok düşük, bu da ekranın yanıp sönmesine neden olur,ve tarama frekansı ile ışık kaynağı frekansı arasında tam sayı kat ilişkisi varsa, ekranın da yanıp sönmesi olacak.

Görme açısı, bağlantı yöntemi, çalışma sıcaklık aralığı vb. gibi diğer şeyler, sonra tedarikçiyi özel ihtiyaçlara göre yapsın;


Bölüm kodu ekran ekranını nasıl kontrol edeceğine gelince, MSP4304152 gibi bazı MCU'lar bölüm kodu sürücüsünü destekler, yoksa HT1621B / HT1622 gibi özel bir sürücü IC kullanabilirsiniz.Sürücü bitirdiğinde., bu sadece yazma verisidir ve her bir veri parçası, ilgili segment kodunu gösterilmesini veya gösterilmesini kontrol eder.
Prensip aynı, ancak bazı C dil becerileri kullanmak programı daha özlü ve verimli hale getirecektir;
