Ürün ayrıntıları:
|
| Ürün: | Monokrom Grafik LCD Ekran Modülü 128x64 | Karar: | 128x64 nokta |
|---|---|---|---|
| Yönü Görüntüle: | saat 12 | LCD Tipi: | FSTN, Pozitif |
| Polarizör Tipi: | aktarıcı | Modül boyutu: | 49,0L×38,0G×2,85Y mm |
| görüş alanı: | 46×27mm | Sürücü IC: | ST7565R |
| PIN numarası: | 34 pin | arayüzler: | 8080 MCU Arayüzü VEYA 6800 MCU Arayüzü VEYA 4 Hatlı SPI arayüzü |
| Çalışma sıcaklığı: | -20°C ila +70°C | Besleme gerilimi: | 3,3V(Tipik Değer) |
| Ömür: | 40.000 saat | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 128x64 Monochrome Grafik LCD Ekranı,FSTN Monochrome Grafik LCD Ekranı,COG tek renkli grafik LCD ekranı |
||
Çin Monokrom Grafik LCD Ekran Modülü 128x64 ST7565R FSTN Pozitif COG Ekran Ürün Tanıtımı

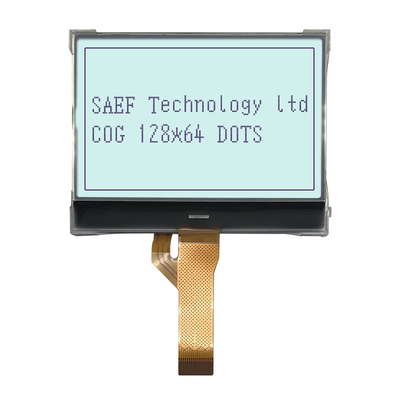

SAEF Teknolojisi SFBM12864YBA01, tek renkli grafik tipi 128x64 COG LCD modülüdür.
| Ürün: | Monokrom Grafik LCD Ekran Modülü 128x64 | Karar: | 128x64 Nokta |
|---|---|---|---|
| Görünüm Yönü: | Saat 12'de. | LCD Tipi: | FSTN, pozitif |
| Polarizör Türü: | İletişim | Modül boyutu: | 49.0L × 38.0W × 2.85H mm |
| Görme alanı: | 46x27 mm | Sürücü İK: | ST7565R |
| Pin Numarası: | 34 Pin | Arayüzler: | 8080 MCU Arayüzü veya 6800 MCU Arayüzü veya 4 Hatlı SPI Arayüzü |
| Çalışma sıcaklığı: | -20°C +70°C | Güçlendirme Voltajı: | 3.3V ((Tipik Değer) |
| Yaşam süresi: | 40000 Saat | Uygunluk: | REACH ve RoHS uyumlu |
Görüntüleme Veriler RAM (DDRAM)
Display Data RAM, LCD için piksel verilerini depolar. 65 satır 192 sütun adreslenebilir dizidir. Her piksel, sayfa ve sütun adresleri belirlendiğinde seçilebilir.65 satır 8 satırlık 8 sayfaya (Sayfa 0 ~ Sayfa 7) ve tek satırlı (yalnızca D0) 9. sayfaya (Sayfa 8) ayrılmıştır.Veriler, her sayfanın 8 satırına doğrudan D0'dan D7'ye kadar yazılır.LCD denetleyici ve MPU arayüzü bağımsız olarak çalışır, veriler LCD'de yanıp sönmeden görüntülendiğinde aynı anda RAM'e yazılabilir.
Sayfa Adresi Devre
Bu devre, Veri RAM'ini görüntülemek için bir Sayfa Adresini sağlamak için tasarlanmıştır. Sadece "Sayfa Adresini Ayarla" talimatı ile değiştirilen 4 bitlik Sayfa Adresi kayıtlarını içerir.DDRAM içeriğine erişmeden önce Sayfa Adresi ayarlanmalıdır. Sayfa Adresi 8 simgeler için özel bir RAM alanıdır ve görüntüleme verisi sadece D0 geçerlidir.
Sütun Adresi Devre
Sütun Adres Çemberinde, Ekran Veri RAM'ine (DDRAM) Sütun Adresini sağlayan 8 bitlik bir önceden ayarlanmış sayacı vardır.Belirtilen sütun adresi her görüntüleme verisinin okuma/yazma erişiminde artır (+1)Bu, MPU görüntüleme verilerine sürekli olarak erişilebilmesini sağlar. Kontrol bayrağı MY, COM yastıklarının çıkış sırasını tersine çevirebilir.Ve MX bayrağı sütun adresi ve SEG çıkışları arasındaki ilişkiyi tersine mümkün kılar. MX bayrak ayarlarını değiştirdikten sonra görüntüleme verilerini DDRAM'a yeniden yazmak gerekir
Lütfen ST7565R veri sayfasına bakın.
Sıkça sorulan sorular:
Örnek siparişi alabilir miyim?
C: Evet, kaliteyi test etmek ve kontrol etmek için örnek siparişini memnuniyetle karşılıyoruz. Farklı öğe numaralarının karışık örnekleri kabul edilebilir.
Peki ya teslimat süresi?
A: raf dışı ürünler için, stoktaki örnekler hemen. Örnek yeniden yapımı için 1-1,5 hafta. Seri üretimi için 4-6 hafta. Tasarımlı ürünler için, karşı çizim önerisi için 2-3 gün;Çizim onayında örnek alma için 2 saatÖdeme süresi / seri üretimi için 5-6 saat.
Örnek ve üretim siparişi için herhangi bir MOQ sınırınız var mı?
A: Düşük MOQ. Örnek kontrolü için 3-5pcs mevcuttur. Toplu üretim MOQ'su normalde 1K / partidir. İzleme / PP-run siparişi için MP MOQ'dan daha düşük qty'yi destekliyoruz.
Malları nasıl gönderiyorsunuz ve gelmesi ne kadar sürer?
A: DHL, UPS, FedEx veya TNT ile gönderilir. Gelmesi 5-7 gün sürer. Hava yolu ve deniz sevkiyatı da isteğe bağlıdır.
LCD modülü için bir siparişi nasıl devam ettirilir?
A: Öncelikle gereksinimlerinizi veya uygulamanızı bize bildirin.
İkincisi, taleplerinize veya önerilerimize göre alıntı yapıyoruz.
Üçüncüsü müşteri numuneleri onaylar ve resmi sipariş için depozito yapar.
Dördüncüsü, üretimi düzenliyoruz.
LCD ürüne logomu yazdırmamın bir sakıncası var mı?
A: Evet. Lütfen tasarım aşamasında bize resmi olarak bildirin ve örnek testi ve onayınız için logonuzla örnekler yapacağız. Örnek onaylandığında, kitle üretimi onaylanmış örnekleri takip edecek.
S7: Ürünler için garanti veriyor musunuz?
A: Evet, ürünlerimize 1 yıllık garanti sunuyoruz.
S8: Arızalı ile nasıl başa çıkılır?
A: Öncelikle, ürünlerimiz sıkı kalite kontrol sisteminde üretilir ve kusurlu oran% 0.2'den az olacaktır.
İkincisi, garanti süresi boyunca küçük miktarlarda yeni siparişlerle yeni LCD'ler göndereceğiz.Onları tamir edip size geri göndereceğiz ya da gerçek duruma göre tekrar aramak da dahil olmak üzere çözümü tartışabiliriz..
Çin Monokrom Grafik LCD Ekran Modülü 128x64 ST7565R FSTN Pozitif COG Ekran Ürün Çizimi
(Arka ışık olmadan)
(Arka ışıkla)

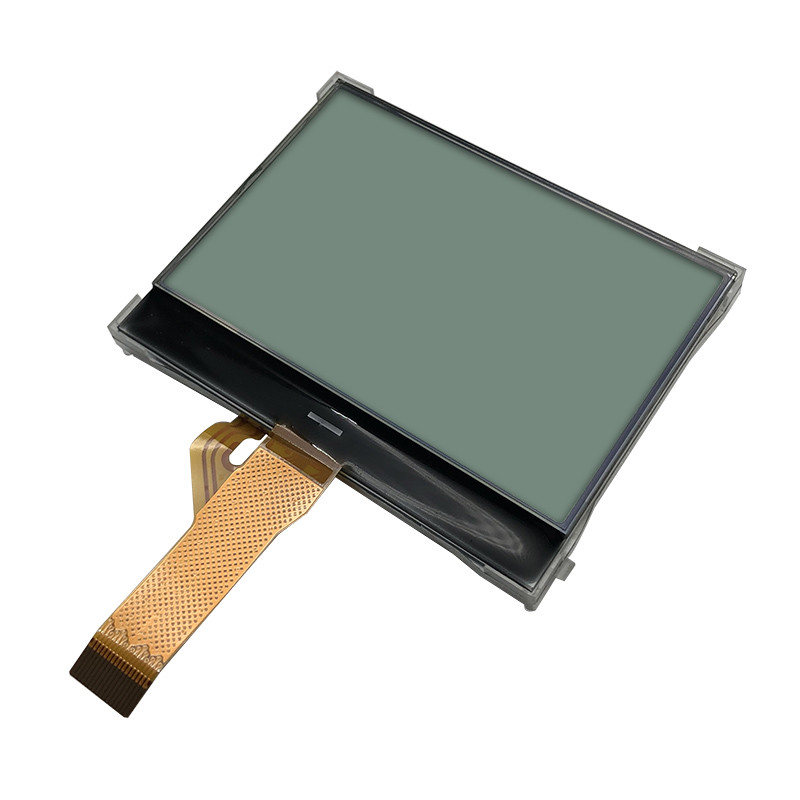

128x64 COG Grafik LCM Gerçek Ürün Gösterisi
