Ürün ayrıntıları:
|
| Ürün: | LCD Dokunmatik Ekran 3,5" | Karar: | 320x240 nokta |
|---|---|---|---|
| dokunmatik ekran: | PCAP dokunmatik ekranlı | Kapak Lensi: | Özelleştirilebilir |
| Görüntüleme yönü: | saat 6 | Arabirim: | RGB ARAYÜZÜ |
| Anahat Dim.: | 76,9x63,9x4,65 mm | PIN numarası: | 54 pin |
| Arka Işık Besleme Akımı: | 20mA | Arka Işık Besleme Gerilimi: | 19,2 V |
| Bağlantı: | Bağlama | Yüzey Parlaklığı: | 320 cd/m2 |
| Mantık için güç kaynağı voltajı: | 1.6~3.3 V | Giriş Voltajı: | VDD+0,3 V |
| Çalışma sıcaklığı: | -20 ila 70 °C | Depolama sıcaklığı: | -30 ila 80 °C |
| Sertifika: | ISO9001:2015 / ISO1400:2015 | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 3.5 LCD dokunmatik ekran,54 Pin LCD dokunmatik ekran,320x240 LCD dokunmatik ekran |
||
3.5 " TFT LCD Dokunmatik Ekran Ekranı RGB 320x240 Landscape 54 Pin With Capacitive Touch Screen Ürün Tanıtımı
SAEF TECHNOLOGY SF-TO350M-8840A-CT, aktif elemanları olarak ince filmli transistörlere sahip 3.5 inçlik bir LCD hücresidir ve piksel içerir.3) inç iletimli tipi ana TN-LCD paneliniPanelin çözünürlüğü 320 ((RGB) x 240 piksel ve 16.7M'ye kadar renk görüntüleyebilir.
SF-TO350M-8840A-CT, PCAP dokunmatik ekranı OCA takılıdır, PCAP G + G yapısıdır.
SF-TO350M-8840A-CT TFT LCD modülü, kara kutu, akıllı cihaz, mobil POS, nakit okuyucu, GPS el telefonu, el yemeği sipariş makinesi, sinyal analizörü,Bench top laboratuvar ekipmanları, güvenlik sistemi, ev otomasyonu, mini ses oynatıcı, bebek monitörü ve diğer el cihazları vb.
Özellik:
| Ürün: | LCD dokunmatik ekran 3,5 inç |
| Karar: | 320X240 Nokta |
| Kapak Lensi: | Özelleştirilebilir |
| Arayüz: | RGB Arayüzü |
| Pin Numarası: | 54 Pin |
| Dokunmatik ekran: | PCAP dokunmatik ekranla |
| Yüzey Parlaklığı: | 320 Cd/m2 (Kustomlaştırılabilir) |
| Görme yönü: | Saat 6'da. |
| Çizelge: | 76.9x63.9x4.65 mm |
| Arkaplan ışığı akımı: | 20 MA |
| Arka ışık kaynağı voltajı: | 19.2 V |
| Bağlantı: | Bağlama |
| Giriş Voltajı: | VDD+0,3 V |
| Mantık için güç kaynağı voltajı: | 1.6~3.3 V |
| Çalışma sıcaklığı: | -20 ila 70 °C |
| Depolama sıcaklığı: | -30 ila 80 °C |
| Sertifika: | ISO9001:2015 / ISO1400:2015 |
| Uygunluk: | REACH ve RoHS uyumlu |
Arayüz Pin Tanımı
| Hayır, hayır. | PIN Adı | İ/Ç | Açıklama |
| 1 | LED-K1 | Ben... | LED Katod |
| 2 | LED-K2 | Ben... | LED Katodu LED-K1'e bağlanır |
| 3 | LED-A1 | Ben... | LED Anod |
| 4 | LED-A2 | Ben... | LED Anodu LED-A1'e bağlanır |
| 5-7 | NC | - | İlişki yok. |
| 8 | /RESET | Ben... | Pencereyi Yeniden Yap |
| 9 | CS | Ben... | Çip seçimi sinyali için giriş iğnesi |
| 10 | SCL | Ben... | SPI Saat Sinyalı |
| 11 | SDI | Ben... | SPI Arabirim Giriş Pin |
| 12 | B0 | Ben... | Mavi Veri Sinyalı (LSB) |
| 13-19 | B1-7 | Ben... | Mavi veri sinyali |
| 20 | G0 | Ben... | GREEN Veri Sinyalı (GSB) |
| 21-27 | G1-7 | Ben... | Yeşil veri sinyali |
| 28 | R0 | Ben... | Kırmızı veri sinyali (LSB) |
| 29-35 | R1-7 | Ben... | Kırmızı veri sinyali |
| 36 | HSYNC | Ben... | Yatay Senkronizasyon Sinyalı |
| 37 | VSYNC | Ben... | Dikey Senkronizasyon Sinyalı |
| 38 | DOTCLK | Ben... | Saat sinyali her tarihte örneklemek için |
| 39-40 | NC | - | İlişki yok. |
| 41 | VDD | Ben... | +2.8V güç kaynağı |
| 42 | VDDIO | Ben... | 1.8V~2.8V güç kaynağı |
| 43 | YU | Ben... | Dokunmatik Panel Pin |
| 44 | XL | Ben... | |
| 45 | YD | Ben... | |
| 46 | XR | Ben... | |
| 47-51 | NC | - | Bağlantı Yok |
| 52 | ENABLE | Ben... | Girdi verileri etkinleştir |
| 53-54 | GND | Ben... | Güçlü Yer |
En yüksek mutlak sınır
| Ürün | Simge | Değer | Birim |
| Mantık için güç kaynağı voltajı | VDD | 1.6~3.3 | V |
| Giriş voltajı | Vin | VDD+0.3 | V |
| Çalışma sıcaklığı | Topr | - 20 ila 70 | °C |
| Depolama sıcaklığı | Tstg | -30'dan 80'e kadar | °C |
Arka ışık Elektrikli-optik özellikler
| Ürün | Simge | MIN | TYP | Max | Birlik | Durum |
| Güçlendirme Voltajı | Vf | 17.5 | 19.2 | 20.5 | V | Eğer=20mA |
| Besleme akımı | Eğer | - | 20 | - | mA | - |
| Ters Voltaj | Vr | - | - | 5 | V | - |
| Güç dağılımı | Pd | - | 288 | - | mW | - |
| Işık yoğunluğu | 260 | 320 | 350 | Cd/m2 | Eğer=20mA | |
| LCM için tekillik | - | 80 | - | - | % | Eğer=20mA |
| Arka ışık rengi | Beyaz | |||||
Güvenilirlik testi
| Ürün | Durum | Zaman (saat) | Değerlendirme |
| Yüksek sıcaklıkta saklama | 80°C | 120 |
Hiçbir anormallik yok. fonksiyonlarda ve görünüşü |
|
Yüksek sıcaklık.
|
70°C | 120 | |
| Düşük sıcaklıkta depolama | -30°C | 120 | |
| Düşük sıcaklık. | -20°C | 120 | |
| Nemlilik | 60°C/ 90% RH | 120 | |
| Termal Şok Sıcaklığı Döngüsü |
-20°C ¬ 25°C ® 70°C (0.5 saat 5 dakika 0.5 saat) |
10 döngü |

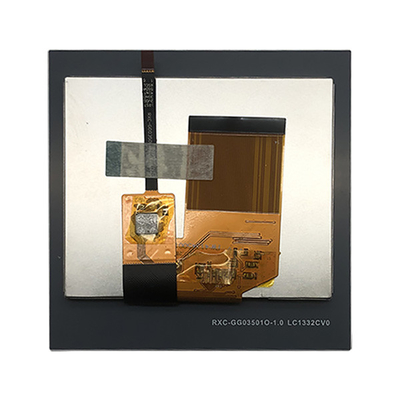

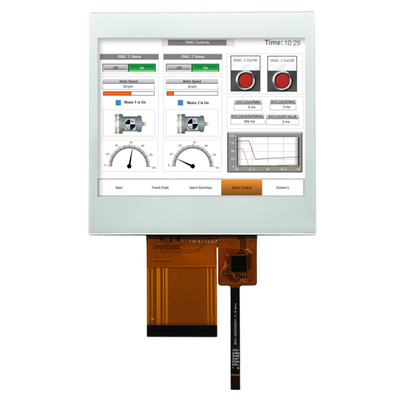

3.5" TFT LCD Dokunmatik Ekran Ekranı RGB 320x240 Landscape 54 Pin With Capacitive Touch Screen Ürün Görüntüsü
Fabrika Tesisleri ve Sertifikaları
Projectioned Capacitive (PCAP) dokunuşu
Projected Capacitive (PCAP) dokunma teknolojisi, hızlı ve hassas bir yanıt ve profesyonel düzeyde güvenilirlik sağlar.
PCAP dokunmatik ekranları sıvı kristal ekranlarla (LCD'ler) birleştirebiliriz.Bu, tedarik zincirini ve montajını basitleştirmeye yardımcı olan entegre gömülü bir çözümdür..
Kapak Camı:
1Şekil: Özel boyutlar, şekiller, kenar tedavileri, delikler ve kesimler
2Renk: İpek baskı, Logo
3Cam malzemesi: Gorilla Cam, Tempered Cam, PMMA
4Tedaviler: Ayna, AG, AR, AF
Sensör:
1Sensör malzemesi: Cam, Film, Film+Film
2FPC: Şekil tasarımı isteğe bağlıdır
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix vb.
4Arayüz: I2C, USB, RS232
Arama anahtar kelimesi: Tft 3.5", 3.5" Tft LCD, 3.5" Tft LCD, 3.5 inç Tft LCD, Tft LCD 3.5, 3,5 inçlik tft ekran, 3,5 inçlik tft ekran, 3,5 inçlik tft ekran, 3,5 inçlik tft ekran, 3,5 inçlik tft ekran, 3,5 inçlik tft ekran, 3,5 inçlik tft ekran, 3,5 inçlik tft ekran, 3,5 inçlik tft ekran, 3,5 inçlik tft ekran, 3,5 inçlik tft ekran,3,5 inçlik TFT LCD ekranı, 3,5 inç RGB TFT, TFT 3,5 inç RGB, 3.5 QVGA, Çin 3,5 inç TFT.
