Ürün ayrıntıları:
|
| Ürün: | 3,5 inç TFT LCD Dokunmatik Ekran | Karar: | 320x480HVGA |
|---|---|---|---|
| Görüntüleme yönü: | saat 12 | PIN numarası: | 40pin |
| Arabirim: | MCU 8/16BIT, SPI 3/4 kablo | Yüzey Parlaklığı: | 500 cd/m2(sirke) |
| Anahat Dim.: | 54.48 ((H) x84.71 ((V) x3.40 ((T) (mm) | Etkin Alan: | 48.96 ((H) x73.44 ((V) (mm) |
| dokunmatik ekran: | Kapasitif dokunmatik panelli | Sürücü IC: | ILI9488 |
| CTP Sürücüsü: | FT6336U | Bağlantı: | Bağlama |
| Çalışma sıcaklığı.: | -20℃ ila +70℃ | saklama derecesi.: | -30℃ ila +80℃ |
| Sertifika: | ISO9001:2015 / ISO1400:2015 | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 3.5 inçlik TFT LCD dokunmatik ekran,SPI MCU LCD dokunmatik ekran |
||
Bu ürün hakkında SFTO350PY-7118A-CT TFT ile dokunmatik ekran modülü
SAEF Technology'den SFTO350PY-7118A-CT LCD dokunmatik ekran, yüksek çözünürlüklü ve yüksek parlaklıklı ekran gerektiren uygulamalar için özel olarak tasarlanmış 3,5 inçlik bir TN ekranıdır.Aşağıda ürünün ayrıntılı bir tanıtımı bulunuyor.:
Kurulum yönü:
Standart ürün, çoğu dikey kurulum uygulama senaryosuna uygun dikey mod LCD modülüdür.
Yatay mod gibi özel gereksinimlere ihtiyacınız varsa, teknik destek ve özel hizmetler için bizimle iletişime geçebilirsiniz.
Uygulama senaryoları:
- Endüstriyel kontrol panelleri, tıbbi ekipman, enstrümanlar, akıllı ev cihazları vb. gibi çeşitli uygulamalar için uygundur.
Endüstriyel kontrol panellerinde, SAEF Technology'nin SFTO350PY-7118A-CT LCD dokunmatik ekran modülü, operasyonel verimliliği ve kullanıcı deneyimini iyileştiren çoklu roller oynayabilir.SFTO350PY-7118A-CT modülünün kapasitans dokunmatik ekran teknolojisi ve yüksek parlaklık görüntüleme özellikleri, endüstriyel kontrol panelleri için ideal bir seçim haline getiriyor, özellikle de hassas kontrol ve net görüntü gerektiren durumlarda.Bu modül endüstriyel otomasyon sistemlerinin istihbarat seviyesini ve operasyonel kolaylığını artırabilir..
Özellikleri
| Ürün: | 3.5 inçlik TFT LCD dokunmatik ekran |
| Karar: | 320x480 HVGA |
| Arayüz: | MCU 8/16BIT, SPI 3/4 kablo |
| Pin Numarası: | 40 pin |
| Görme yönü: | Saat 12'de. |
| Yüzey Parlaklığı: | 300 Cd/m2 ((nits) |
| Çizelge: | 54.48 ((H) x84.71 ((V) x3.40 ((T) (mm) |
| Etkin Alan: | 48.96 ((H) x73.44 ((V) (mm) |
| Dokunmatik ekran: | Kapasitatif dokunmatik panel ile |
| CTP Sürücüsü: | FT6336U |
| Sürücü İK: | ILI9488 |
| Bağlantı: | Bağlama |
| Çalışma Temp.: | -20°C +70°C |
| Depolama sıcaklığı: | -30°C +80°C |
| Sertifika: | ISO9001:2015 / ISO1400:2015 |
| Uygunluk: | REACH ve RoHS uyumlu |
Mekanik Çizim
Arayüz Pin Tanımı
|
Pin- Hayır, hayır. |
Simge | Görev |
| 1 | XL | Sol çizgiye dokun. |
| 2 | YU | Yukarı devreye dokunun. |
| 3 | XR | Sağ uç çizgisine dokun. |
| 4 | YD | Alt çizgiye dokunun. |
| 5 | GND | Toprak |
| 6 | IOVCC | Güç kaynağı 1.8V |
| 7 | VCC | Güç kaynağı 2.8V |
| 8 | FMARK | Çerçeve senkronizasyonu sinyali |
| 9 | CS | Çip seçimi giriş iğnesi (aktif düşük) |
| 10 | RS | Paralel olarak verileri/komut seçimi çubuğunu göster |
| 11 | WR/SPI_SCL | 8080 MCU paralel arayüzünde yazma etkinleştir / SCL pin Serial Clock olarak |
| 12 | RD | 8080 MCU paralel arayüzünde okuma etkinleştir. |
| 13 | SPI_SDA | Seri veri girişi/çıkışı iki yönlü pin |
| 14 | SPI_SDO | Seri veriler çıkışı |
| 15 | Dönüştür | Dış sıfırlama girişi. |
| 16 | GND | Toprak |
| 17-32 | DB0-DB15 | MCU paralel arayüz veri otobüsü. |
| 33 | LEDA | LED arka ışık ((Anod) |
| 34-36 | LEDK | LED arka ışık (katot) |
| 37 | GND | Toprak |
| 38 | IM0 | Arayüz modunu seç |
| 39 | IM1 | Arayüz modunu seç |
| 40 | IM2 | Arayüz modunu seç |
Kapasitif Dokunmatik Ekran Arayüzü Pin Tanımı
| 1 | CTP_RST | Dokunmatik ekranı sıfırla |
| 2 | CTP_INT | Dokunmatik ekran kesinti sinyali |
| 3 | CTP_SDA | Dokunmatik ekran veri sinyali |
| 4 | CTP_SCL | Dokunmatik ekran saat sinyali |
| 5 | GND | Toprak |
| 6 | VDD | Güç kaynağı |
Optik Spesifikasyon
| Ürün | Simge | Durum | Min. | Türü | En fazla. | Birim | |
|
Beyaz parlaklık (Orta) |
Lv |
Θ=0 Normal.İzleme AçıIBL= 120mA |
- Hayır. | 300 | - Hayır. | cd/m2 | |
| Yanıt süresi | Tr+Tf | - Hayır. | 20 | 40 | ms | ||
| Kontrast oranı | CR | - Hayır. | 500 | - Hayır. | - Hayır. | ||
|
RenkRenklilik (CIE1931) |
Beyaz | Wx | 0.292 | 0.307 | 0.322 | ||
| Wy. | 0.312 | 0.327 | 0.342 | ||||
|
Görme açısı |
Hor. |
İL |
CR≥10 |
- Hayır. | 70 | - Hayır. | |
| ΘR | - Hayır. | 70 | - Hayır. | ||||
|
Ver |
- Evet. | - Hayır. | 60 | - Hayır. | |||
| ΘD | - Hayır. | 60 | - Hayır. | ||||
| Parlaklık tekdüzeliği | Ortalama | Θ=0 | 80 | 90 | - Hayır. | % | |
| Renk aralığı | NTSC | Θ=0 | 57 | 60 | - Hayır. | % | |
| Optima Görünüm Yönü | Saat 12'de. | ||||||
Elektriksel Özellikler
| Ürün | Simge | - Min. | Tipik. | - Max. - Hayır. | Birim |
| Analog besleme voltajı | VDD | 2.4 | 2.8 | 3.3 | V |
| Dijital besleme voltajı | VDDI | 1.65 | 1.8 | 3.3 | |
| Giriş sinyali Voltajı | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
Arka ışık özellikleri
| Ürün | Simge | Min. | Tip | En fazla. | Birim |
| LED akımı | İL | - | 90 | 120 | mA |
| LED voltajı | VL | - | 2.8 | 3.2 | V |
| LED çalışma ömrü | Saat. | 30000 | 40000 | Saat |

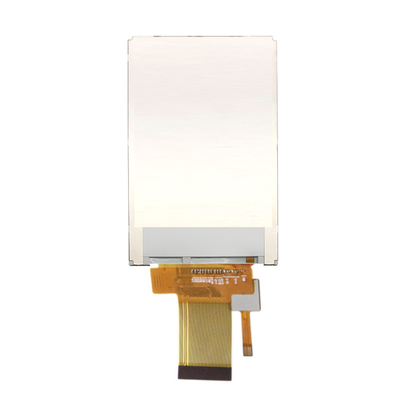

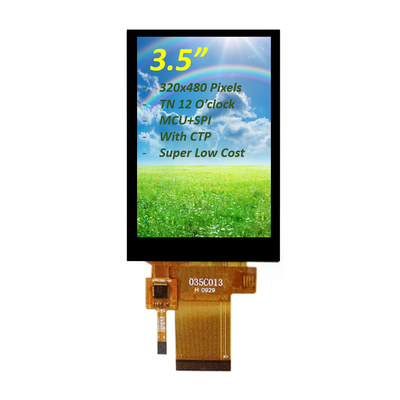

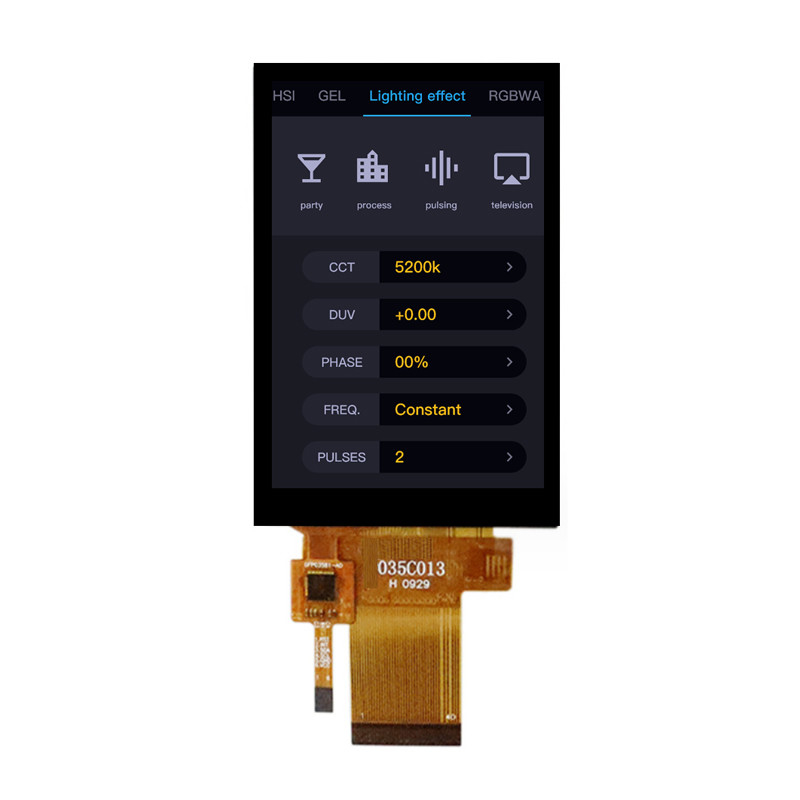

Ürün Görüntüsü
