Ürün ayrıntıları:
|
| Ürün: | 4.3 inç Resistif Dokunmatik Ekranlı TFT | Karar: | 480x272 |
|---|---|---|---|
| Görüntüleme yönü: | IPS, Tüm Görüş Açıları | Sürücü IC: | ST7283 |
| dokunmatik ekran: | Rezistif dokunmatik panel (RTP) | PIN numarası: | 40 PIN |
| Bağlantı: | ZIF FPC 46mm | Yüzey Parlaklığı: | 500 cd/m2 (sirke) |
| Çalışma gerilimi: | 3.3V | Arabirim: | RGB |
| Çalışma sıcaklığı.: | 20°C - +70°C | saklama derecesi.: | -30℃ ila +80℃ |
| LED Ömrü: | 40.000 saat | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | IPS Resistive Touchsceen,4.3 inçlik TFT LCD modülü,480x272 nokta TFT LCD Modülü |
||

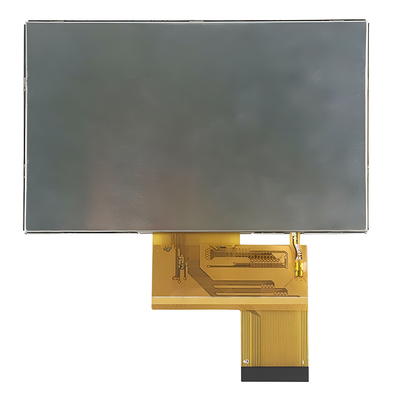

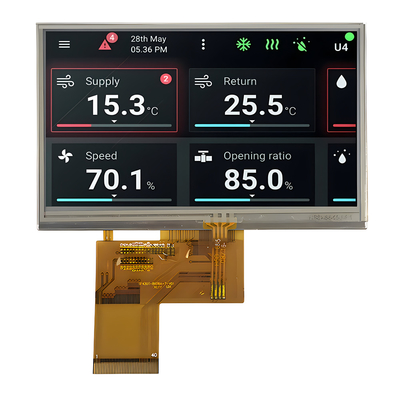

Bu ürün hakkında SFTO430JS-7025A-T 4.3 Inch IPS Resistive Touchsceen TFT
Saef Technology SFTO430JS-7025A-T, çeşitli uygulamalar için tasarlanmış yüksek performanslı 4.3 inçlik TFT LCD modülüdür.Bağlantıda esneklik sunarBu modülün güç kaynağı voltajı, tipik bir değeri 3.3V olan 3V ila 3.6V arasında değişir. Bu TFT LCD modülü, tutarlı bir görüntüleme deneyimi için tam görüntü açısı sunan IPS tipindedir..500 nit'lik bir parlaklıkla, çeşitli ışık koşullarında okunabilirliği sağlayan hem kapalı hem de açık hava kullanımı için uygundur.
The module's wide operating temperature range -20℃ to +70℃ and storage temperature range of -30℃ to +80℃ make it ideal for industrial and commercial applications where devices may be subjected to temperature extremes.
SFTO430JS-7025A-T, aşağıdakiler dahil olmak üzere çok çeşitli uygulamalar için çok yönlü bir çözümdür:
- Endüstriyel ekipman
- Tarayıcılar.
- Ev otomasyon sistemleri
- Erişim kontrol sistemleri
- İzleme ekipmanları
- Analiz cihazları.
- Güvenlik sistemleri
Dirençli dokunmatik ekran yeteneği, kullanıcı etkileşimini sağlar ve bu da hem ekran hem de dokunmatik işlevsellik gerektiren cihazlar için kullanıcı dostu bir seçim haline getirir.SFTO430JS-7025A-T, yüksek görünürlük ve dayanıklılığın gerekli olduğu uygulamalar için sağlam ve güvenilir bir ekran çözümüdür.
Ürün Bilgisi
| Ürün: | 4.3 inç dirençli dokunmatik ekranlı TFT |
| Karar: | 480x272 |
| Yüzey Parlaklığı: | 500 Cd/m2 (nits) |
| Görme yönü: | IPS, Tüm Görme Açıları |
| Arayüz: | RGB |
| Sürücü İK: | ST7283 |
| Pin Numarası: | 40 Pin |
| Dokunmatik ekran: | Rezistif dokunmatik panel (RTP) |
| Bağlantı: | ZIF FPC 46mm |
| Çalışma Voltajı: | 3.3V |
| Çalışma Temp.: | -20°C +70°C |
| Depolama sıcaklığı: | -30°C +80°C |
| LED ömrü: | 40000 Saat |
| Uygunluk: | REACH ve RoHS uyumlu |
Mekanik Çizim
Pin Tanımı
| Hayır, hayır. | PIN Adı | İ/Ç | Açıklama |
| 1 | LED-K | Ben... | LED Katod |
| 2 | LED-A | Ben... | LED Anod |
| 3 | VSS | Ben... | Güçlü Yer |
| 4 | VDD | Ben... | Güç Kaynağı |
| 5 - 12 | R00-R07 | Ben... | Kırmızı veri sinyali (LSB) |
| 13-20 | G00-G07 | Ben... | GREEN Veri Sinyalı (GSB) |
| 21-28 | R00-R07 | Ben... | Mavi Veri Sinyalı (LSB) |
| 29 | VSS | Ben... | Güçlü Yer |
| 30 | DLCK | Ben... | Saat sinyali her tarihte örneklemek için |
| 31 | DISP | Ben... | Açma/kapama sinyalini göster |
| 32 | HSYNC | Ben... | Yatay Senkronizasyon Sinyalı |
| 33 | VSYNC | Ben... | Dikey Senkronizasyon Sinyalı |
| 34 | DE | Ben... | Girdi verileri etkinleştir |
| 35 | NC | - | Açılmış |
| 36 | GND | Ben... | Güçlü Yer |
| 37 | XR | Ben... | Dokunmatik Panel PIN |
| 38 | YD | Ben... | Dokunmatik Panel PIN |
| 39 | XL | Ben... | Dokunmatik Panel PIN |
| 40 | YU | Ben... | Dokunmatik Panel PIN |
En yüksek mutlak sınır
| Ürün | Simge | Değer | Birim |
| Mantık için güç kaynağı voltajı | VDD | 3.0-3.6 | V |
| Giriş voltajı | Vin | VDD+0.3 | V |
| Çalışma sıcaklığı | Topr | - 20 ila 70 | °C |
| Depolama sıcaklığı | Tstg | -30'dan 80'e kadar | °C |
| Ürün | Simge | Min. | Türü | En fazla. | Birim | Test koşulları |
| Çalışma voltajı | VDD | 3.0 | 3.3 | 3.6 | V | - |
| Besleme akımı | IDD | - | TBD | - | mA | VDD=3.3V, Ta=25°C |
| Giriş voltajı | HIV | 0.7VDD | - | VDD | V | - |
| VIL | 0 | - | 0.3VDD | V | ||
| Giriş sızıntı akımı | IIL | - | TBD | - | mA | VIN=VDD veya VSS |
Arka ışık Elektrikli-optik özellikler
| Ürün | Simge | MIN | TYP | Max | Birlik |
Test Durum |
Not: |
| Güçlendirme Voltajı | Vf | 20.3 | 22.4 | 24 | V | Eğer=20mA | - |
| Besleme akımı | Eğer | - | 20 | - | mA | - | - |
| Ters Voltaj | Vr | - | - | 5 | V | - | |
| Güç dağılımı | Pd | - | 448 | - | mW | - | |
| LCM için ışık yoğunluğu |
- |
- | 500 | - | Cd/m2 | Eğer=20mA | - |
| LCM için tekillik | - | 70 | 75 | - | % | Eğer=20mA | - |
| Arka ışık rengi | Beyaz | ||||||
