Ürün ayrıntıları:
|
| Ürün: | 1,54 İnç OLED Ekran | Karar: | 128x64 Piksel Çözünürlük |
|---|---|---|---|
| Sürücü IC: | SSD1309 | Ekran modu: | Pasif Matris |
| Arabirim: | 8-bit 68XX/80XX Paralel, 4-Kablolu SPI, I2C | Ekran Rengi: | Beyaz, Sarı, Mavi |
| Optik: | Tüm Görüş Açıları | Anahat Dim.: | 42,04x27,22x1,45 mm |
| Aktif Alan: | 35.052 × 17.516 (mm) | Piksel aralığı: | 0,274 × 0,274 (mm) |
| Çalışma sıcaklığı: | -40°C ila +70°C | saklama derecesi.: | -40°C ila +85°C |
| Besleme gerilimi: | 1,65 - 3,3V | PIN numarası: | 24 pin |
| IC Paket Türü: | ÇARK DİŞİ | Modül Bağlantı Tipi: | ZIF |
| Görev: | 1/64 | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | SSD1309 OLED Ekran Modülü,ZIF FPC OLED Ekran Modülü,36 mm OLED Ekran Modülü |
||
1.54 inç 128x64 OLED Ekran SSD1309 Sürücü IC Ürün Tanımı
Ürün Hızlı İncelemesi
Model numarası SFOS154XZ-7096AN
Tip: Grafik
Yapı: COG
Boyutu: 1.54"
Kıyafet cihazı için uygun
128 x 64 Noktalı Matris
¢IC:SSD1309
3V Güç kaynağı
¥1/64 ücreti
Arayüz: 8-bit 68XX/80XX Paralel, 4 tel SPI, I2C
Renk: Beyaz / Mavi
Ürün Tanımı
SAEF 1.54 inç OLED Ekranı SFOS154XZ-7096AN, 128x64 pikselden, enine boyutu 1.54 inç'ten yapılmıştır.;SSD1309 denetleyici IC'si ile yerleştirilmiştir ve 6800/8080 8 bit paralel, I2C ve 4 telli seri SPI arayüzü üzerinden iletişim kurar.Bu SFOS154XZ-7096AN OLED ekran, cam üzerinde çip teknolojisine dayanıyor ve bu nedenle çok ince, sadece 1.45 mm derinlikte.
SFOS154XZ-7096AN bir COG yapısı OLED ekranıdır. Bu OLED modülü hafif, düşük güç ve çok ince, duvar / metre cihazları, ev uygulamaları, POS sistemi, Bulut / IoT sistemi için uygundur.El aletleri, akıllı teknoloji cihazları, enerji sistemleri, otomotiv, iletişim sistemleri, tıbbi enstrümanlar vb. SFOS154XZ-7096AN OLED modülü -40°C'den +80°C'ye kadar sıcaklıklarda çalışabilir;Saklama sıcaklıkları -40°C'den +85°C'ye kadar değişir..
Ürün Bilgisi
| Ürün: | 1.54 inçlik OLED ekran |
| Karar: | 128x64 piksel çözünürlüğü |
| Sürücü İK: | SSD1309 |
| Arayüz: | 8 bit 68XX/80XX Paralel, 4 tel SPI, I2C |
| Optik: | Tüm Bakış Açıları |
| Modül bağlantı tipi: | ZIF FPC 36mm |
| Ekran Kipi: | Pasif Matris |
| Görüntüleme Rengi: | Beyaz, Sarı, Mavi |
| Çizelge: | 42.04 X 27.22 X 1.45 mm |
| Etkin Alan: | 35.052 × 17.516 (mm) |
| Piksel Pitch: | 0.274 × 0.274 (mm) |
| Çalışma sıcaklığı: | -40°C - +70°C |
| Depolama sıcaklığı: | -40°C +85°C |
| Pin Numarası: | 24 Pin |
| Besleme voltajı: | 1.65 - 3.3V |
| IC Paketi Tipi: | COG |
| Görev: | 1/64 |
| Uygunluk: | REACH ve RoHS uyumlu |
1.54 inç 128x64 OLED Ekran SSD1309 Sürücü IC Ürün Çizimi
Pin Tanımı
Pin1 N.C. (GND) -Reserved Pin (Supporting Pin) Destekli pinler fonksiyon pinlerindeki gerginliklerin etkilerini azaltabilir.Bu iğne ESD koruma devresi olarak dış zemine bağlanmalıdır.
Pin2 VLSS Analog devreyi.
Pin3 VSS Mantıksal devrenin zemini
Pin4 N.C. -Reserved Pin, Fonksiyon pinleri arasındaki N.C. pinleri uyumlu ve esnek tasarım için ayrılmıştır.
Logik devresi için Pin5 VDD güç kaynağı.
Pin6 BS1 İletişim Protokolü Seç
Pin7 BS2 İletişim Protokolü Seçim 1 19 RES# IPower Reset for Controller and DriverBu pin reset sinyali girişidir. Pin düşük olduğunda, çipin başlatılması gerçekleştirilir.Normal çalışma sırasında bu iğne yüksek çekmek tutun.
Pin8 CS# Çip Seç
Pin9 RES#
Pin10 D/C# Veri/Komuta Kontrolü
Pin11 R/W# Oku/Yaz Seç veya Yaz
Pin12 E/RD# Oku/Yaz Etkinleştir veya Oku
Pin13~20 D0~D7 Ev sahibi veri girişi/çıkışı otobüsü
Pin21 IREF Parlaklık Düzenleme Mevcut Referansı.
Pin22 VCOMH COM sinyali için yüksek seviye çıkış voltajı.
OEL paneli için Pin23 VCC güç kaynağı.
Pin24 N.C. (GND) -Reserved Pin (Supporting Pin) Destekli pinler fonksiyon pinlerindeki gerginliklerin etkilerini azaltabilir.Bu iğne ESD koruma devresi olarak dış zemine bağlanmalıdır.

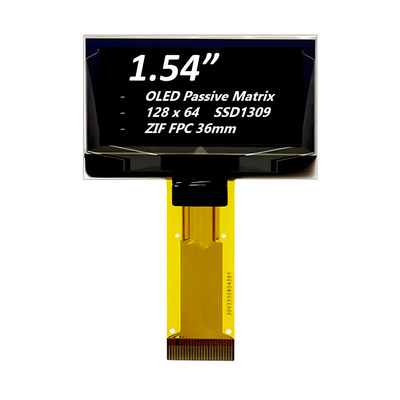

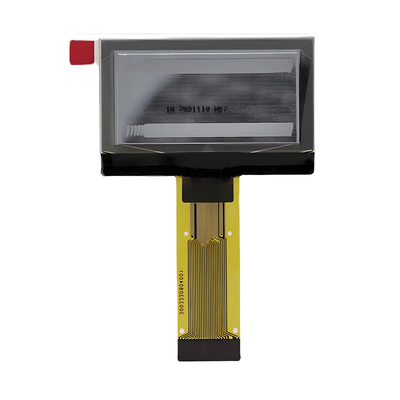

1.54 inç 128x64 OLED Ekran SSD1309 Sürücü IC Ürün Görüntüsü
