Ürün ayrıntıları:
|
| Ürün: | 3.5 inçlik LCD modülü | Karar: | 320x480 Piksel |
|---|---|---|---|
| Görüntüleme yönü: | saat 12 | dokunmatik ekran: | Dirençli dokunmatik panel |
| Kapak Camı Ölçüsü: | Özelleştirilebilir / isteğe bağlı | Arabirim: | RGB/MCU isteğe bağlı |
| PIN numarası: | 45 pim | Bağlantı: | ZIF FPC |
| Yüzey Parlaklığı: | 300cd/m2 (nits) | LED Ömrü: | 40.000 saat |
| Vurgulamak: | 320x480 TFT LCD,Rezistif dokunmatik ekranlı TFT LCD,3.5 inçlik TFT LCD |
||
3.5" 320x480 TFT LCD 12 Saat
Model numarası: SF-TC350H-8677A1-T
SF-TC350H-8677A1-T bir TFT-LCD modülüdür. TFT-LCD panelinden, sürücü IC'sinden, FPC'den, bir arka ışık ünitesinden ve dirençli dokunmatik ekrandan oluşur.5 ′′ ekran alanı 320X ((RGB) X480 piksel içerir ve 262K renklere kadar görüntüleyebilir.Bu ürün RoHS çevresel kriterine uygun.
SF-TC350H-8677A1-T, 3,5 inç çaplı bir TN iletim tipi TFT LCD ekran modülüdür.Bu TFT ekran modülü, MCU + RGB arayüzünü destekleyen ILI9488 sürücü IC'si kullanırBu 320x480 TFT LCD modülü, kontrast oranı (tipik değer) 500 ile 300 cd/m2 parlaklığa sahiptir:1Modül -20 ila +70°C sıcaklıkta çalışır, depolama sıcaklığı -30 ila +80°C arasında değişir.
Rezistif dokunmatik ekran 3.5 "TFT LCD ürün çizimi
PIN Tanımı
| Hayır, hayır. | PIN Adı | İ/Ç | Açıklama |
| 1 | GND | Ben... | Toprak |
| 2 | LEDA | O. | LED Anod |
| 3 | LEDK | O. | LED Katod |
| 4 | GND | Ben... | Toprak |
| 5 | VCC | Ben... | Güç kaynağı 2.8V Voltaj |
| 6 | VCC | Ben... | Güç kaynağı 2.8V Voltaj |
| 7 | GND | Ben... | Toprak |
| 8 | Dönüştür | Ben... | LCM Tekrar ayarlama giriş sinyali |
| 9 | VSYNC | Ben... | Çerçeve Dikey Senkronizasyon Sinyalı |
| 10 | HSYNC | Ben... | Hızlı Yatay Senkronizasyon Sinyalı |
| 11 | DOTCLK | Ben... | RGB Arabirimi İşlemleri için Nokta Saat Sinyalı |
| 12 | ENABLE | Ben... | RGB Arabirimi İşlemleri için Veri Etkinleştirme Sinyalı |
| 13 | GND | Ben... | Toprak |
| 14 | IM0 | Ben... | Arayüz mod sinyalini seçin. |
| 15 | IM2 | Ben... | Arayüz mod sinyalini seçin. |
| 16-31 | DB15-DB0 | İ/Ç | Verileri göster |
| 32 | GND | Ben... | Toprak |
| 33 | SDA | Ben... | Seri giriş sinyali |
| 34 | WRX-SCL | Ben... | Stroboskop sinyali giriş iğnesini oku |
| 35 | CSX | Ben... | Çip seçimi sinyali için giriş iğnesi |
| 36 | GND | Ben... | Toprak |
| 37 | XR | O. | Dokunmatik Panel Pin |
| 38 | YD | O. | Dokunmatik Panel Pin |
| 39 | XL | O. | Dokunmatik Panel Pin |
| 40 | YU | O. | Dokunmatik Panel Pin |
| 41 | DCX | Ben... | Kayıt seçme sinyali |
| 42 | IM1 | Ben... | Arayüz mod sinyalini seçin. |
| 43 | RDX | Ben... | Sinyal oku |
| 44 | GND | Ben... | Toprak |
| 45 | TE | Ben... | TE (Tearing Effect) çıkış sinyali olarak hizmet eder. |
Mutlak Maksimum Reytingler
| Ürün | Simge | Değer | Birim |
| Mantık için güç kaynağı voltajı | VDD | 1.6~3.3 | V |
| Giriş voltajı | Vin | VDD+0.3 | V |
| Çalışma sıcaklığı | Topr | - 20 ila 70 | °C |
| Depolama sıcaklığı | Tstg | -30'dan 80'e kadar | °C |
DC Özellikleri (VDD=2.8V,Ta=25°C)
| Ürün | Simge | Min. | Türü | En fazla. | Birim | Test koşulları |
| Çalışma voltajı | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Besleme akımı | IDD | - | - | 5 | mA | VDD=2.8V, Ta=25°C |
| Giriş voltajı | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Giriş sızıntı akımı | IIL | - Bir.0 | - | 1.0 | mA | VIN=VDD veya VSS |
Arka ışık Elektrikli-optik özellikler
| Ürün | Simge | MIN | TYP | Max | Birlik |
Test Durum |
Not: |
| Güçlendirme Voltajı | Vf | - | 19.2 | - | V | Eğer=20 mA | - |
| Besleme akımı | Eğer | - | 20 | - | mA | - | - |
| Ters Voltaj | Vr | - | - | 5 | V | - | |
| Güç dağılımı | Pd | - | - | - | mW | - | |
| LCM için ışık yoğunluğu |
- |
- | 300 | - | Cd/m2 | Eğer=20mA | - |
| LCM için tekillik | - | 80 | - | - | % | Eğer=20 mA | - |
| Arka ışık rengi | Beyaz | ||||||
Dokunmatik ekran panelinin özellikleri
| Ürün | Simge | - Min. | Tip. | - Max. - Hayır. | birim | Not: |
| Şeffaflık | - | - | 82 | - | % | JIS K-7105 |
| Bulut | - | - | 1 | - | % | JIS K-7105 |
| Yüzey Sertliği | - | - | 3 | - | H | 150gf 45° |
| FPC Peeling Gücü | - | 5 | - | N | 90° yukarı | |
| FPC bükme | - | - | 3 | - | döngü | R=1.0, 90° |
| Giriş gücü | - | - | 50 | Gf | - | |
| Adlık Voltaj | V dokunuşu | 7 | V | DC | ||
| X Eksen Direnişi | Rx | 150 | 500 | FPC PIN | ||
| X Eksen Direnişi | Ry | 300 | 900 | |||
| Doğruluk | - | - | ± 15 | ±2.0 | % | - |
| Çene çalıyor. | - | - | - | 15 | ms | - |
| İzolasyon Direnci | Ri | 10 | - | - | MΩ | - |
| Notlar Yaşam | - | 100,000 | - | - | Zaman | - |
| Girdi Süresi | - | 1,000,000 | - | - | Zaman | - |
Optik özellikleri
| - Hayır, hayır. | BİLGİ | Simge | Koşullar | Spesifikasyon | Birim | Not: | |||
| Min. | Tip | En fazla. | |||||||
| 1 | Yanıt Zamanı | Tr+Tf | 25°C | - | 12 | 24 | Bayan | (1) ((2) | |
| 2 | Akışkanlık ((Polarizatör olmadan) | T ((%) | - | - | 14.74 | - | - | - | |
| 3 | Kontrast oranı | Kr |
θ=0, Normal bakış açısı |
400 | 500 | - | - | (1) (3) | |
| 4 |
İzleme Açı
|
- Evet. | θR | CR>10 | - | 70 | - | Değ | - |
| θL | - | 70 | - | ||||||
| Ver. | Θ+ | - | 70 | - | |||||
| - Evet. | - | 60 | - | ||||||
| 5 | Renklilik | Beyaz | X | C ışığı | 0.283 | 0.303 | 0.323 | - | - |
| Y | 0.305 | 0.325 | 0.345 | ||||||
| Kırmızı | X | 0.606 | 0.626 | 0.646 | |||||
| Y | 0.314 | 0.334 | 0.354 | ||||||
| Yeşil | X | 0.257 | 0.277 | 0.297 | |||||
| Y | 0.529 | 0.549 | 0.569 | ||||||
| Mavi | X | 0.122 | 0.142 | 0.162 | |||||
| Y | 0.102 | 0.122 | 0.142 | ||||||

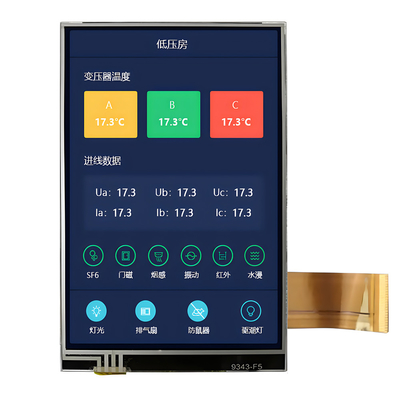

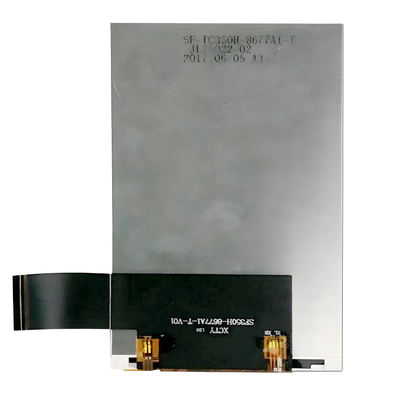

Rezistif dokunmatik ekran 3.5 "TFT LCD Ürün Görüntüsü
