Ürün ayrıntıları:
|
| Ürün: | 2,6 inç TFT LCD ekran | Karar: | 480X320 |
|---|---|---|---|
| Görüntüleme yönü: | IPS, Tüm Görüş Açıları | dokunmatik ekran: | Rezistif dokunmatik panel (RTP) |
| Sürücü IC: | R61531 | PIN numarası: | 40 PIN |
| Bağlantı: | FPC konektör tipi | Yüzey Parlaklığı: | 250 cd/m2 (sirke) |
| Çalışma sıcaklığı.: | -20℃ ila +70℃ | Arabirim: | MCU |
| LED Ömrü: | 40.000 saat | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 480x320 Resistif Dokunmatik Ekranlı TFT LCD,2.6 inç Resistif Dokunmatik Ekranlı TFT LCD,MCU Arayüzü Resistif Dokunmatik Ekran TFT LCD |
||
Bu ürün hakkında Resistive Touchscreen TFT LCD 2.6 inç SF-TC260A-9954A-T
Açıklama
2,6 inç dirençli dokunmatik ekranlı TFT LCD ekranı SF-TC260A-9954A-T, çeşitli elektronik cihazlarda yaygın olarak kullanılan bir ekran ürünüdür.6 inç SF-TC260A-9954A-T: Ekranın çapı 2,6 inç, dirençli dokunmatik ekran teknolojisi, MCU arayüzü, 480x320 piksel çözünürlüğü ve 262K tam renkli teknoloji kullanıyor.Tüm ekranın net ve canlı görüntüler sağlayabilmesini sağlarKullanıcılara geniş bir görüntüleme açısı sağlamak için IPS teknolojisini benimsemek, farklı açılardan görüntü kalitesinin korunabilmesini sağlamak.Bu ürünün çalışma sıcaklık aralığı -20 ° C' den 70 ° C' ye kadar, çeşitli kullanım ortamlarına uygundur.
Çizim
PIN Tanımı
| Hayır, hayır. | PIN Adı | İ/Ç | Açıklama |
| 1 | YU | İ/Ç | Dokunmatik Panel giriş sinyali |
| 2 | XL | İ/Ç | Dokunmatik Panel giriş sinyali |
| 3 | YD | İ/Ç | Dokunmatik Panel giriş sinyali |
| 4 | XR | İ/Ç | Dokunmatik Panel giriş sinyali |
| 5 | GND | P | Toprak |
| 6 | IOVCC | P | Güç kaynağı 2.8V/1.8V Voltaj |
| 7 | VCI | P | Güç kaynağı2.8V Voltaj |
| 8 | IM0 | Ben... | 8BIT/16BIT SELEKSİYON |
| 9 | GND | P | Toprak |
| 10 | Dönüştür | Ben... | LCM Tekrar ayarlama giriş sinyali |
| 11 | CS | Ben... | Çip seçimi sinyali için giriş iğnesi |
| 12 | RS | Ben... | Komuta/veri seçme sinyali. |
| 13 | GND | P | Toprak |
| 14 | WR | Ben... | Stroboskop sinyali yaz |
| 15 | RD | Ben... | Stroboskop sinyalini oku. |
| 16~31 | DB0-DB15 | İ/Ç | Veri sinyali |
| 32 | GND | P | Toprak |
| 33 | LED_A | P | LED Anod |
| 34 | LED_K1 | P | LED Katod |
| 35 | LED_K2 | P | LED Katod |
| 36 | LED_K3 | P | LED Katod |
| 37 | LED_K4 | P | LED Katod |
| 38 | LED_K5 | P | LED Katod |
| 39 | LED_K6 | P | LED Katod |
| 40 | GND | P | Toprak |
En yüksek mutlak sınır
| Ürün | Simge | Değer | Birim |
| Mantık için güç kaynağı voltajı | VDD | 1.6~3.3 | V |
| Giriş voltajı | Vin | VDD+0.3 | V |
| Çalışma sıcaklığı | Topr | - 20 ila 70 | °C |
| Depolama sıcaklığı | Tstg | -30'dan 80'e kadar | °C |
DC Özellikleri (VDD=2.8V,Ta=25°C)
| Ürün | Simge | Min. | Türü | En fazla. | Birim | Test koşulları |
| Çalışma voltajı | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Besleme akımı | IDD | - | - | 5 | mA | VDD=2.8V, Ta=25°C |
| Giriş voltajı | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Giriş sızıntı akımı | IIL | - Bir.0 | - | 1.0 | mA | VIN=VDD veya VSS |
Arka ışık Elektrikli-optik özellikler
| Ürün | Simge | MIN | TYP | Max | Birlik |
Test Durum |
Not: |
| Güçlendirme Voltajı | Vf | 3 | 3.2 | 3.4 | V | Eğer= 90 mA | - |
| Besleme akımı | Eğer | - | 90 | - | mA | - | - |
| Ters Voltaj | Vr | - | - | 5 | V | - | |
| Güç dağılımı | Pd | - | 192 | - | mW | - | |
| LCM için ışık yoğunluğu |
- |
250 | 300 | - | Cd/m2 | Eğer= 90 mA | - |
| LCM için tekillik | - | 80 | - | - | % | Eğer= 90 mA | - |
| Arka ışık rengi | Beyaz | ||||||
Dokunmatik ekran panelinin özellikleri
| Ürün | Simge | - Min. | Tip. | - Max. - Hayır. | birim | Not: |
| Şeffaflık | - | - | 82 | - | % | |
| Bulut | - | - | 1 | - | % | |
| Yüzey Sertliği | - | - | 3 | - | H | |
| FPC Peeling Gücü | - | 5 | - | N | ||
| FPC bükme | - | - | 3 | - | döngü | |
| Giriş gücü | - | - | 50 | Gf | ||
| Adlık Voltaj | V dokunuşu | 7 | V | |||
| X Eksen Direnişi | Rx | 200 | 500 | |||
| X Eksen Direnişi | Ry | 400 | 1000 | |||
| Doğruluk | - | - | ± 15 | ±2.0 | % | - |
| Çene çalıyor. | - | - | - | 20 | ms | - |
| İzolasyon Direnci | Ri | 10 | - | - | MΩ | - |
| Notlar Yaşam | - | 50,000 | - | - | Zaman | - |
| Girdi Süresi | - | 1,00,000 | - | - | Zaman | - |
Optik özellikleri
| - Hayır, hayır. | BİLGİ | Simge | Koşullar | Spesifikasyon | Birim | Not: | |||
| Min. | Tip | En fazla. | |||||||
| 1 | Yanıt Zamanı | Tr+Tf | 25°C | - | 15 | - | Bayan | (1) ((2) | |
| 2 | İletişim (PL ile) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | Kontrast oranı | Kr |
θ=0, Normal bakış açısı |
- | 600 | - | - | (1) (3) | |
| 4 |
İzleme Açı
|
- Evet. | θR | CR>10 | 80 | - | Değ | - | |
| θL | 80 | - | |||||||
| Ver. | Θ+ | 80 | - | ||||||
| - Evet. | 80 | - | |||||||

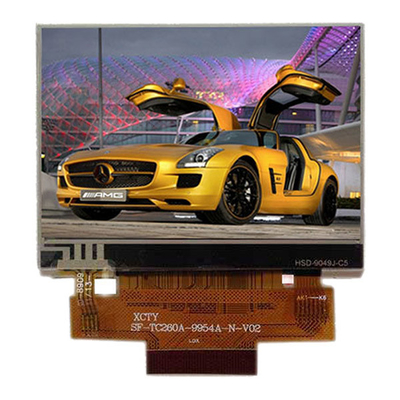

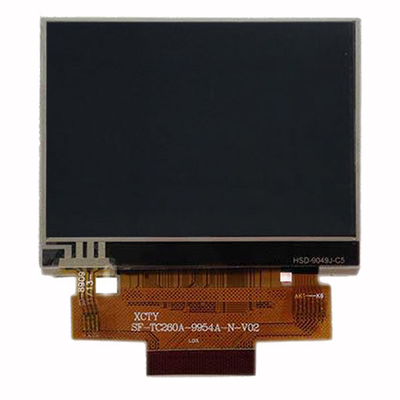

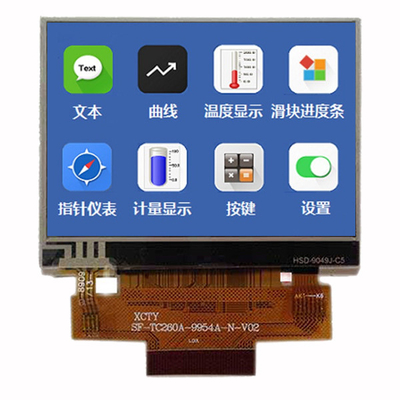

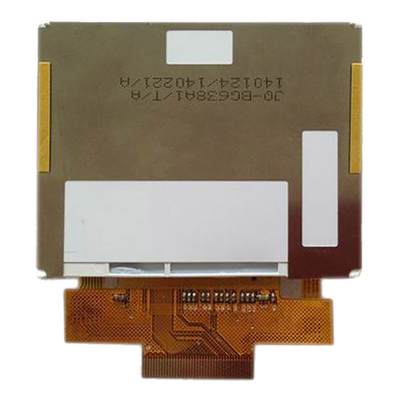

Ürün Görüntüsü
