Ürün ayrıntıları:
|

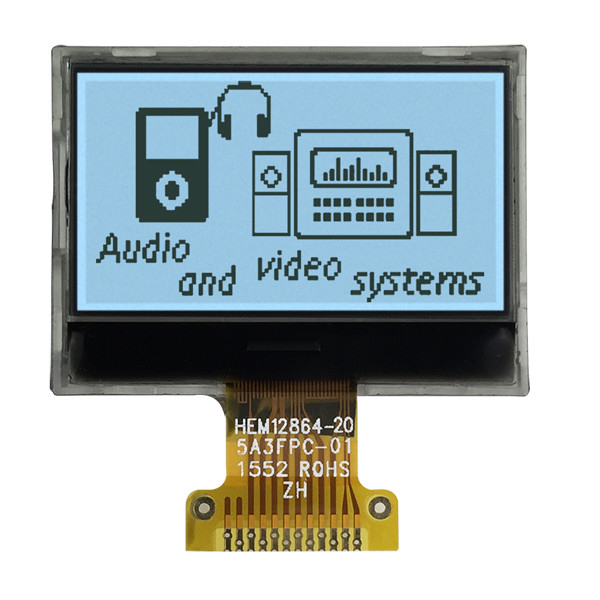

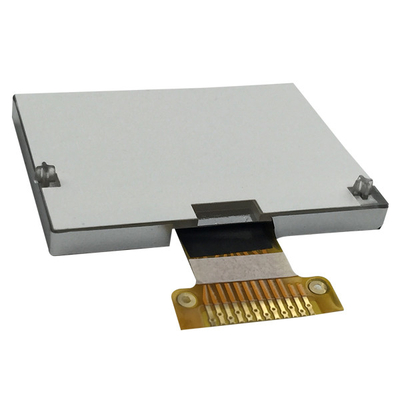

Ürün: | Standart 128x64 LCM | Karar: | 128x64 nokta |
---|---|---|---|
Yönü Görüntüle: | saat 6 | LCD Tipi: | FSTN, Pozitif |
Polarizör Tipi: | transflektif | Modül boyutu: | 40,0U×28,0G×4,5(maksimum)Y |
görüş alanı: | 37,0×20,0 mm | Sürücü IC: | ST7567 |
PIN numarası: | 28 pin | arayüzler: | 6800 Serisi VEYA 8080 Serisi MPU |
Çalışma sıcaklığı: | -20°C ila +70°C | Besleme gerilimi: | 3,3V(Tipik Değer) |
Ömür: | 40.000 saat | uyma: | REACH ve RoHS Uyumlu |
Vurgulamak: | 128x64 FSTN Grafik LCD Ekranı,Pozitif LCD Grafik LCD Ekranı,12864 Nokta Grafik LCD Ekranı |
Özellikleri
Mekanik Özellikler
BİLGİ | Özellikler | Birlik |
Modül Boyutu ((L×W×H) | 40.0L x 28.0.0W×4.5 ((max) H | mm |
Görünüm Alanı ((W × H) | 37.0×20.0 | mm |
Etkili Alan | 128×64 | nokta |
Dot Pitch ((W × H) | 0.27×0.27 | mm |
Nokta Boyutu ((W × H) | 0.245×0.245 | mm |
Çizim
Pin Tanımı
BİLGİ | SYMBOL | Seviye | FONKSYON |
1 | VDD | +3.3V | Mantık için güç kaynağı |
2 | C86 | H/L | H:6800 Paralel L:8080 Paralel |
3 | VSS | 0V | Güçlü Yer |
4 | V0 | - Evet. |
Bu terminal ve VSS terminal arasında bir kondansatör bağlayın |
5 | V1 | - Evet. | |
6 | V2 | - Evet. | |
7 | V3 | - Evet. | |
8 | V4 | - Evet. | |
9 | CAP2- | - Evet. | Bu terminal ve CAP2 + terminal arasında bir kondansatör bağlayın |
10 | CAP2+ | - Evet. | Bu terminal ve CAP2 terminal arasında bir kondansatör bağlayın |
11 | CAP1- | - Evet. | Bu terminal ve CAP1 terminal arasında bir kondansatör bağlayın |
12 | CAP1+ | Bu terminal ve CAP1 + terminal arasında bir kondansatör bağlayın | |
13 | CAP3+ | - Evet. | Bu terminal ve CAP1 terminal arasında bir kondansatör bağlayın |
14 | VOUT | Bu terminal ve VSS veya VDD terminal arasında bir kondansatör bağlayın | |
15 | VSS | 0V | Güçlü Yer |
16 ~ 23 |
D7~D0 |
H/L |
8 bitlik iki yönlü veri otobüsü |
24 |
/RD |
H/L |
8080 Paralel:Bu sinyal L olduğunda veri otobüsü çıkış durumundadır. 6800 Paralel:Bu, 6800 Serisi MPU'nun etkin saat giriş terminalı. |
25 |
/WR |
H/L |
8080 Paralel: Veri otobüsündeki sinyaller /WR sinyalinin yükselen kenarında kilitlenir. 6800 Paralel:H:Okur L:Yazar |
26 | A0 | H/L |
H: D0 ila D7'nin görüntüleme verileri olduğunu gösterir. L:D0 ila D7'nin kontrol verileri olduğunu gösterir. |
27 | /RES | H/L | Tekrar ayarlama işlemi /RES sinyal düzeyi tarafından yapılır. |
28 | CS1 | L | Çip seçme sinyali |
Görüntüleme Veriler RAM (DDRAM)
Display Data RAM, LCD için piksel verilerini depolar. 64 satır 128 sütun adreslenebilir dizidir. Her piksel, sayfa ve sütun adresleri belirlendiğinde seçilebilir.satırlar 8 satırdan oluşan 8 sayfaya (Page 0~Page 7) ayrılır. Veriler her satırın 8 satırına yazılır. D0'dan D7'ye doğrudan sayfa.LCD denetleyici ve MPU arayüzü çalıştırılır.bağımsız olarak, veriler görüntülenirken aynı zamanda RAM'e yazılabilirLCD'de yanıp sönmeden.
Sayfa Adresi Devre
Bu devre, veri RAM'ini görüntülemek için bir sayfa adresi sağlamak içindir.DDRAM içeriğine erişmeden önce Sayfa Adresi ayarlanmalıdır.Sayfa Adresi 8 simgeler için özel bir RAM alanı ve görüntüleme verileri D0 sadece geçerlidir.
Sütun Adresi Devre
Sütun Adresi Çember, Sütun Adresini sağlayan 8 bitlik bir ön ayar sayıcısına sahiptir.Görüntüleme Verileri RAM (DDRAM). DDRAM sütun adresi, Set Column Address komutu ile belirlenir. Belirtilen sütun adresi, her görüntüleme verisi okuma/yazma erişiminde artır.Bu MPU görüntüleme verilerine sürekli erişilebilmesini sağlar. Kontrol bayrağı MY COM yastıklarının çıkış sırasını tersine çevirebilir. Ve MX bayrağı sütun adresi ve SEG çıkışları arasındaki ilişkiyi tersine çevirmeyi mümkün kılar.MX bayrak ayarını değiştirdikten sonra DDRAM'a gösterilen veriler.Lütfen ST7565 veri sayfasına bakın.
