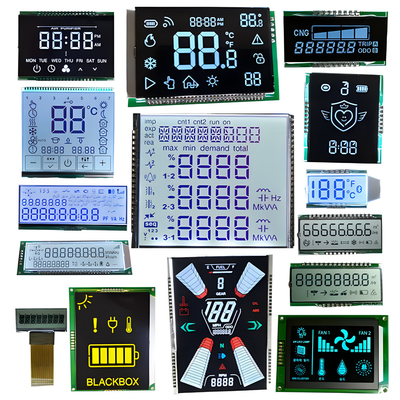

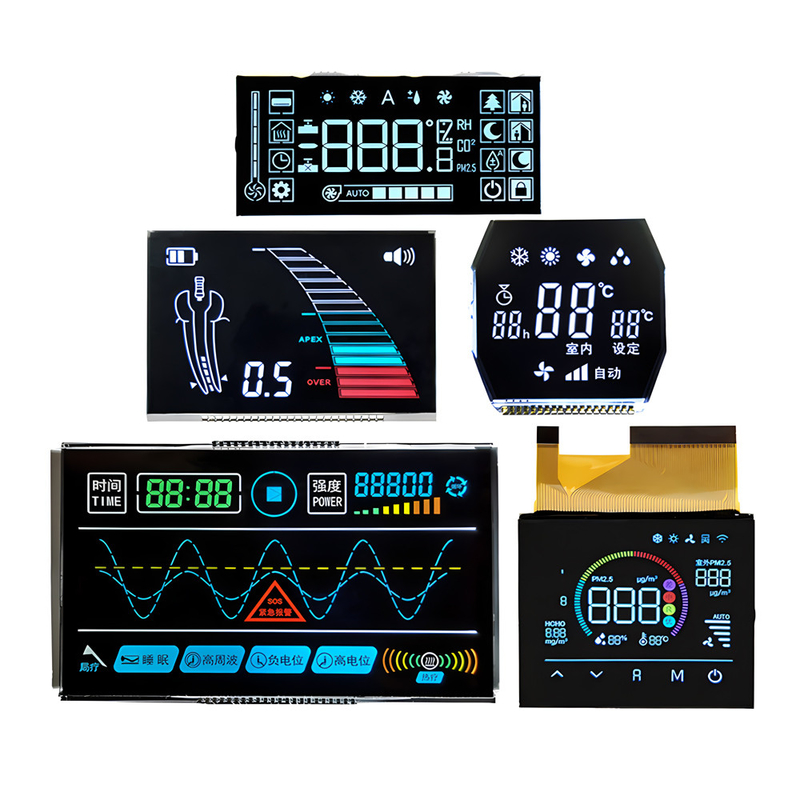

Ürün ayrıntıları:
|
| Ürün: | Özel TN HTN LCD Panel | Ekran Kipi: | Pozitif, Yansıtıcı/Yansıtıcı |
|---|---|---|---|
| Sürüş Durumu: | Çoklu Sürüş | Çalışma gerilimi: | 3.0 volt |
| Optik: | Tüm Görüş Açıları | Ekran Tipi: | TN YÜKSEK |
| Boyut: | 2.4 inç veya Özel Yapım | Arka ışık: | Beyaz / Kehribar / Mavi / Sarı |
| Çalışma sıcaklığı: | -30°C ila +80°C | saklama derecesi.: | -35°C ila +85°C |
| Bağlantı: | metal pin bağlantısı | uyma: | REACH ve RoHS Uyumlu |
| Garanti: | Bir Yıl | Tepki Süresi: | 0,1 ms |
| Vurgulamak: | Elektrik sayaçları LCD Ekranı,TN HTN LCD Ekranı,özel LCD ekranı |
||
Özellik
1 Ekran Modu:TN/TRANSMISSIVE POSITIVE
2 Sürüş Durumu: 1/4Duty, 1/3Bias,5.0V
3 Görme yönü:6Saat 9'da.
4 Çalışma sıcaklığı: 30°C 80°C
5 Depolama sıcaklığı: -40°C -90°C
6 Bağlantı:PIN
Mutlak maksimum derecelendirme
| - Hayır, hayır. | Ürün | Reyting | Birim | Koşullar |
| 1 |
Maksimum AC uygulanan voltaj
|
10 | V | 1 saat |
| 2 |
Sınırlı DC uygulanan voltaj
|
30 | Mv | 100 saat |
| 3 |
Çalışma sıcaklık aralığı
|
-30+80 | °C |
Karartma yok.
|
| 4 |
Depolama sıcaklık aralığı
|
-40 + 90 | °C |
Karartma yok.
|
Elektro-Optik Özellikler
| Hayır |
BİLGİ
|
Simge
|
TEMP(°C)
|
Reyting |
Birim
|
Not:
|
||||
|
Min.
|
Tip
|
En fazla.
|
||||||||
| 1 |
Çalışma Voltajı |
Vop | 25 | 4.8 | 5.0 | 5.2 | V | Not 1 | ||
| 2 |
Yanıt Zamanı
|
Kalkma Zamanı
|
Tr | 25 | 100 | ms | Not2 | |||
|
Sonbahar Zamanı
|
Tf | 25 | 150 | |||||||
| 3 |
Çalışma sıklığı |
fF | 25 | 75 | Hz | |||||
| 4 |
Kontrast oranı |
Kr | 25 | 2 | 5 | Not 3 | ||||
| 5 |
Görme Yönü |
6Saat 9'da. | Not 4 | |||||||
| 6 |
Görme açısı Cr≥2
|
12H = 90° | θup | 25 | 5 | Değ | Not 4 | |||
| 6H f = 270° | θ aşağı | 40 | ||||||||
| 3H f =0° | sol | 30 | ||||||||
| 9H f =180° | θdoğru | 30 | ||||||||
| 7 |
Mevcut Tüketim |
- Evet. | 25 | 3.0 | μA | Not 5 | ||||
Bölünmüş LCD ekranların avantajları:
düşük maliyetli
Diğer LCD ekran teknolojileri ile karşılaştırıldığında, segmentli ekranlar büyük ölçekli uygulamalar için düşük maliyetli özel bir çözüm sunar.
Yüksek kontrast
Tasarıma göre, segmentli ekran görünen ve gizli elemanlar arasındaki dinamik kontrastı gösterir.
düşük güç tüketimi
Bu ekran türü çok az pil gücü gerektirir ve bu nedenle pille çalışan cihazlar için çok uygundur.
Bölünmüş LCD paneller için sıvı tipi:
TN (dönmüş nematik)
En yaygın segment ekran sıvısı
Asgari maliyet seçimi
STN (Süper Twisted Nematic)
En geniş bakış açısını sağlayın
TN'den daha pahalı
FSTN (ince filmli süper bükülmüş nematik)
En net kontrastı sağla.
TN'den daha pahalı
Kişiselleştirme
| Uygulama | Metre göstergesi |
| İçeriği Göster | rakamlar+noktalar+örnekler |
| Çalışma voltajı | 3.3V veya talebinize göre |
| Sürüş yöntemi | İsteğinize göre |
| Görme açısı | 6H 9H 12H |
| LCD modu | TN STN FSTN HTN VA DFSTN isteğe bağlı |
| Görüntüleme modu | Negatif pozitif yansıtıcı transfleksif bulaşıcı |
| Bağlantı modu | Metal iğne / kauçuk / diğerleri |
| Arkaplan ışığı | Sıfır veya beyaz ve mavi arka ışıkla |
| Voltaj sürüşü | Dinamik voltaj |
| Kontrolör | Sıfır ya da talebe göre |
| Arayüz | I2C veya diğer |
| Çalışma voltajı | -20~+70°C (genel), talebinize göre |
| Depolama voltajı | -30~+80°C (genel), talebinize göre |
| OEM/ODM | Kabul edildi. |
| Sistem tasarımı | LCD modülü ile ilgili sistem yazılımı ve donanım tasarımı kabul edilir |
| Garanti | 12 ay ücretsiz, paralı garanti yükleme süresi |
| Paketleme | Plastik torba + köpük + karton |
| Karton boyutu | 41.5x36x50cm |
| Örnek teslim süresi | 3-20 iş günü |
| Zamanlama özelleştir | 15-30 iş günü |
| Üretim süreci | Mümkün tasarımlar için 7 gün,Özel: 35 ~ 40 gün |
| Sertifikasyon | Rohs, ulaş. |
Ambalaj ve Nakliye
| Paketleme | Plastik torba + köpük + karton |
| Karton Boyutu | 41.5cm*36.0cm*50cm veya özel olarak, 100-300 PCS/karton |
| Brüt ağırlık | 15.0 -20KGS |
| MOQ | 50 çift anne bardak |
| Özel ambalaj | Anlaşılabilir |
| Nakliye süresi | Genellikle DHL ile 5 gün içinde tüm bölgeye |
