Ürün ayrıntıları:
|
| Ürün: | Özel TN HTN LCD Panel | Ekran Kipi: | Pozitif, Yansıtıcı/Yansıtıcı |
|---|---|---|---|
| Sürüş Durumu: | Çoklu Sürüş | Çalışma gerilimi: | 3.0 volt |
| Optik: | Tüm Görüş Açıları | Ekran Tipi: | TN YÜKSEK |
| Boyut: | 2.4 inç veya Özel Yapım | Arka ışık: | Beyaz / Kehribar / Mavi / Sarı |
| Çalışma sıcaklığı: | -30°C ila +80°C | saklama derecesi.: | -35°C ila +85°C |
| Bağlantı: | metal pin bağlantısı | uyma: | REACH ve RoHS Uyumlu |
| Garanti: | Bir Yıl | Tepki Süresi: | 0,1 ms |
| Vurgulamak: | 7 Segment LCD Panel Üreticisi,Özel 7 Segment LCD Panel |
||
Açıklama
En basit TN LCD paneli, iki kutuplaştırıcıdan, şeffaf elektrotlara sahip iki cam substrattan, ITO (indium çinko oksit),ve elektrotların arasına sıvı kristal malzemenin ince bir katmanı yerleştirilmiştir..
Voltaj kapandığında, ışık kaynağından gelen doğal ışık, üst polarizörden polarlaştırılmış bir ışık çizgisine dönüşür.Sıvı kristal katmanla birlikte bükülür. Alt camdan aşağı polarizasyona ulaşmak için 90 derece bükülür.Polarizasyon ışığı alt polarizatöre paralel olduğundan, polarizatörden ışık (beyaz veya gri piksel) görebiliriz.
Voltaj açıldığında, sıvı kristal molekülleri cam yüzeyine dik olur ve elektrik alanının etkisi altında bozulmalarını kaybederler.Polarize ışık nematik sıvı kristal katmanla karşılaştığında, doğrusal ışığın dikey konumu ve alt polarizatör nedeniyle, alt polarizatör tarafından engellenir.Biz gerçekten ışık gördük.
Özetle şunu anlıyoruz:
Neden TN çarpık ekranı diyoruz çünkü 90 derece çarpıtıyor,
Yukarıda beyaz veya gri bir arka plan üzerinde siyah bir karakter olan pozitif bir görüntü var.
Cam paneller için iki mod vardır: Pozitif mod (siyah metin ile beyaz/gri arka plan) veya negatif mod (siyah arka planla beyaz/gri metin).TN LCD'nin kağıt beyaz bir arka plan alamamasının nedeni, kutuplaşmanın ışığın çoğunu kesmesidir., ve sadece ışığın %20 ila %40'ı TN LCD'den geçebilir.
1 Ekran Modu:VA/TN/TRANSMISSIVE/NEGATIVE
2 Sürüş Durumu: 1/8Duty, 1/4Bias,5.0V
3 Görme yönü:6Saat 9'da.
4 Çalışma sıcaklığı: -0°C'den 50°C'ye
5 Depolama sıcaklığı: -10°C 60°C
6 Bağlantı: PIN
Elektro-Optik Özellikler
| Hayır |
BİLGİ
|
Simge
|
TEMP(°C)
|
Reyting |
Birim
|
Not:
|
||||
|
Min.
|
Tip
|
En fazla.
|
||||||||
| 1 |
Çalışma Voltajı |
Vop | 25 | 4.8 | 5.0 | 5.2 | V | Not 1 | ||
| 2 |
Yanıt Zamanı
|
Kalkma Zamanı
|
Tr | 25 | 100 | ms | Not2 | |||
|
Sonbahar Zamanı
|
Tf | 25 | 150 | |||||||
| 3 |
Çalışma sıklığı |
fF | 25 | 75 | Hz | |||||
| 4 |
Kontrast oranı |
Kr | 25 | 2 | 5 | Not 3 | ||||
| 5 |
Görme Yönü |
6Saat 9'da. | Not 4 | |||||||
| 6 |
Görme açısı Cr≥2
|
12H = 90° | θup | 25 | 5 | Değ | Not 4 | |||
| 6H f = 270° | θ aşağı | 40 | ||||||||
| 3H f =0° | sol | 30 | ||||||||
| 9H f =180° | θdoğru | 30 | ||||||||
| 7 |
Mevcut Tüketim |
- Evet. | 25 | 3.0 | μA | Not 5 | ||||
Güvenilirlik Testleri
| Test Ürünü | Test Durumu |
|
Yüksek sıcaklıkta ve nemde saklama
|
60°C,90%RH, 48 saat; |
|
Düşük sıcaklıkta depolama
|
-10°C, 48 saat. |
|
Yüksek sıcaklıkta depolama
|
+60°C, 48 saat |
|
Düşük sıcaklıkta çalışmak
|
0°C, 48 saat, belirtilen voltaj |
|
Yüksek sıcaklıkta çalışmak
|
+50°C, 48 saat, belirtilen voltaj |
Kişiselleştirme
| Uygulama | Metre göstergesi |
| İçeriği Göster | rakamlar+noktalar+örnekler |
| Çalışma voltajı | 3.3V veya talebinize göre |
| Sürüş yöntemi | İsteğinize göre |
| Görme açısı | 6H 9H 12H |
| LCD modu | TN STN FSTN HTN VA DFSTN isteğe bağlı |
| Görüntüleme modu | Negatif pozitif yansıtıcı transfleksif bulaşıcı |
| Bağlantı modu | Metal iğne / kauçuk / diğerleri |
| Arkaplan ışığı | Sıfır veya beyaz ve mavi arka ışıkla |
| Voltaj sürüşü | Dinamik voltaj |
| Kontrolör | Sıfır ya da talebe göre |
| Arayüz | I2C veya diğer |
| Çalışma voltajı | -20~+70°C (genel), talebinize göre |
| Depolama voltajı | -30~+80°C (genel), talebinize göre |
| OEM/ODM | Kabul edildi. |
| Sistem tasarımı | LCD modülü ile ilgili sistem yazılımı ve donanım tasarımı kabul edilir |
| Garanti | 12 ay ücretsiz, paralı garanti yükleme süresi |
| Paketleme | Plastik torba + köpük + karton |
| Karton boyutu | 41.5x36x50cm |
| Örnek teslim süresi | 3-20 iş günü |
| Zamanlama özelleştir | 15-30 iş günü |
| Üretim süreci | Mümkün tasarımlar için 7 gün,Özel: 35 ~ 40 gün |
| Sertifikasyon | Rohs, ulaş. |

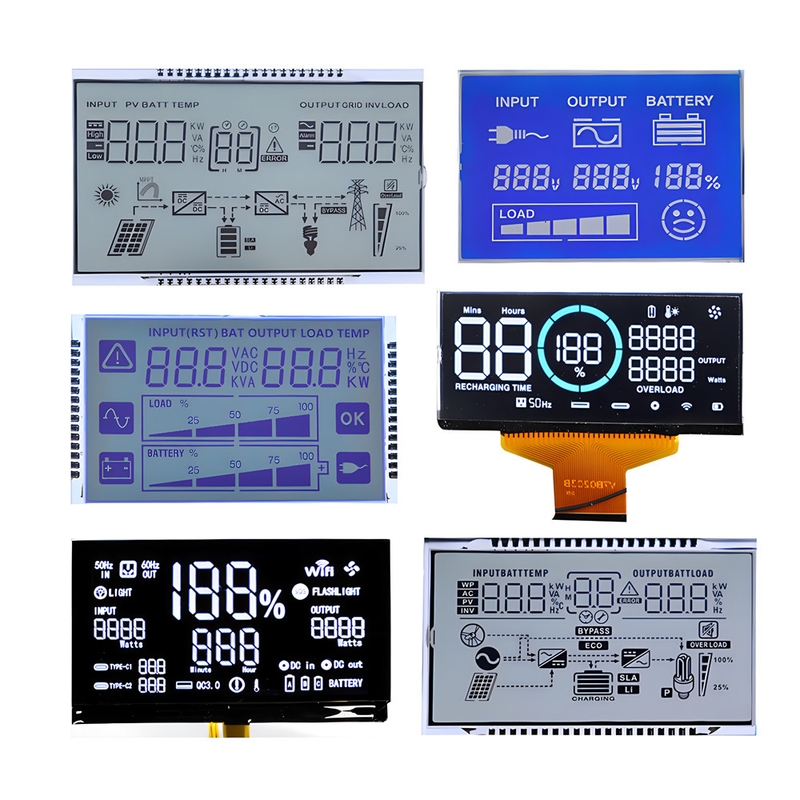

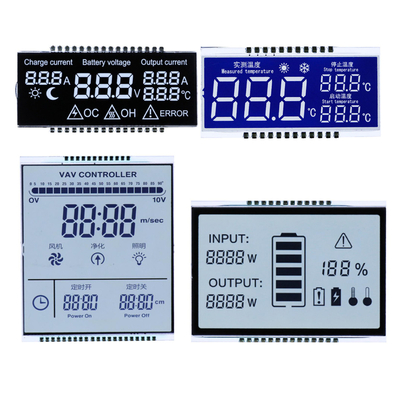

Tanıtım Ürünleri
