Ürün ayrıntıları:
|
| Ürün: | 2.8 inç Yuvarlak TFT Ekranı | Karar: | 480 (RGB) x 480 Nokta |
|---|---|---|---|
| dokunmatik ekran: | Kapasitif dokunmatik ekran (CTP) | Görüntüleme yönü: | IPS tam görüş açısı |
| Sürücü IC: | SC7701S | PIN numarası: | 30 pim |
| Bağlantı: | ZIF | Yüzey Parlaklığı: | 250 cd/m2 (sirke) |
| Arabirim: | RGB 18 bit | LED Ömrü: | 40.000 saat |
| Tepe:: | -20°C ila +70°C | Anahat boyutu: | 86.7 ((W)) × 86.7 ((H) × 4.19 ((T) mm |
| Aktif: | 70.13 ((W) x70.13 ((H) mm | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 2.8 inçlik dairesel LCD ekran,480x480 Nokta Dairesel LCD Ekranı,8 bit RGB Arabirim Yuvarlak LCD Ekran |
||
2.8 inç 480x480 Yuvarlak TFT LCD Ekran Modülü
| Genel Bilgiler | Spesifikasyon | Birim |
| Ana panel | ||
| Gösterim alanı ((AA)) | 70.128 ((H) *70.128 ((V) (2.8 inç) | mm |
| Sürücü elemanı | a-Si TFT aktif matris | - |
| Renkleri göster | 16.7M | Renkler |
| Piksel sayısı | 480 ((RGB) * 480 | noktalar |
| Piksel düzenlemesi | RGB dikey şeridi | - |
| Pikselleşme | 0.180 ((H) *0.180 ((V) | mm |
| Görme açısı | Hepsi | Saat iki. |
| Sürücü IC | ST7701S | - |
| Renkli Piksel Düzenlemesi | RGB dikey şeridi | |
| Görüntüleme modu | İletişimsel/ Normalde Siyah | - |
| Çalışma sıcaklığı | -20+70 | °C |
| Depolama sıcaklığı | -30+80 | °C |
Mekanik Bilgi
| Ürün | - Min. | Tipik. | - Max. - Hayır. | Birim | Not: | |
| Modül boyutu | Yatay ((H) | - | 86.7 | - | mm | - 0 oldu.1 |
| Dikey ((V) | - | 86.7 | - | mm | - 0 oldu.1 | |
| Derinlik ((D) | - | 4.19 | - | mm | ±0.3 | |
| Ağırlık | - | TBD | - | g | - | |
2.8 inç 480x480 Yuvarlak TFT LCD Ekran Modülü
PIN Tanımı
| Pin NO. | Simge | Seviye | Görev |
| 1 | LEDA | H | Arka ışık + |
| 2 | LEDK1 | L | Arkaplan ışığı... |
| 3 | LEDK2 | L | Arkaplan ışığı... |
| 4 | LEDK3 | L | Arkaplan ışığı... |
| 5 | LEDK4 | L | Arkaplan ışığı... |
| 6 | VDD 2.8V | H | Güç kaynağı ((2.5-3.3V) |
| 7 | IOVCC1.8V | H | Güç kaynağı ((1.65-3.3V) |
| 8 | LCM RST | H/L | LCM donanım sıfırlama çubuğu |
| 9 | TE | H/L | Yırtma etkisi çıkışı |
| 10 | PWM | H/L | Arkaplan ışığı kontrol pını aç/kapalı. |
| 11 | GND | L | Toprak |
| 12 | D0P | H/L | HSSI_D0+, diferansiyel veri sinyali hattıdır. |
| 13 | D0N | H/L | HSSI_D0- diferansiyel veri sinyali çizgisi. |
| 14 | GND | L | Toprak |
| 15 | D1P | H/L | HSSI_D1+ diferansiyel veri sinyali çizgisi. |
| 16 | D1N | H/L | HSSI_D1- diferansiyel veri sinyali çizgisi. |
| 17 | GND | L | Toprak |
| 18 | CP | H/L | HSSI_CLK +, diferansiyel veri sinyali hattıdır. |
| 19 | KN | H/L | HSSI_CLK- diferansiyel veri sinyali çizgisi. |
| 20 | GND | L | Toprak |
| 21 | NC | NC | |
| 22 | GND | L | Toprak |
| 23 | NC | NC | |
| 24 | GND | L | Toprak |
| 25 | TP-INT | H/L | Kesme düğmesi |
| 26 | TP-SDA | H/L | Seri veri girişi pını |
| 27 | TP-SCL | H/L | Seri saat girişi |
| 28 | TP-REST | H/L | TP donanım sıfırlama çubuğu |
| 29 | TP-VCC | H/L | Güç kaynağı 2.8V |
| 30 | GND | L | Toprak |
Mutlak maksimum derecelendirmeler
|
Ürün |
Simge |
Değerler |
Birim |
|
| Min. | - Max. - Hayır. | |||
| Mantıksal devre için besleme voltajı | IOVCC | - 0 oldu.3 | 4.6 | V |
| Analog devre için güçlendirme voltajı | VCI | - 0 oldu.3 | 4.6 | V |
DC ELEKTRIK KARAKTERİSTİKLERİ
|
Ürün |
Simge |
Değerler |
Birim |
Not: |
||
| Min. | Tip | - Max. - Hayır. | ||||
| Güç kaynağı | VCC | 2.7 | 2.8 | 3.3 | V | |
| Normal modda Akım tüketimi | Icc | - | - | 55 | mA | VCC=2.8V |
| TFT kapısı ON Voltajı | VGH | 11.5 | 12 | 16 | V | |
| TFT kapısı OFF Voltajı | VGL | -8 | -12 | -12 | V | |
Arka ışık ünitesinin özellikleri
|
Ürün |
Simge |
Değerler |
Birim |
Not: |
||
| Min. | Tip | - Max. - Hayır. | ||||
| İleri güçlendirme voltajı | Vf | 2.7 | - | 3.3 | V | |
| Gelecekteki tedarik Mevcut | Eğer | - | 80 | - | mA | |
| LCM Parlaklığı | LV | 220 | 250 | - | cd/m2 | IB=80mA |
| Tekdüzelik | / | 80 | % | - | ||

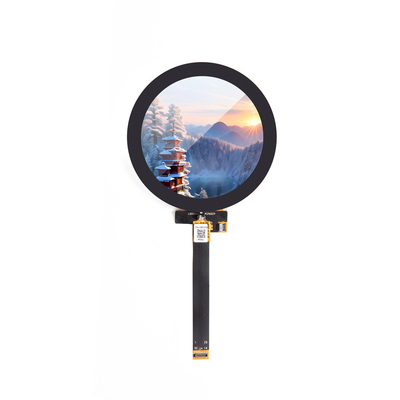

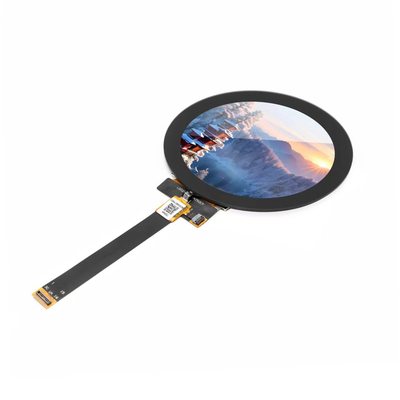

2.8 inç 480x480 Yuvarlak TFT LCD Ekran Modülü Ürün Görüntüsü
