Ürün ayrıntıları:
|
| Ürün: | 9 inç RTP TFT | Karar: | 800 RGBx480 |
|---|---|---|---|
| dokunmatik ekran: | RTP | Arabirim: | RGB |
| Yüzey Parlaklığı: | 400 cd/m2(sirke) | Görüntüleme yönü: | 6 saat |
| PIN numarası: | 50 pin. | Anahat Dim.: | 211,1(G)×126,5(Y)×7,3(D) (mm) |
| Etkin Alan: | 201.8 (H) x 114.5 ((V) (mm) | Yüzey işlemi: | Sert kaplama(3H) |
| Renkleri Göster: | 16,7 milyon | Bağlantı: | ZIF |
| Çalışma sıcaklığı.: | -20℃ ila +70℃ | saklama derecesi.: | -30℃ ila +80℃ |
| Sertifika: | ISO9001:2015 / ISO1400:2015 | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 9 inçlik TFT modülü,50Pin Arayüz TFT Modülü,Endüstriyel Dereceli TFT Modülü |
||
RTP ile Endüstriyel / Tıbbi Sınıf 9 Inch TFT Ürün Tanıtımı
SAEF Teknolojisi SFTO900SH-7170A4T, 1280x800 piksel çözünürlüğü olan 9 inçlik endüstriyel / tıbbi sınıf LCD dokunmatik ekran.SFTO900SH-7170A4T'nin parlaklığı 400cd/m2Enstrümanlarda ve metrelerde, GPS cihazlarında, POS terminallerinde, nakit okuyucularında, tarayıcılarda, ev otomasyonunda, konferans çağrılarında, analizörlerde, ev aletlerinde, ev otomasyonunda,ve güvenlik sistemleri.
Bu 9 inçlik endüstriyel kalite TFT ekranı, -20 °C'den +70 °C'ye kadar sıcaklıklarda çalışabilir ve depolama sıcaklık aralığı -30 °C'den +80 °C'ye kadar.Bu ürün, 211 boyutlarında dirençli bir dokunmatik ekranla birlikte gelir..1 ((W) × 126.5 ((H) × 7.3 ((D) mm, 24 bit RGB arayüzünü ve 50 pin (zif bağlantısı) destekliyor.
Özellikleri
| Ürün | Spesifikasyon |
| LCD boyutu | 9.0 inç ((Diagonal) |
| Sürücü elemanı | a-Si TFT aktif matris |
| Karar | 800 × 3 ((RGB) × 480 |
| Görüntüleme modu | Normalde Beyaz, Yayıcı |
| Nokta mesafesi | 0.0825 ((W) × 0.2327 ((H) mm |
| Etkin alan | 198.000(W) × 111.696 ((H) mm |
| Modül boyutu | 211.1 ((W) × 126.5 ((H) × 5.9 ((D) mm |
| Modül boyutu ((RTP ile) | 211.1 ((W) × 126.5 ((H) × 7.3 ((D) mm |
| Yüzey işlemi | Parlama karşıtı |
| Renk düzenlemesi | RGB şeridi |
| Arayüz | RGB |
| Görünüm yönü ((Grey Inversion) | Saat 6 |
| Arka ışık güç tüketimi | 2.046W ((Tip.) |
| Panel güç tüketimi | 0.360W ((Tip.) |
| Ağırlık | TBD |
RTP Ürün Çizimi ile Endüstriyel / Tıbbi Sınıf 9 Inch TFT
Mutlak Maksimum Reytingler
|
Ürün |
Simge |
Değerler |
Birim |
Not: |
|
| - Min. | - Max. - Hayır. | ||||
|
Güç voltajı |
DVDD | - 0 oldu.3 | 5.0 | V | |
| AVDD | - 0 oldu.5 | 13.5 | V | ||
| VGH | 13.0 | 19.0 | V | ||
| VGL | - 12 tane.0 | - İki.0 | V | ||
| VGH-VGL | - | 31.0 | V | ||
|
Hareket sıcaklığı Depolama sıcaklığı |
TOP | - 20 | 70 | °C | |
| TST | -30 | 80 | °C | ||
| LED Ters Voltajı | VR | - | 1.2 | V | Her LED Not 2 |
| LED ileri akım | Eğer | - | 25 | mA | Her bir LED |
Tipik Çalışma Koşulları
(GND=AVSS=0V, Not 1)
|
Ürün |
Simge |
Değerler |
Birim |
Not: |
||
| - Min. | Tipik. | - Max. - Hayır. | ||||
|
Güç voltajı |
DVDD | 3.0 | 3.3 | 3.6 | V | Not 2 |
| AVDD | 10.2 | 10.4 | 10.6 | V | ||
| VGH | 16.3 | 17.0 | 17.7 | V | ||
| VGL | - Beş.7 | - Beş.0 | - Dört.3 | V | ||
| Giriş sinyali voltajı | VCOM | 3.2 | 4.2 | 5.2 | V | Not 4 |
| Giriş mantığı yüksek voltaj | HIV | 0.7 DVDD | - | DVDD | V |
Not 3 |
| Giriş mantığı düşük voltaj | VIL | 0 | - | 0.3 DVDD | V | |
Not 1: Öncelikle LCD'ye DVDD ve VGL uygulayın ve sonra VGH uygulayın.
Not 2: DVDD ayarları, müşteri'nin sistem kartının sinyal çıkış voltajına (Note 3'e bakın) uymalıdır.
Not 3: DCLK,HS,VS,RESET,U/D,L/R,DE,R0~R7,G0~G7,B0~B7,MODE,DITHB.
Not 4: Tipik VCOM sadece bir referans değeri, her LCM'ye göre optimize edilmelidir.
Mevcut Tüketim
(GND=AVSS=0V)
|
Ürün |
Simge |
Değerler |
Birim |
Not: |
||
| - Min. | Tipik. | - Max. - Hayır. | ||||
|
Sürücü için akım |
IGH | - | 0.3 | 1 | mA | VGH =17.0V |
| IGL | - | 0.3 | 1 | mA | VGL = -5,0V | |
| IDVDD | - | 5.5 | 10 | mA | VCC =3.3V | |
| IAVDD | - | 32 | 50 | mA | AVDD =10.4V | |
Arkaplan ışığı sürüş koşulları
|
|
Simge |
Değerler |
Birim |
Not: |
||
| - Min. | Tipik. | - Max. - Hayır. | ||||
| LED arka ışık için voltaj | VL | 8.4 | 9.3 | 10.2 | V | Not 1 |
| LED arka ışık için akım | İL | 198 | 220 | 242 | mA | |
| LED ömrü | - | 40,000 | - | - | Saat. | Not 2 |
Not 1: LED Güçlendirme Voltajı, Ta=25°C ve IL=220mA'da LED sayısıyla tanımlanır.
Not 2: LED ömrü, modül parlaklığının Ta=25°C ve IL=220mA'da orijinal parlaklığın %50'ine düşmesi olarak tanımlanır.
Çalışma IL 220 mA'dan daha düşüktür.
Optik özellikleri
|
Ürün |
Simge |
Durum |
Değerler |
Birim |
||
| - Min. | Tipik. | - Max. - Hayır. | ||||
|
Görme açısı (CR≥10) |
θL | Φ=180° ((9 saat) | 60 | 70 | - |
derecesi |
| θR | Φ=0°(3 saat) | 60 | 70 | - | ||
| θT | Φ=90° (saat 12) | 40 | 50 | - | ||
| θB | Φ=270° ((6 saat) | 60 | 70 | - | ||
|
Yanıt süresi |
TON |
Normal θ=Φ=0° |
- | 10 | 20 | msec |
| TOFF | - | 15 | 30 | msec | ||
| Kontrast oranı | CR | 400 | 500 | - | - | |
|
Renk kromatikliği |
WX | 0.26 | 0.31 | 0.36 | - | |
| WY | 0.28 | 0.33 | 0.38 |
- |
||
| Parlaklık | L |
- |
450 |
- |
cd/m2 | |
| Parlaklık (RTP ile) | L | - | 400 |
- |
cd/m2 | |
| Parlaklık eşitliği | YU | 70 | 75 |
- |
% | |
Pin Tanımı
| - Hayır, hayır. | Simge | I / O | Görev |
| 1 | VLED | - | LED arka ışık için güç |
| 2 | VLED | - | LED arka ışık için güç |
| 3 | GLED | - | LED arka ışık için zemin |
| 4 | GLED | - | LED arka ışık için zemin |
| 5 | GND | P | Güç zemini |
| 6 | VCOM | Ben... | Ortak voltaj |
| 7 | DVDD | P | Dijital devreler için güç |
| 8 | Mod | Ben... | DE/SYNC modu seçili |
| 9 | DE | Ben... | Veri Girişi Etkinleştir |
| 10 | VS | Ben... | Dikey Senkronizasyon Girişi |
| 11 | HS | Ben... | Yatay Senkronizasyon Girişi |
| 12 - 19 | B7 - B0 | Ben... | Mavi veriler (MSB) |
| 20 - 27 | G7 - G0 | Ben... | Yeşil veriler (MSB) |
| 28 - 35 | R7 | Ben... | Kırmızı veriler (MSB) |
| 36 | GND | P | Güçlü Yer |
| 37 | DCLK | Ben... | Örnek saat |
| 38 | GND | P | Güçlü Yer |
| 39 | L/R | Ben... | Sol / sağ seçimi |
| 40 | U/D | Ben... | Yukarı/aşağı seçimi |
| 41 | VGH | P | Kapı AŞKİ Voltaj |
| 42 | VGL | P | Kapı OFF Voltajı |
| 43 | AVDD | P | Analog devreler için güç |
| 44 | Dönüştür | Ben... | Küresel sıfırlama düğmesi. |
| 45 | NC | - | Bağlantı yok. |
| 46 | VCOM | Ben... | Ortak Voltaj |
| 47 | DITHB | Ben... | Dithering fonksiyonu |
| 48 | GND | P | Güçlü Yer |
| 49 | NC | - | Bağlantı yok. |
| 50 | NC | - | Bağlantı yok. |

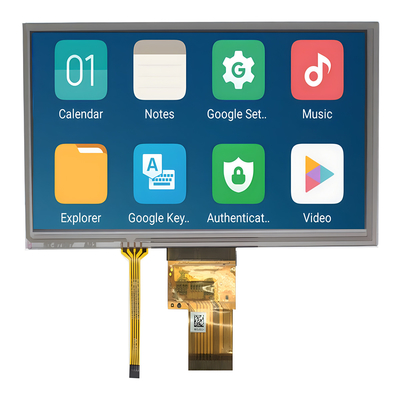

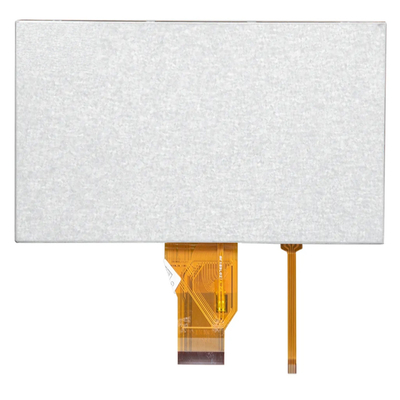

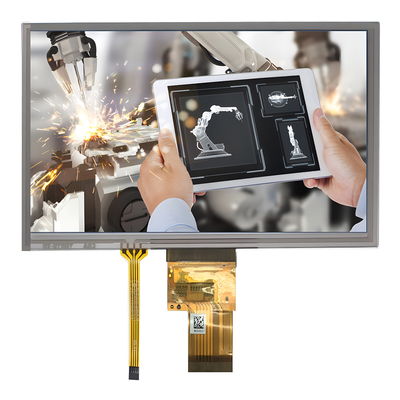

RTP Ürün Görüntüsü ile Endüstriyel / Tıbbi Sınıf 9 Inch TFT
