Ürün ayrıntıları:
|
| Ürün: | Standart 128x64 LCM | Karar: | 128x64 nokta |
|---|---|---|---|
| Yönü Görüntüle: | saat 6 | LCD Tipi: | FSTN, Pozitif |
| Polarizör Tipi: | transflektif | Modül boyutu: | 40,0U×28,0G×4,5Y(maks.) |
| görüş alanı: | 37,0×20,0 (mm) | Sürücü IC: | ST7567 |
| PIN numarası: | 28 pin | arayüzler: | 6800 Serisi VEYA 8080 Serisi MPU |
| Çalışma sıcaklığı: | -20°C ila +70°C | Besleme gerilimi: | 3,3V(Tipik Değer) |
| Ömür: | 40.000 saat | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 128X64 Pixel COG LCD,3.3v COG LCD,FSTN Pozitif COG LCD |
||

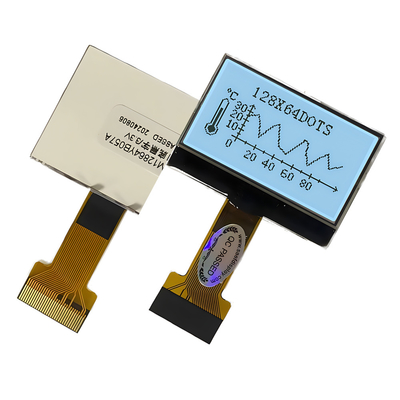

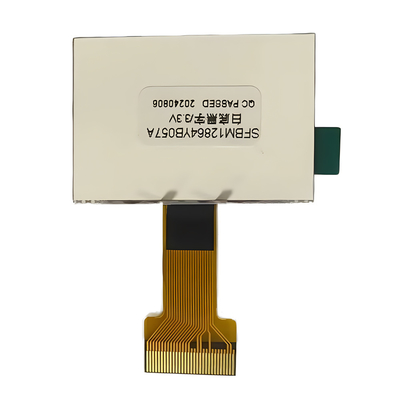

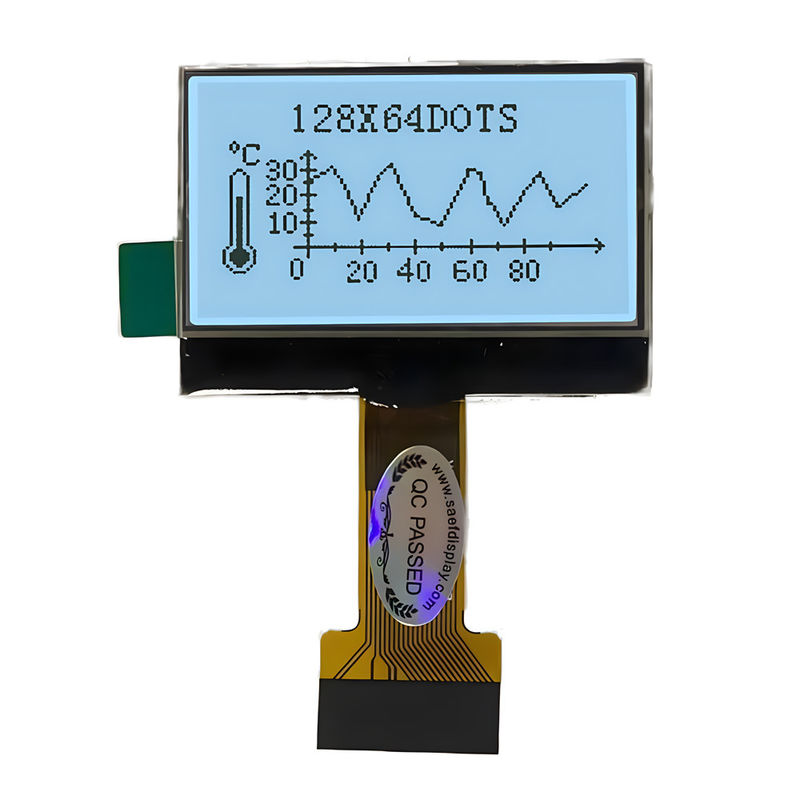

COG Modülü 128X64 Pixel FSTN Pozitif 3.3v Ürün Tanıtımı
128x64 COG LCD, düşük maliyeti, kullanıcı dostu ve programlama kolaylığı sayesinde son derece yaygın olarak kullanılan düşük maliyetli grafik nokta matris modülüdür.SAEFDISPLAY, müşterilerin seçim yapabileceği 1000'den fazla farklı boyut (VA) standart ürün sunar., onlara yüksek alet maliyetleri tasarruf. Spesifikasyonlar için satış ekibimizle iletişime geçin. Pozitif FSTN COG LCD sarı, yeşil, beyaz, turuncu gibi farklı renklerdeki arka lambalarla donatılabilir,Negatif ekran 128x64 COG LCD'de, beyaz, mavi ve diğer renk arka lambaları da eklenebilir,ekranın kontrast ve görüntüleme açısı aralığını büyük ölçüde artırabilir.
Özellikleri
Mekanik Özellikler
| BİLGİ | Özellikler | Birlik |
| Modül Boyutu ((L×W×H) | 40.0L x 28.0.0W×4.5 ((max) H | mm |
| Görünüm Alanı ((W × H) | 37.0×20.0 | mm |
| Etkili Alan | 128×64 | nokta |
| Dot Pitch ((W × H) | 0.27×0.27 | mm |
| Nokta Boyutu ((W × H) | 0.245×0.245 | mm |
Çizim
Pin Tanımı
| BİLGİ | SYMBOL | Seviye | FONKSYON |
| 1 | VDD | +3.3V | Mantık için güç kaynağı |
| 2 | C86 | H/L | H:6800 Paralel L:8080 Paralel |
| 3 | VSS | 0V | Güçlü Yer |
| 4 | V0 | - Evet. |
Bu terminal ve VSS terminal arasında bir kondansatör bağlayın |
| 5 | V1 | - Evet. | |
| 6 | V2 | - Evet. | |
| 7 | V3 | - Evet. | |
| 8 | V4 | - Evet. | |
| 9 | CAP2- | - Evet. | Bu terminal ve CAP2 + terminal arasında bir kondansatör bağlayın |
| 10 | CAP2+ | - Evet. | Bu terminal ve CAP2 terminal arasında bir kondansatör bağlayın |
| 11 | CAP1- | - Evet. | Bu terminal ve CAP1 terminal arasında bir kondansatör bağlayın |
| 12 | CAP1+ | Bu terminal ve CAP1 + terminal arasında bir kondansatör bağlayın | |
| 13 | CAP3+ | - Evet. | Bu terminal ve CAP1 terminal arasında bir kondansatör bağlayın |
| 14 | VOUT | Bu terminal ve VSS veya VDD terminal arasında bir kondansatör bağlayın | |
| 15 | VSS | 0V | Güçlü Yer |
|
16 ~ 23 |
D7~D0 |
H/L |
8 bitlik iki yönlü veri otobüsü |
|
24 |
/RD |
H/L |
8080 Paralel:Bu sinyal L olduğunda veri otobüsü çıkış durumundadır. 6800 Paralel:Bu, 6800 Serisi MPU'nun etkin saat giriş terminalı. |
|
25 |
/WR |
H/L |
8080 Paralel: Veri otobüsündeki sinyaller /WR sinyalinin yükselen kenarında kilitlenir. 6800 Paralel:H:Okur L:Yazar |
| 26 | A0 | H/L |
H: D0 ila D7'nin görüntüleme verileri olduğunu gösterir. L:D0 ila D7'nin kontrol verileri olduğunu gösterir. |
| 27 | /RES | H/L | Tekrar ayarlama işlemi /RES sinyal düzeyi tarafından yapılır. |
| 28 | CS1 | L | Çip seçme sinyali |
Maksimum mutlak sınır
| Parçalar | Simge | Min. | En fazla. | Birim | Durum |
| Güçlendirme Voltajı | Vdd | 2.5 | 3.6 | V | Vss=0V |
| Giriş Voltajı | Vin | 0 | Vdd | V | Vss=0V |
| Çalışma sıcaklığı | Yukarı | - 20 | +70 | °C | Sıvılaşma Yok |
| Depolama sıcaklığı | Tst | -30 | +80 | °C | Sıvılaşma Yok |
Arka ışık özellikleri (Renk:Beyaz)
| Ürün | Simge | - Min. | Tipik. | - Max. - Hayır. | Birim | Durum |
| İleri voltaj | Vf | 2.8 | 3.0 | 3.2 | V | IF=45mA Ta=25°C |
| Parlaklık | Lv | 280 | 350 | 420 | cd/m2 | |
| LED sayısı | - | - | 3 | - | Parça | - |
| Bağlantı modu | P | - | Paralel | - | - | - |
