Ürün ayrıntıları:
|
| Ürün: | 2.4 inç TN TFT LCD | Karar: | 240*320 piksel |
|---|---|---|---|
| dokunmatik ekran: | Olmadan | Görüntüleme yönü: | 12 saat |
| Arabirim: | SPI | PIN numarası: | 10 iğne |
| Bağlantı: | Eklenti | Yüzey Parlaklığı: | 400 cd/m2 (Özelleştirilebilir) |
| Sürücü IC: | ST7789V, ILI9341 isteğe bağlı | LED Ömrü: | 40.000 saat |
| Çalışma sıcaklığı.: | -20°C ila +70°C | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | SPI Arayüzü LCD Ekran Modülü,240×320 LCD Ekran Modülü,2.4 inçlik LCD Ekran Modülü |
||
Düşük maliyetli 2.4 inçlik QVGA TFT LCD Ürün Tanıtımı
Saef Technology, TFT ekran ve dokunmatik ekran üretimi konusunda uzmanlaşmıştır. Müşteri gereksinimlerine göre özel hizmetler de sağlayabiliriz.4 "TFT LCD ekranları, şirketimiz ürün maliyetlerinin iyi bir kontrolüne ve optimize edilmesine ulaştı, sonuç olarak son derece yüksek maliyet etkinliği. Bu nedenle, daha fazla kullanıcı SAEF'i uzun vadeli ortağı olarak seçecektir.
2240 × 320 piksel çözünürlüğü olan.4 inçlik TFT ekran SFTO240JY-7182AN, net bir görüntü gösterimi sağlar. Sürücü IC'si ST7789V'dir ve birden fazla arayüzü ve yüksek renk derinliğini (262K renk) destekler.Bu model SPI arayüzüne sahiptir ve 400cd/m2'lik bir parlaklığa ulaşabilirFarklı aydınlatma koşullarına uyarlanabilir. Ürün -20 °C ve 70 °C arasında çalışabilir ve çeşitli çevresel koşullara uyarlanabilir. -30 °C ve 80 °C arasında saklanabilir,Uzun süreli depolamanın performansını etkilememesinin sağlanmasıBu 2.4 inçlik QVGA TFT ekranı tıbbi ekipman, endüstriyel kontrol, akıllı evler ve araba navigasyonu gibi çeşitli alanlarda yaygın olarak kullanılıyor.Yüksek parlaklıkları (1000 nit'e kadar) ve kontrastları açık havada veya doğrudan güneş ışığında açıkça görülebilmelerini sağlarDüşük maliyet, 2.4 inçlik TFT 240 * 320 nokta matris ürünü SFTO240JY-7182AN'ın önemli bir avantajıdır ve sınırlı bütçeli ancak iyi ekran performansı gerektiren projeler için ideal bir seçimdir.

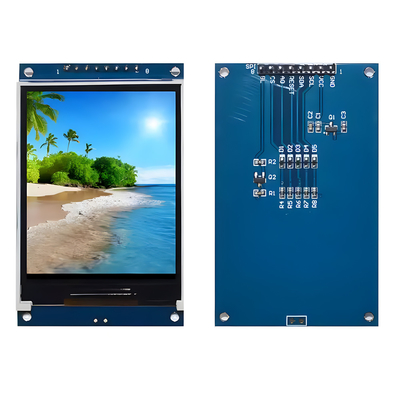

Geliştiriciler için, ekran ekranları ve geliştirme kitaplıkları için sürücü desteği eşit derecede önemlidir.SFTM240JY-7182AN(PCB ile) Arduino için GFX Kütüphanesi gibi geliştirme kitaplıklarını destekler, verimli görüntüleme performansı ve basitleştirilmiş geliştirme süreçleri sağlar.
Özellikleri
| Ürün | Spesifikasyon | Birim |
| Model Numarası |
SFTO240JY-7182AN |
/ |
| Ekran Kipi | Normalde Siyah, İletişim | / |
| Görme Yönü | Saat 12'de. | / |
| Renkler | 262K. | / |
| Sürücü IC | ST7789 | / |
| Arayüz Tipi | 4 Hat SPI | / |
| Boyut Çizelgesi | 42.72 ((W) x 59.46 ((H) x 2.34 ((T) |
mm |
| Etkin Alan | 36.72 ((W) x 48.96 ((H) |
mm |
| Karar | 240 RGB ((H) x 320 ((V) | piksel |
| Pixel Pitch | 0.153 ((W) x 0.153 ((H) |
mm |
Çizim
Arayüz Pin Açıklaması
|
Pin. Hayır. |
Simge | Açıklama |
| 1 | GND | Toprak |
| 2 | Dönüştür | LCM Reset Pin |
| 3 | SCL | Serial saat iğnesi. |
|
4 |
RS |
Kaydet pin seç RS= ̇ 1 ̇: Verileri göster. RS = √0 √: Komut verileri. |
| 5 | CS |
Çip seç pin ((Low ✓ etkinleştir) |
| 6 | SDA | Seri veri girişi |
| 7 | SDO | Seri veri çıkışı. |
| 8 | VCC | Analog için güç kaynağı (2.8V-3.3V) |
| 9 | LED+ | Arka ışık anodu |
| 10 | LED- | Arka ışık katodu |
Şematik Şema
Mutlak Maksimum Reytingler
| Parametreler | Simge | Min. | En fazla. | Birim |
| Mantıksal Güçlendirme Voltajı | IOVCC | - 0 oldu.3 | 4.6 | V |
| Analog besleme voltajı | VCC | - 0 oldu.3 | 4.6 | V |
| Çalışma sıcaklığı | Yukarı | - 20 | 70 | °C |
| Depolama sıcaklığı | Tst | -30 | 80 | °C |
| Nemlilik | RH |
- Hayır. |
% 90 (max60C) | RH |
Elektriksel Özellikler
| Parametreler | Simge | Min. | Tip | En fazla. | Birim |
| Mantıksal Güçlendirme Voltajı | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| Analog besleme voltajı | VCC | 2.6 | 2.8 | 3.3 |
- Hayır. |
| Girdi akımı | Bilmiyorum. |
- Hayır. |
20 |
- Hayır. |
mA |
Arka ışık özellikleri
| Ürün | Simge | Min. | Tip | En fazla. | Birim |
| İleri Voltaj | Vf | 3.0 | 3.2 | 3.4 | V |
| İleri Akım | Eğer |
- Hayır. |
80 |
- Hayır. |
mA |
| Çalışma ömrü |
- Hayır. |
- Hayır. |
40000 |
- Hayır. |
Saatler. |

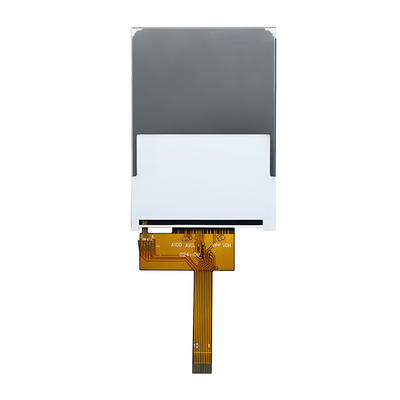

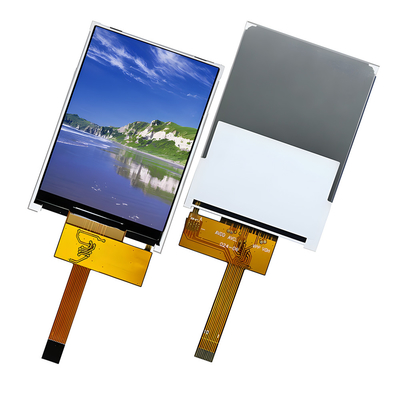

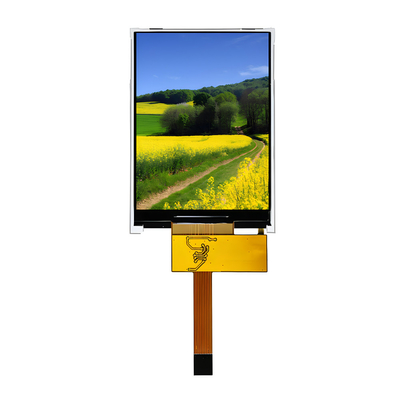

Ürün Fotoğrafı
Tesisler ve Sertifikalar
