Ürün ayrıntıları:
|
| Ürün: | 4 inç Dairesel TFT LCD | Karar: | 720x720 |
|---|---|---|---|
| Arabirim: | MIPI | dokunmatik ekran: | Hayır, CTP İsteğe Bağlı |
| Görüntüleme yönü: | IPS (80/80/80/80) | PIN numarası: | 30 pim |
| Modül boyutu: | 105,3x109,61x3,83 (mm) | Etkin Alan: | 101,92 (mm) Çap |
| Yüzey Parlaklığı: | 1000 cd/m2 (nits) | Çalışma sıcaklığı.: | -30°C ile +85°C arası |
| LED Ömrü: | 40.000 saat | uyma: | Rohs & Reach Uyumlu |
| Vurgulamak: | Otomobil sınıfı TFT LCD ekran,1000 nit TFT LCD ekran |
||
** Veritabanı İndir**
FL7707N_DS_V0.2_20230324_Müşteri.pdf
Otomobil Sınıfı 4 inçlik TFT Ürün Tanıtımı
4 inçlik dairesel TFT LCD ekranı SFTO400XC-7095A3N, özellikle otomotiv sınıfı uygulamalar için tasarlanmıştır ve aşağıdaki özelliklere sahiptir:
Özetle, 4 inçlik yuvarlak TFT LCD ekranı SFTO400XC-7095A3N, yüksek parlaklığı, otomobil sınıfı dayanıklılığı ve özel tasarımı nedeniyle otomotiv ekran sistemleri için ideal bir seçimdir.
Özellikleri
| Genel Bilgi Ürünü | İçeriği |
| LCD Ekran Boyutu (Diagonal) | 4 inç Yuvarlak TFT |
| Modül Yapısı | TFT Ekranı |
| LCD Ekran Tipi | TFT/TRANSMISSIVE |
| LCD Ekran Modu | Normalde siyah. |
| Tavsiye edilen bakış yönü | IPS tüm görüntüleme açıları |
| Modül boyutu (W × H × T) | 107.60 ((H) * 111.87 ((V) * 3.83 ((T) |
| Etkin alan (W × H) | 101.52 mm çapı |
| Piksel sayısı (Açıklama) | 720RGB×720 piksel |
| Modül Arabirimi Tipi | MIPI arayüzü |
| Operasyon Temp. | -30°C ila +85°C |
| Yüzey Parlaklığı | 1000 cd/m2 |
| Renk Numaraları | 16.7M |
| Arka ışık tipi | Beyaz LED |
Mekanik Çizim
![]()
Pin Tanımı
| Hayır, hayır. | PIN | Açıklama |
| 1 | LEDA | LED anodu |
| 2 | LEDK1 | LED Katod |
| 3 | LEDK2 | LED Katod |
| 4 | VCI | Güç kaynağı 2.8~3.3V |
| 5 | IOVCC | Güç kaynağı 1.8V-2.0V |
| 6 | Dönüştür | LCM sıfırlama sinyalleri |
| 7 | TE | Yırtma etkisi çıkışı |
| 8 | PWM | LCD sürücü kontrolü için PWM frekans çıkışı. |
| 9 | GND | Toprak |
| 10 | D0P | DSI-D0+ veri sinyalleri |
| 11 | D0N | DSI-D0- veri sinyalleri |
| 12 | GND | Toprak |
| 13 | D1P | DSI-D1+ veri sinyalleri |
| 14 | D1N | DSI-D1- veri sinyalleri |
| 15 | GND | Toprak |
| 16 | CLKP | DSI-Saat+ |
| 17 | CLKN | DSI-Saati- |
| 18 | GND | Toprak |
| 19 | D2P | DSI-D2+ veri sinyalleri |
| 20 | D2N | DSI-D2 veri sinyalleri |
| 21 | GND | Toprak |
| 22 | D3P | DSI-D3+ veri sinyalleri |
| 23 | D3N | DSI-D4 veri sinyalleri |
| 24 | GND | Toprak |
| 25 | TP_INT | Kısıtlama dokunuşu |
| 26 | TP_SDA | Dokunma IIC Veri sinyali |
| 27 | TP_SCL | IIC Saat sinyali |
| 28 | TP_RESET | Dönüştürme Sinyaline Dokun |
| 29 | TP_VCI | Dokunma Güç kaynağı |
| 30 | TP_IOVCC | Dokunma Güç kaynağı |
|
Ürün |
Simge |
Değer |
Birim |
|
Mantık için güç kaynağı voltajı |
VDD |
0.3~3.6 |
V |
|
Giriş voltajı |
Vin |
VDD+0.3 |
V |
|
Çalışma sıcaklığı |
Topr |
-30'dan 80'e kadar |
°C |
|
Depolama sıcaklığı |
Tstg |
-30'dan 80'e kadar |
°C |
Elektriksel Özellikler
|
Ürün |
Simge |
Min. |
Türü |
En fazla. |
Birim |
Test koşulları |
|
Çalışma voltajı |
VDD |
2.6 |
2.8 |
3.3 |
V |
- |
|
Besleme akımı |
IDD |
- |
- |
30 |
mA |
VDD=2.8V, Ta=25°C |
|
Giriş voltajı |
HIV |
0.8VDD |
- |
VDD |
V |
- |
|
VIL |
0 |
- |
0.2VDD |
V |
||
|
Giriş sızıntı akımı |
IIL |
- Bir.0 |
- |
1.0 |
mA |
VIN=VDD veya VSS |
Araba Yönlendirme Arkaplan Işığı
|
Ürün |
Simge |
Min. |
Tip |
En fazla. |
Birim |
|
İleri Akım |
Eğer |
- Hayır. |
180 |
- |
mA |
|
İleri Voltaj |
VF |
14 |
15 |
16.3 |
V |
|
Bağlantı modu |
P |
- Hayır. |
5S2P |
- Hayır. |
|
|
LED numarası |
/ |
|
10 |
|
pcs |
|
LED ömrü |
|
30000 |
40000 |
|
saatler |
Optik özellikleri
|
Ürün |
Simge |
Durum |
Min. |
Tip |
En fazla. |
Birim |
|
Görüş açıları |
θT |
CR ̇10 |
|
85 |
- |
Derece |
|
θB |
|
85 |
- |
|||
|
θL |
|
85 |
- |
|||
|
θR |
|
85 |
- |
|||
|
Kontrast oranı |
CR |
θ=0° |
800 |
1000 |
- |
- |
|
Yanıt Zamanı |
TON |
25°C |
- |
25 |
35 |
ms |
|
TOFF |
||||||
|
Tekdüzelik |
U |
- |
- |
- |
- |
% |
|
NTSC |
- |
- |
63 |
68 |
- |
% |
|
Parlaklık |
L |
- |
850 |
1000 |
- |
cd/m2 |

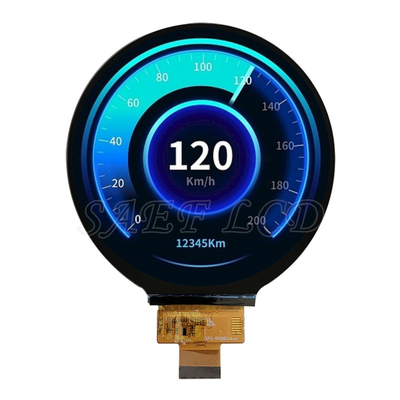

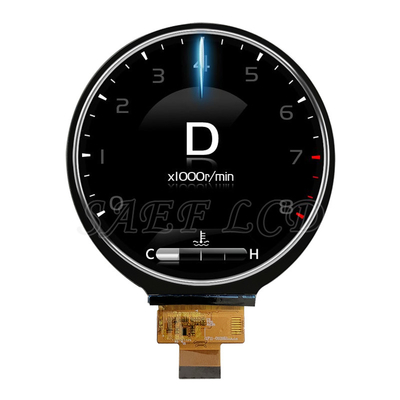

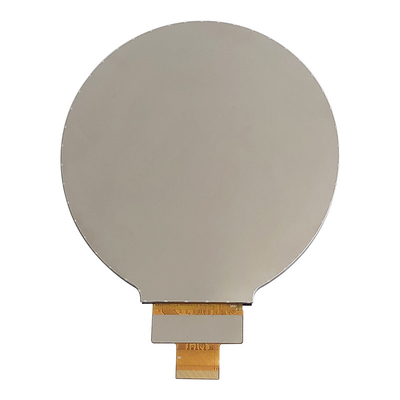

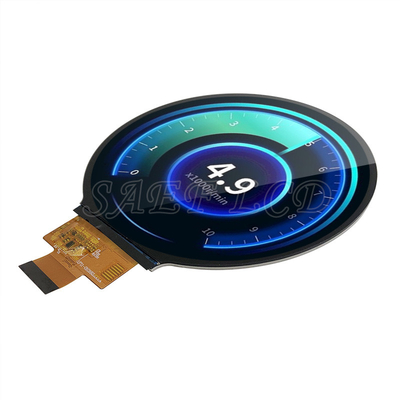

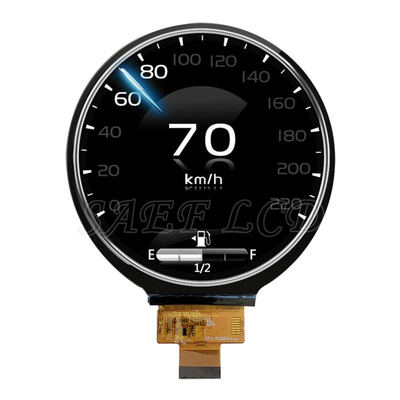

Ürün Görüntüsü
![]()
![]()
![]()
![]()
![]()
