Ürün ayrıntıları:
|

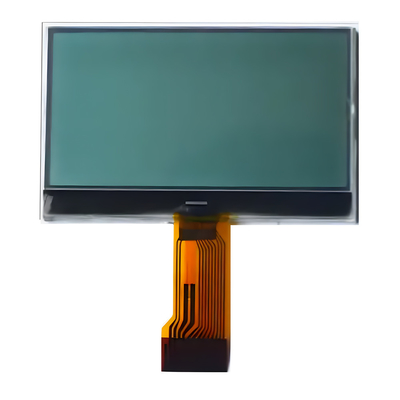

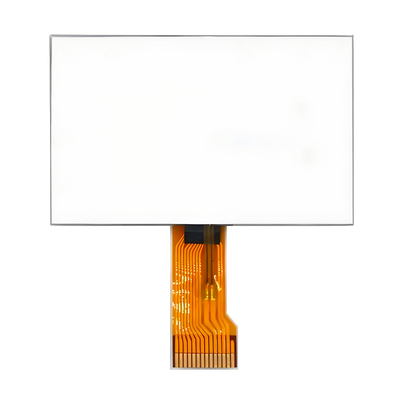

Ürün: | Standart FSTN COG 128x64 LCM | Karar: | 128x64 nokta |
---|---|---|---|
Yönü Görüntüle: | saat 6 | LCD Tipi: | FSTN, Pozitif |
Polarizör Tipi: | transflektif | Modül boyutu: | 40,0U×28,0G×4,5(maksimum)Y |
görüş alanı: | 37,0×20,0 mm | Sürücü IC: | ST7567 |
PIN numarası: | 28 pin | arayüzler: | MCU |
Çalışma sıcaklığı: | -20°C ila +70°C | Besleme gerilimi: | 3,3V(Tipik Değer) |
Ömür: | 40.000 saat | uyma: | REACH ve RoHS Uyumlu |
Vurgulamak: | 3.3V Monokrom Ekran Modülü,FSTN COG Graphic Dot Matrix LCD,128x64 Dot Monochrome Ekran Modülü |
- Hayır.Bu FSTN COG LCD ekran modülü, yüksek çözünürlük, düşük güç tüketimi ve yüksek güvenilirlik nedeniyle çeşitli uygulama senaryoları için ideal bir seçimdir.
Mekanik Özellikler
BİLGİ | Özellikler | |
Modülün boyutu | 80.0 ((W) x 54.0 (H) x 9.7 ((D) | mm |
Görüş alanı | 70.7 ((W) x 38.8 ((H) | mm |
Aktif alan | 66.52 (W) x33.24 ((H) | mm |
Nokta boyutu | 0.48 ((W) x0.48 ((H) | mm |
DOT PITCH | 0.52 ((W) x0.52 ((H) | mm |
Arka ışık | Beyaz | |
ASSY.TYPE | COG | --- |
Çizim
Arayüz Pin Tanımı
PIN NO. | FONKSYON TESVİRLERİ | SYMBOL |
1 | Çip seçme iğnesi. | /CS1 |
2 | Giriş iğnesini sıfırla. | /RES |
3 | Veriler ya da Komut seçin. L, Komut, H, Veriler | A0 |
4 | Sinyal girişi yaz | R/W |
5 | Sinyal girişini oku | E/RD |
6-13 | 8 bitlik iki yönlü veri otobüsü. | DB0 ∆DB7 |
14 | Güç (+3.3V) | VDD |
15 | Toprak | VSS |
16 - 20 | -------- | NC |
21 | DC-DC | V0 |
22 | DC-DC | XV0 |
23-24 | -------- | NC |
25 | DC-DC | VG |
26-30 | -------- | NC |
31 | MPU sistem arayüzü modunu seçin.6800 H,8080 L. | C86 |
32 | Seri ya da paralel seçin, seri L, paralel H. | P/S |
33-34 | -------- | NC |
Elektronik Özellikler
Karakteristik | Simge | Standart Değer | Birim | ||
MIN | TYP | Max | |||
Güç kaynağı voltajı ((1) | VDD | 3.1 | 3.3 | 3.5 | V |
Güç kaynağı voltajı ((2) | LCD | 9.6 | 9.8 | 10.0 | V |
Görüntüleme modeli Geçerli | IDD | 0.58 | 1.4 | mA | |
Giriş sızdırması Akım | IIL | 1.5 | UA | ||
Girdi mantığı LOW | VIL | 0.2VDD | |||
Girdi mantığı HIGH | HIV | 0.8VDD | |||
Çıktı mantığı LOW | VOL | 0.2VDD | |||
Çıkış mantığı HIGH | VOH | 0.8VDD | |||
Çalışma sıcaklığı | TOPR | -30 | - Evet. | +80 | °C |
Depolama sıcaklığı | TSTG | - 35 | - Evet. | +85 | °C |
Optik özellikleri
Ürün | Simge | Sıcaklık ((°C) | Reyting | Birim | |||
Min. | Tip | En fazla. | |||||
Yanıt Zamanı | Kalkma Zamanı | Tr | 25 | 200 | ms | ||
Sonbahar Zamanı | Tf | 25 | 200 | ||||
Çerçeve sıklığı | FR | 25 | 64 | Hz | |||
Görme açısı Cr ̇2 | θ=90 | θ1 | 25 | 15 | Değ | ||
θ=270 | θ2 | 35 | |||||
θ=0 | θ3 | 30 | |||||
θ=180 | θ4 | 30 | |||||
Görme Yönü | Saat altı. | ||||||
Kontrast oranı | Kr | 25 | 2 | - Hayır. | |||
Mevcut Tüketim | - Evet. | 25 | 6 | UA | |||
Kapasite | C | 25 | 5 | NF |
