Ürün ayrıntıları:
|
| Ürün: | 2.48 inç Yuvarlak TFT Ekranı | Karar: | 480 (RGB) x 480 Nokta |
|---|---|---|---|
| Yüzey Parlaklığı: | 500 cd/m2 (sirke) | dokunmatik ekran: | Mevcut / Opsiyonel |
| Görüntüleme yönü: | IPS tam görüş açısı | Sürücü IC: | ST7701S |
| PIN numarası: | 40 PIN | Bağlantı: | ZIF |
| Arabirim: | 3SPI+18RGB | LED Ömrü: | 40.000 saat |
| Tepe:: | -20°C ila +70°C | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | TFT LCD IPS Dairesel Ekran,2.48 inçlik dairesel LCD ekran,480x480 Dairesel LCD Ekranı |
||
Veri Sayfası İndir
SFTO248XC-7204AN Özellikleri.pdf
Bu madde hakkında.SFTO248XC-7204AN
Genel bakış

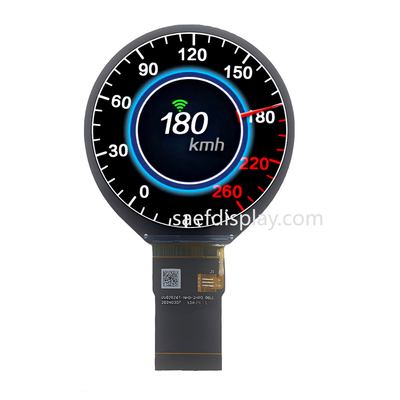

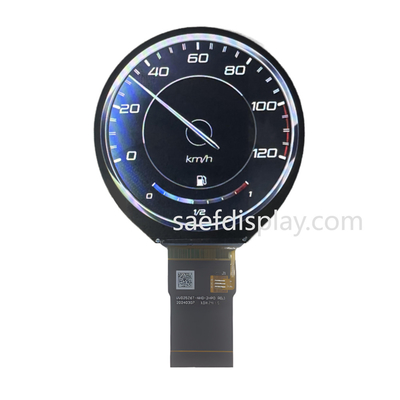

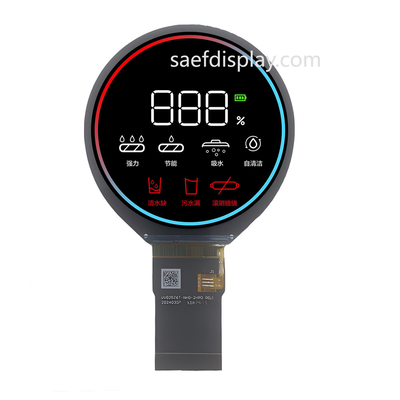

2.48 inçlik TFT LCD IPS Dairesel Ekran, son teknolojiyi çekici bir tasarımla birleştirerek giyilebilir cihazlar, akıllı ev cihazları,ve diğer yenilikçi elektronik aletler480x480 piksellik yuvarlak çözünürlükle, bu ekran canlı renkler ve keskin görüntüler sunarak kullanıcılara sürükleyici bir görsel deneyim sunar.
Temel Özellikler
Yüksek çözünürlüklü ekran:
IPS Teknolojisi:
Kompakt Boyut:
Çoklu Arayüz Desteği:
Yüksek parlaklık ve kontrast:
Zengin renk derinliği:
Düşük güç tüketimi:
Kullanıcı dostu sürücü desteği:
Başvurular
Sonuçlar
2.48 Inç TFT LCD IPS Dairesel Ekran, ürünlerini yüksek kaliteli görsel arayüzle geliştirmek isteyen tasarımcılar ve mühendisler için çok yönlü ve güçlü bir seçimdir.Gelişmiş özelliklerle birlikteBu olağanüstü dairesel TFT LCD ile ekran teknolojisinin geleceğini kucaklayın.
| Özellik | Özellikler | |
|
Görüntüleme özellikleri. |
LCD tipi | 2.48 inç. |
| Karar (H*V) | 480 ((RGB) × 480 | |
| Teknoloji Türü | a-Si TFT | |
| Piksel Yapılandırması | RGB Dikey Çizgi | |
| Ekran Kipi | Normalde siyah. | |
| Görme Yönü | Hepsi | |
| Gri ölçekli ters yön | - | |
|
Mekanik Özellikleri |
Çizelge Boyutları (W x H x T) (mm) | 65.87*69.04*1.85 |
| Etkin Alan ((mm) | 62.93 çarpı 62.93 | |
| CTP Görünüm Alanı ((mm) | / | |
| Dokunma ekranı ile / dokunma ekranı olmadan | - Hayır. | |
| Bağlantı tipi | 0.5 pitch 40pin | |
| Arka ışık tipi | LED | |
| Ağırlık (g) | TBD | |
|
Elektrikli Özellikleri |
Ekran Arayüzü | 3SPI+18RGB |
| Renk sayısı | 262K. | |
| Ekran Sürücü IC | ST7701S | |
Mekanik çizim
Pin Atama
| 1 | LED A | LED ANOD |
| 2 | LED K | LED Katod |
| 3 | LED K | LED Katod |
| 4 | GND | Toprak |
| 5 | VCI | Güç kaynağı |
| 6 | Dönüştür | Sinyal sıfırlandı, aktif düşük. |
| 7 | NC | NC |
| 8 | NC | NC |
| 9 | SDA | SPI Veri sinyali |
| 10 | SCK | SPI Saat sinyali |
| 11 | CS | SPI Çip seçme sinyali |
| 12 | PCLK | RGB nokta saat sinyali |
| 13 | DE | RGB veri etkinleştirme sinyali |
| 14 | VSYNC | RGB çerçeve senkronizasyon sinyali |
| 15 | HSYNC | RGB hat senkronizasyon sinyali |
| 16~33 | DB0~DB17 | RGB veri sinyali ((DB0:MAVU LSB;DB5:BIUE MSB;DB6:GREEN LSB;DB11:GREEN,MSB;DB12:RED LSB;DB17:RED MSB) |
| 34 | GND | Toprak |
| 35 | TP_INT | Kısıtlama dokunuşu |
| 36 | TP_SDA | Dokunma IIC Veri sinyali |
| 37 | TP_SCL | IIC Saat sinyali |
| 38 | TP_RESET | Dönüştürme Sinyaline Dokun |
| 39 | TP_VCI | Dokunma Güç kaynağı |
| 40 | GND | Toprak |
Mutlak maksimum derecelendirmeler
DC ELEKTRIK KARAKTERİSTİKLERİ
Arka ışık ünitesinin özellikleri
