Ürün ayrıntıları:
|
| Ürün: | 2.48 inç Yuvarlak TFT Ekranı | Karar: | 480 (RGB) x 480 Nokta |
|---|---|---|---|
| Yüzey Parlaklığı: | 500 cd/m2 (sirke) | dokunmatik ekran: | Mevcut / Opsiyonel |
| Görüntüleme yönü: | IPS tam görüş açısı | Sürücü IC: | ST7701S |
| PIN numarası: | 40 PIN | Bağlantı: | ZIF |
| Arabirim: | 3SPI+18RGB | LED Ömrü: | 40.000 saat |
| Tepe:: | -20°C ila +70°C | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | Yuvarlak 2.8 Inç TFT Ekranı,Otomotiv sınıfı dairesel LCD ekranı,2.8 inç Yuvarlak LCD Ekran |
||
Veri Sayfası İndir
SFTO248XC-7204AN Özellikleri.pdf
Ürün Tanıtımı: 2.8 Inç Otomobil Derecesi Dairesel TFT EkranıSFTO248XC-7204AN
Özellikle araç uygulamalarında çok yönlülük ve dayanıklılık için tasarlanmış en son 2.8 inçlik otomotiv sınıfı TFT ekranımız SFTO248XC-7204AN'ı sunuyoruz.Dairesel LCD ekranı yüksek çözünürlüklü 480x480 piksellik bir ekrana sahiptirGelişmiş SPI + RGB arayüzü ile, bu ekran otomotiv sistemlerine sorunsuz entegrasyon için tasarlanmıştır.
2.8 inçlik otomobil sınıfı yuvarlak TFT ekranımız SFTO248XC-7204AN, olağanüstü kalite, performans ve dayanıklılık sunan modern otomobil ihtiyaçları için en ileri çözümdür.İster yeni araç üretimi için ister satış sonrası geliştirmeler için, bu ekran ileri teknoloji ve üstün görsellerle sürüş deneyimini yükseltmek için tasarlanmıştır.
Bu ürün hakkında daha fazla bilgi almak veya sipariş vermek için lütfen bugün bizimle iletişime geçin!
| Özellik | Özellikler | |
|
Görüntüleme özellikleri. |
LCD tipi | 2.48 inç. |
| Karar (H*V) | 480 ((RGB) × 480 | |
| Teknoloji Türü | a-Si TFT | |
| Piksel Yapılandırması | RGB Dikey Çizgi | |
| Ekran Kipi | Normalde siyah. | |
| Görme Yönü | Hepsi | |
| Gri ölçekli ters yön | - | |
|
Mekanik Özellikleri |
Çizelge Boyutları (W x H x T) (mm) | 65.87*69.04*1.85 |
| Etkin Alan ((mm) | 62.93 çarpı 62.93 | |
| CTP Görünüm Alanı ((mm) | / | |
| Dokunma ekranı ile / dokunma ekranı olmadan | - Hayır. | |
| Bağlantı tipi | 0.5 pitch 40pin | |
| Arka ışık tipi | LED | |
| Ağırlık (g) | TBD | |
|
Elektrikli Özellikleri |
Ekran Arayüzü | 3SPI+18RGB |
| Renk sayısı | 262K. | |
| Ekran Sürücü IC | ST7701S | |
Mekanik çizim
Pin Atama
| 1 | LED A | LED ANOD |
| 2 | LED K | LED Katod |
| 3 | LED K | LED Katod |
| 4 | GND | Toprak |
| 5 | VCI | Güç kaynağı |
| 6 | Dönüştür | Sinyal sıfırlandı, aktif düşük. |
| 7 | NC | NC |
| 8 | NC | NC |
| 9 | SDA | SPI Veri sinyali |
| 10 | SCK | SPI Saat sinyali |
| 11 | CS | SPI Çip seçme sinyali |
| 12 | PCLK | RGB nokta saat sinyali |
| 13 | DE | RGB veri etkinleştirme sinyali |
| 14 | VSYNC | RGB çerçeve senkronizasyon sinyali |
| 15 | HSYNC | RGB hat senkronizasyon sinyali |
| 16~33 | DB0~DB17 | RGB veri sinyali ((DB0:MAVU LSB;DB5:BIUE MSB;DB6:GREEN LSB;DB11:GREEN,MSB;DB12:RED LSB;DB17:RED MSB) |
| 34 | GND | Toprak |
| 35 | TP_INT | Kısıtlama dokunuşu |
| 36 | TP_SDA | Dokunma IIC Veri sinyali |
| 37 | TP_SCL | IIC Saat sinyali |
| 38 | TP_RESET | Dönüştürme Sinyaline Dokun |
| 39 | TP_VCI | Dokunma Güç kaynağı |
| 40 | GND | Toprak |
Mutlak Maksimum Reytingler
| Ürün | Simge | Değer | Birim |
| Mantık için güç kaynağı voltajı | VDD | 0.3~3.3 | V |
| Giriş voltajı | Vin | VDD+0.3 | V |
| Çalışma sıcaklığı | Topr | - 20 ila 70 | °C |
| Depolama sıcaklığı | Tstg | -30'dan 80'e kadar | °C |
Elektriksel Özellikler
| Ürün | Simge | Min. | Türü | En fazla. | Birim | Test koşulları |
| Çalışma voltajı | VDD | 2.5 | 2.8 | 3.3 | V | - |
| Besleme akımı | IDD | - | - | 50 | mA | VDD=2.8V, Ta=25.C. |
| Giriş voltajı | HIV | 0.8VDD | - | VDD | V |
- |
| VIL | 0 | - | 0.2VDD | V | ||
| Giriş sızıntı akımı | IIL | - Bir.0 | - | 1.0 | μA | VIN=VDD veya VSS |
Araba Yönlendirme Arkaplan Işığı
| Ürün | Simge | Min. | Tip | En fazla. | Birim |
| İleri Akım | Eğer | - Hayır. | 20 | - Hayır. | mA |
| İleri Voltaj | VF | - | 19.2 | - | V |
| Bağlantı modu | - Hayır. | 6S | - Hayır. | ||
| LED numarası | / | 6 | pcs | ||
| LED ömrü | 40000 | 50000 |
Optik özellikleri
| Ürün | Simge | Durum | Min. | Tip | En fazla. | Birim |
|
Görüş açıları |
θT |
CR≥10 |
80 | 85 | - |
Derece |
| θ B | 80 | 85 | - | |||
| θ L | 80 | 85 | - | |||
| θ R | 80 | 85 | - | |||
| Kontrast oranı | CR | θ=0° | 800 | 1000 |
- |
- |
| Yanıt Zamanı | TON | 25°C |
- |
30 | 35 |
ms |
| TOFF | ||||||
| Tekdüzelik | U |
- |
67 | 72 |
- |
% |
| NTSC |
- |
- |
- |
70 |
- |
% |
| Parlaklık | L |
- |
500 |
- |
cd/m2 |

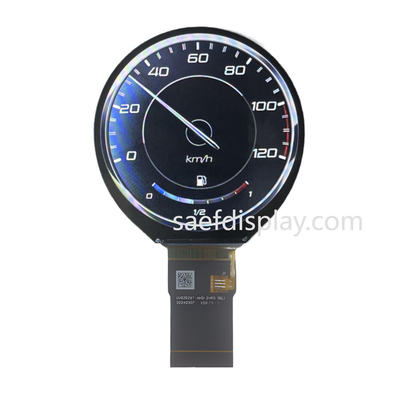

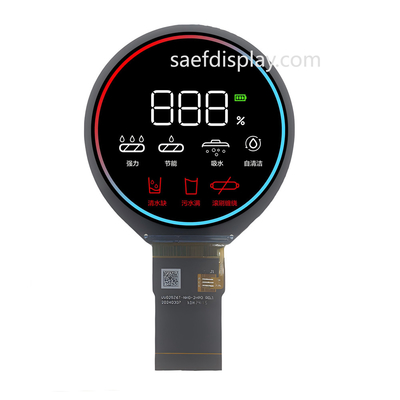

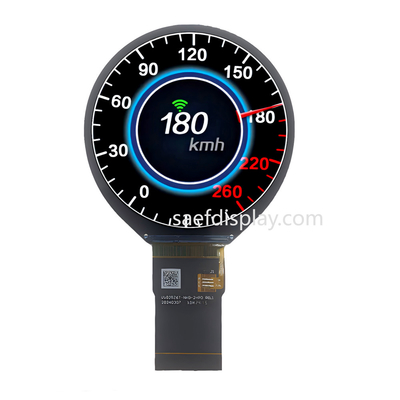

Ürün Görüntüsü
