Ürün ayrıntıları:
|
| Ekran: | 2.8 inç yuvarlak TFT | Karar: | 480x480 Piksel |
|---|---|---|---|
| dokunmatik ekran tipi: | Kapasitif (G+F yapısı) | Ekran Teknolojisi: | IPS TFT LCD |
| Sürücü IC: | ST7701S | Dokunmatik Denetleyici: | CST836U |
| Arabirim: | 3SPI + 18 bit RGB | Görme açısı: | 85 ° tüm talimatlar |
| Yüzey Parlaklığı: | 300 cd/m² | Çalışma sıcaklığı.: | -20°C ila +70°C |
| saklama derecesi.: | -30°C ila +80°C | Yüzey Sertliği: | ≥6h Cam |
| uyma: | REACH ve RoHS Uyumlu | Arka ışık ömrü: | 40.000 saat |
| Vurgulamak: | 480x480 yuvarlak LCD,Yuvarlak TFT LCD Ekran Modülü,ST7701S tft LCD ekran modülü |
||
Entegre Dokunmatik Özellikli Premium 2,8" Dairesel IPS TFT Ekran
Endüstriyel ve ticari uygulamalar için tasarlanan Saef Technology’nin SFTO280XC-7333A-CT'si, yüksek çözünürlüklü 480x480 dairesel IPS paneli, sağlam kapasitif dokunmatik teknolojiyle birleştirir. Yuvarlak ekranların öne çıktığı akıllı cihazlar, tıbbi ekipmanlar ve otomotiv arayüzleri için idealdir.
Temel Teknik Özellikler:
Sertifikalı ve Güvenilir
İdealdir:
• Endüstriyel HMI'lar • Giyilebilir Teknoloji • Otomotiv Göstergeleri • Akıllı Ev Kontrolleri • Tıbbi Cihazlar
Garanti:1 yıllık fonksiyonel garanti ve ömür boyu teknik destek. Statik görüntüler için yanma önleme rehberini içerir.
Genel Özellikler
| Öğe | Özellik | Birim |
| LCD boyutu | 2.76 | inç |
| Ekran Modu | Normalde Siyah | -- |
| Çözünürlük | 480(RGB)x480 | Piksel |
| Piksel aralığı | 0.1461*RGB*0.1461 | mm |
| Piksel Düzeni | RGB Dikey Şerit | |
| Görüş yönü | IPS | - |
| Modül dış hat boyutu | 78(Y)*78(E)*3.87(D) | mm |
| LCD AA | 70.13x70.13 | mm |
| TP VA | 70.53x70.53 | mm |
| Renkler | 262K | - |
| Sürücü IC | ST7701S | - |
| Sürücü IC RAM Boyutu | - | - |
| Arayüz | 3SPI+18RGB | -- |
| Arka Işık | Beyaz LED | -- |
| Dokunmatik IC | CST836U | -- |
| Yüzey sertliği | ≥6H | -- |
| Dokunmatik yapı | G+F | -- |
| Koruyucu lens | Cam | -- |
| Renk | Siyah | -- |
| Çalışma Sıcaklığı | -20℃~ +70℃ | -- |
| Depolama Sıcaklığı | -30℃~ +80℃ | -- |
Mekanik Dış Hat Ölçüleri
![]()
Pin Ataması
| PIN | Sembol | Açıklama |
| 1 | LEDA | LED ANOT |
| 2 | LEDK | LED KATOT |
| 3 | LEDK | LED KATOT |
| 4 | GND | Toprak |
| 5 | VCI | LCD analog güç kaynağı (3.3V) |
| 6 | RESET | Sıfırlama Sinyali |
| 7 | NC | Bağlantı Yok |
| 8 | NC | Bağlantı Yok |
| 9 | SDA | SPI Veri sinyali |
| 10 | SCK | SPI Saat sinyali |
| 11 | CS | SPI Çip seçme sinyali |
| 12 | PCLK | RGB nokta saat sinyali |
| 13 | DE | RGB veri etkinleştirme sinyali |
| 14 | VSYNC | RGB çerçeve senkronizasyon sinyali |
| 15 | HSYNC | RGB satır senkronizasyon sinyali |
| 16-33 | DB0-DB17 | RGB verisi(B2-B7,G2-G7,R2-R7) |
| 34 | GND | Toprak |
| 35 | TP_INT | Dokunmatik Kesme |
| 36 | TP_SDA | Dokunmatik IIC Veri sinyali |
| 37 | TP_SCL | Dokunmatik IIC Saat sinyali |
| 38 | TP_RESET | Dokunmatik Sıfırlama Sinyali |
| 39 | TP_VCI | Dokunmatik Güç kaynağı |
| 40 | TP_GND | Dokunmatik Toprak |
Mutlak Maksimum Değerler
| Öğe | Sembol | Min. | Maks. | Birim |
|
Güç Gerilimi |
VCI | -0.30 | +3.3 | V |
| IOVCC | -0.30 | +2.5 | V | |
| TP_VCI | / | / | V | |
| TP_IOVCC | / | / | V | |
| Çalışma Sıcaklığı | Top | -20.0 | 70.0 | ℃ |
| Depolama Sıcaklığı | Tst | -30.0 | 80.0 | ℃ |
|
Çalışma ve Depolama Nem |
Hstg | 10% | 90% | %(RH) |
Elektriksel Özellikler
| Öğe | Sembol | Min. | TYP. | Maks. | Birim | |
| Dijital besleme Gerilimi | IOVCC | 1.65 | 1.8 | 1.95 | V | |
|
Analog besleme Gerilim |
VCI | 2.5 | 2.8 | 3.3 | V | |
| TP Gücü | TP_VCI | / | / | / | V | |
| TP Gücü | TP_IOVCC | / | / | / | V | |
| Giriş Sinyal Gerilimi |
Düşük Seviye |
VIL | 0 | - |
0.3 x IOVCC |
V |
|
Yüksek Seviye |
VIH |
0.7 x IOVCC |
- | IOVCC | V | |
|
Dijitalin Akımı besleme gerilimi |
IIOVCC | - | 20 | 35 | Ma | |
| Analog besleme geriliminin akımı | IVCI | - | 35 | 50 | Ma | |
Arka Işık Ünitesi Sürüş Koşulu
| Öğe | Sembol | Min. | TYP. | Maks. | Birim |
| İleri Akım | IF | - | 80 | - | Ma |
| İleri Akım Gerilimi | VF | 2.8 | 2.9 | - | V |
|
Arka Işık Gücü Tüketimi |
WBL | 224 | 232 | - | mW |
| Çalışma Ömrü | -- | 30000 | 40000 | -- | saat |

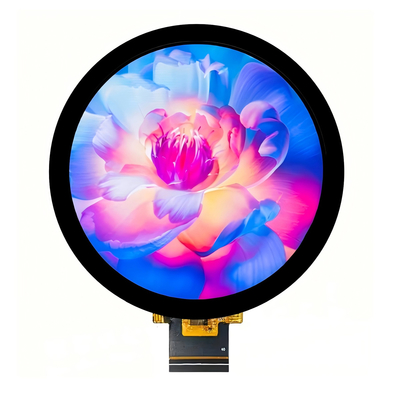

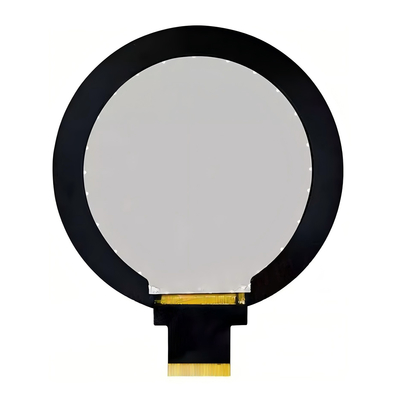

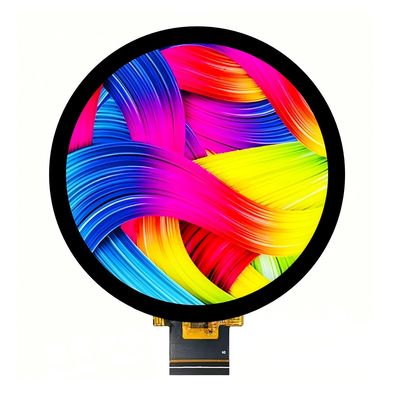

Ürün Resmi
![]()
![]()
