Ürün ayrıntıları:
|
Teknoloji: | Elektroforetik e-mürekkep (bi-stable) | Ekran Boyutu: | 2.13 inç (54.1 mm diyagonal) |
---|---|---|---|
Özel Özellikler:: | Entegre ön ışık | Çözünürlük: | 122 (h) × 250 (v) piksel | 130 DPI |
Arayüz: | Yapılandırılabilir SPI (BS1 PIN ile 3-W/4-W) | Yenileme Zamanı: | Tam Güncelleme: 1.8 sn; Kısmi Güncelleme: 0.3 sn |
Aktif alan: | 23.7 × 48.55 (mm) | Renk: | Tek renkli (siyah/beyaz) |
Güç kaynağı: | 10.5 MW (tip.) | Görüntüleme açısı: | 180 ° (ultra geniş) |
Optik: | Yansıtma:% 35 (tip.) | Çalışma sıcaklığı: | 0°C ila +50°C |
Depolama sıcaklığı.: | -25°C ila +60°C | Uygunluk: | REACH ve RoHS Uyumlu ve Halojensiz |
özelleştirme:: | I²C, OCA laminasyon desteği üzerinden isteğe bağlı CTP | Güvenilirlik: | % 90 RH, ±8kV ESD, UV maruziyetinde 240 saat doğrulandı |
Vurgulamak: | 2.13 inç E Ink ekran modülü,ultra düşük güç e-kağıt ekran,endüstriyel sınıf SPI e-kağıt modülü |
Zorlu Ortamlar için Endüstriyel Sınıf E Ink Ekran

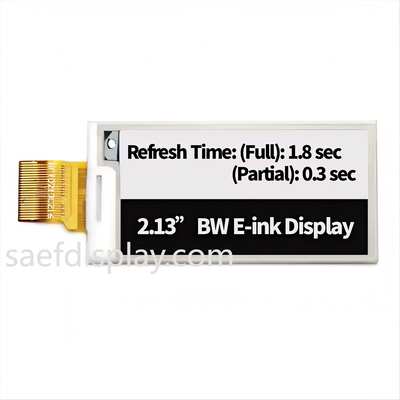

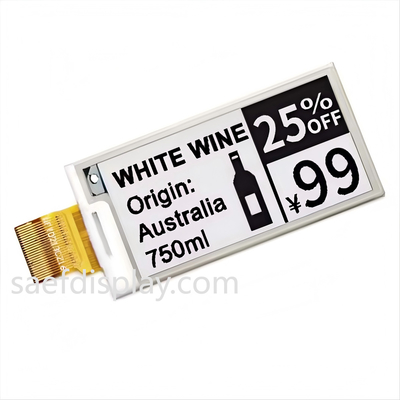

SFE213RJBW-7307A, Elektronik Raf Etiketleri (ESL), taşınabilir tıbbi cihazlar ve IoT kenar sistemleri dahil olmak üzere zorlu endüstriyel uygulamalar için tasarlanmış 2,13 inçlik monokrom bir elektroforetik ekrandır (EPD). Ultra düşük derin uyku akımı (<1μA) ve yapılandırılabilir SPI arayüzleri (4 telli veya 3 telli) ile bu modül, MCU kaynak yükünü en aza indirirken yıllarca pil ömrü sağlar.
Fabrika Entegrasyonu için Hassas Mühendislik
Güvenilirlik: Termal şok (-25°C ↔ +70°C), nem (%90 RH) ve titreşim için IEC 60068-2 standartları altında doğrulanmıştır.
Tedarik Zinciri İstikrarı: İzlenebilir bileşen tedariki (Taiyo Yuden indüktörleri, OnSemi diyotları) ile Çin, Shenzhen'deki ISO 9001/14001 sertifikalı tesislerde üretilmiştir.
Tasarım Desteği: Hızlı PCB entegrasyonu için referans devreleri (Sayfa 19), LUT dalga biçimleri ve AC zamanlama diyagramları (Sayfa 13) içerir.
Genel Ekranlara Karşı Teknik Farklılık
Kısmi Yenileme (0,3s): Dinamik ESL fiyat güncellemeleri için tam yenilemeden (1,8s) 6× daha hızlıdır.
Çip Üzeri Güç Yönetimi: VCOM, VGH, VGL için entegre yükselticiler/regülatörler – harici PMIC gerekmez.
ESD Sertleştirilmiş: Fabrika kullanımı dayanıklılığı için IEC61000-4-2 uyumlu (4kV temas/8kV hava).
ABD/Alman Mühendislik Ekipleri için İdeal
Otomatik ESL Sistemleri: Geniş ölçekli dağıtımlar için SPI papatya zincirleme desteği.
Tıbbi/Lojistik Araçları: Soğuk zincir uyumluluğu için geniş sıcaklık aralığı (-25°C ila +60°C depolama).
Uzun Ömür Odaklı: Bi-kararlı sıfır güç görüntü tutma ile 50.000+ güncelleme döngüsü.
Sipariş ve Uygunluk
MOQ: 1.000 adet (özel hacimler mevcuttur).
Teslim Süresi: 4–6 hafta (AB/ABD'ye hava taşımacılığı).
Dokümantasyon: Tam REACH/RoHS test raporları, IPC uyumlu ambalaj (480 adet/kutu).
▶ Bu sayfada Veri Sayfasını İndirin.
▶ CTP Örnekleri Talep Edin: 20 günlük teslim süresiyle özel dokunmatik çözümler.
Mekanik Özellikler
Parametre | Özellikler | Birim | Açıklama |
Ekran Boyutu | 2.13 | İnç | |
Ekran Çözünürlüğü | 122(Y)×250(D) | Piksel | Dpi:130 |
Aktif Alan | 23.7×48.55 | mm | |
Piksel Aralığı | 0. 1943×0.1942 | mm | |
Piksel Yapılandırması | Dikdörtgen | ||
Dış Hat Boyutu | 29.2(Y)×59.2 (D) ×0.9(K) | mm | |
Ağırlık | TBD | g |
Mutlak Maksimum Değerler
Parametre | Sembol | Değer | Birim |
Mantık besleme gerilimi | VCI | -0.3 ila +6.0 | V |
Mantık Giriş gerilimi | VIN | -0.3 ila VCI +0.3 | V |
Mantık Çıkış gerilimi | VOUT | -0.3 ila VCI +0.3 | V |
Çalışma Sıcaklık aralığı | TOPR | 0 ila +50 | ºC |
Depolama Sıcaklık aralığı | TSTG | -25 ila+60 | ºC |
Optimal Depolama Sıcaklığı | TSTGo | 23±2 | ºC |
Opt ma Depolama Nem ty | HSTGo | 55±10 | RH |
Panel DC Karakteristikleri
Parametre |
Sembol | Koşul | Min. |
Tip. |
Maks. |
Birim | |
Tek toprak | GND |
- |
- |
0 |
- |
V | |
IO Besleme Gerilimi | VDDIO |
- |
2.3 | 3.3 | 3.6 | V | |
Dijital/Analog besleme gerilimi |
VDD |
- |
2.3 | 3.3 | 3.6 |
V |
|
Yüksek seviye giriş gerilimi |
Vih |
- |
0.7VDDIO |
- |
VDDIO |
V |
|
Düşük seviye giriş gerilimi | Vil |
- |
0 |
- |
0.3VDDIO |
V |
|
Yüksek seviye çıkış gerilimi | Voh | IOH = 400uA | VDDIO-0.4 |
- |
- |
V |
|
Düşük seviye çıkış gerilimi | Vol | IOL = -400uA | 0 |
- |
0.4 |
V |
|
OTP program gücü | VPP |
- |
7.5 | 7.75 | 8.0 | V | |
VCOM çıkış gerilimi | VCOM | -4.0 |
- |
-0.1 | V | ||
Pozitif Kapı gerilimi | VGH | + 17 |
- |
+20 | V | ||
Negatif Kapı gerilimi | VGL | -20 |
- |
-17 | V | ||
Pozitif Kaynak gerilimi | VDH | +2.4 | +15 | + 15 | V | ||
Pozitif Kaynak gerilimi | VSHR | +2.4 | +5 | + 15 | V | ||
Negatif Kaynak çıkış gerilimi |
VDL |
-15 |
-15 |
-2.4 |
V |
Optik Özellikler
Sembol |
Parametre |
Koşullar | Değerler | Birimler | ||
Min . | Tip. | Maks | ||||
R | Beyaz Yansıtma | Beyaz | 30 | 35 | - | % |
CR | Kontrast Oranı | - | 8 | 15 | - | |
T update_ RS | Güncelleme süresi | 25℃ | - | 0.3-1.8 | - | sn |
Giriş /Çıkış Pin Ataması
Hayır | Ad | G/Ç | Açıklama |
1 | NC | Diğer NC pinlerine bağlamayın | |
2 | GDR | Ç | N- Kanal MOSFET Kapı Sürücü Kontrolü |
3 | RESE | G | Kontrol Döngüsü için Akım Algılama Girişi |
4 | NC | Diğer NC pinlerine bağlamayın | |
5 | VDHR | G | Pozitif kaynak gerilimi |
6 | TSCL | Ç | Dijital sıcaklık sensörüne I 2 C Arayüzü Saat pini |
7 | TSDA | G/Ç | Dijital sıcaklık sensörüne I2C Arayüzü Veri pini |
8 | BS | G | Veri Yolu Arayüzü seçim pini |
9 | BUSY_N | Ç | Meşgul durumu çıkış pini |
10 | RST_N | G | Sıfırlama sinyali girişi. Etkin Düşük . |
11 | DC | G | Veri /Komut kontrol pini |
12 | CSB | G | Çip seçimi giriş pini |
13 | SCL | G | Seri Saat pini (SPI) |
14 | SDA | G/Ç | Seri Veri pini (SPI) |
15 | VDDIO | G | IO gerilim beslemesi |
16 | VDD | G | Dijital/Analog güç |
17 | GND | G | Dijital toprak |
18 | VDDD | G | 1.8V gerilim girişi ve çıkışı |
19 | VPP | G | OTP Programlama için Güç Kaynağı |
20 | VDH | G | Pozitif kaynak gerilimi |
21 | VGH | G | Pozitif kapı gerilimi |
22 | VDL | G | Negatif kaynak gerilimi |
23 | VGL | G | Negatif kapı gerilimi |
24 | VCOM | Ç | VCOM sürüş gerilimi |
