Ürün ayrıntıları:
|
| Ürün: | 2,42"(2,4") İnç OLED Ekran | Çözünürlük: | 128x64 nokta |
|---|---|---|---|
| Ekran modu: | Pasif Matris | Optik: | Tüm Görüş Açıları |
| Anahat Dim.: | 71,0(U) x 43,5(G) x 6,0(D) (mm) | Aktif alan: | 55,01(U) x 27,5(G) (mm) |
| Piksel Aralığı: | 0,43x0,43 (mm) | Sürüş yöntemi: | 1/64 Görev döngüsü |
| Çalışma Sıcaklığı: | -40 ° C ila +70 ° C | Pin numarası: | 7 Başlık iğnesi |
| Arayüz: | SPI Arayüzü | Uyumluluk: | REACH ve RoHS Uyumlu |
| Vurgulamak: | SPI Arayüzü Grafik OLED Ekranı,Sarı Renkli Grafik OLED Ekran,2.4 inçlik grafik OLED ekran |
||
7 Pin 2,42 inç OLED 128x64 SPI Arayüzü Ürün Tanıtımı
SAEF Technology SFOMS242YZ7-12864WBYG-01 nokta matris 128x64 COB grafik tipi bir OLED modülüdür. Aktif alanın boyutu 2,42” diyagonal olup, modül boyutu 71,0x43,5 mm'dir. Bu 2,42 inç OLED modülü, dahili IC SPD0301'e sahiptir ve yüksek kontrast oranı 20.000:1'e sahiptir. SPI ve IIC (I2C) arayüzü dahil olmak üzere birçok arayüz seçeneği mevcuttur. Mantık besleme voltajı 1,65V-3,3V aralığında olup, tipik değer 2,8V'tur. Mevcut emisyon renkleri beyaz, sarı, mavi, yeşil ve kırmızıdır.
SFOMS242YZ7-12864WBYG-01 OLED modülü başlangıçta dokunmatik özellik olmadan gelir, ancak dokunmatik panel özelleştirilebilir. Tıbbi analiz cihazlarında, sayaç ve cihazlarda, sensör cihazlarında, POS terminallerinde, nakit okuyucularda, el cihazlarında ve mobil yemek sipariş makinelerinde yaygın olarak kullanılır.
| Ürün: | 2,42"(2,4") İnç OLED Ekran | Çözünürlük: | 128x64 Nokta Çözünürlük |
|---|---|---|---|
| Ekran Modu: | Pasif Matris | Optik: | Tüm Görüş Açılar |
| Dış Hat Boyutları: | 71,0(U) X 43,5(G) X 6,0(T) mm | Aktif Alan: | 55,01(U) X 27,5(G) mm |
| Piksel Aralığı: | 0,43 X 0,43 mm | Sürüş Yöntemi: | 1/64 Görev Döngüsü |
| Çalışma Sıcaklığı: | -40°C ila +70°C | Pin Numarası: | 7 Başlık Pini |
| Arayüz: | SPI, I2C İsteğe Bağlı | Uygunluk: | REACH ve RoHS Uyumlu |
7 Pin 2,42 inç OLED 128x64 SPI Arayüzü Ürün Çizimi
![]()

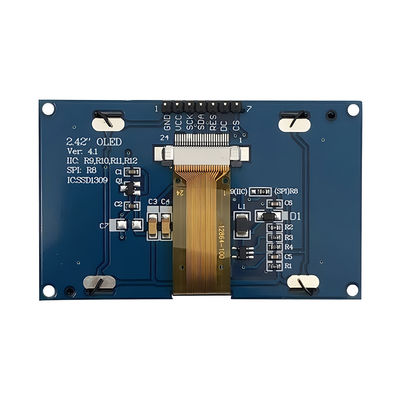

Arayüz Pini Tanımı
| PIN | SEMBOL | Açıklamalar |
| 1 | GND | Mantık Devresinin Toprağı |
| 2 | VDD | Mantık için Güç Kaynağı |
| 3 | SCK | Seri saat girişi. |
| 4 | SDA | Seri veri girişi. |
| 5 | RST | Bu pin sıfırlama sinyali girişidir. Pin düşük olduğunda, çipin başlatılması gerçekleştirilir. Normal çalışma sırasında bu pini yüksek tutun. |
|
6 |
DC |
Bu pin Veri/Komut kontrol pinidir. Pin yüksek çekildiğinde ve seri arayüz modu seçildiğinde, SDIN'deki veri veri olarak yorumlanacaktır. Düşük çekildiğinde, SDIN'deki veri komut kaydına aktarılacaktır. |
| 7 | CS | Çip Seçimi. CS0 = “L” olduğunda çip seçilir. |
Mutlak Maksimum Değerler
|
Parametre |
Sembol | Min | Maks | Birim |
Notlar |
| Mantık için Besleme Gerilimi | VDD | -0,3 | 4 | V | 1, 2 |
| Ekran için Besleme Gerilimi | VCC | 8 | 17 | V | 1, 2 |
| Çalışma Sıcaklığı | TOP | -40 | 70 | .C | |
| Depolama Sıcaklığı | TSTG | -40 | 85 | .C | 3 |
| Ömür (220 cd/m2) | 13.000 | - | saat | 4(1) | |
| Ömür (200 cd/m2) | 15.000 | - | saat | 4(2) | |
|
Ömür (180 cd/m2) |
16.000 | - | saat |
4(3) |
Not 1: Yukarıdaki tüm gerilimler “VSS = 0V” temelindedir.
Not 2: Bu modül yukarıdaki mutlak maksimum değerlerin ötesinde kullanıldığında, modülde kalıcı bir arıza meydana gelebilir. Ayrıca, normal çalışmalar için, bu modülün Bölüm 3. “Optik ve Elektriksel Özellikler” uyarınca koşullar altında kullanılması arzu edilir. Bu modül bu koşulların ötesinde kullanılırsa, modülün arızalanması meydana gelebilir ve modülün güvenilirliği bozulabilir.
Not 3: Tanımlanan sıcaklık aralıkları polarize ediciyi içermez. Polarize edicinin maksimum dayanabileceği
sıcaklık 80.C olmalıdır.
Not 4: (1) 220 cd/m2 ayarı:
- Kontrast ayarı: 0x44
- Kare hızı: 105Hz
- Görev ayarı: 1/64
(2) 200 cd/m2 ayarı:
- Kontrast ayarı: 0x3e
- Kare hızı: 105Hz
- Görev ayarı: 1/64
(3) 180 cd/m2 ayarı:
- Kontrast ayarı: 0x37
- Kare hızı: 105Hz
- Görev ayarı: 1/64
DC Özellikleri
|
Özellikler |
Sembol | Koşullar | Min | Tip | Maks |
Birim |
| Mantık için Besleme Gerilimi | VDD | 1,65 | 2,8 | 3,3 | V | |
| Ekran için Besleme Gerilimi | VCC | 11,5 | 12 | 12,5 | V | |
| Yüksek Seviye Girişi | VIH | 0,8×VDD | - | - | V | |
| Düşük Seviye Girişi | VIL | - | - | 0,2×VDD | V | |
| Yüksek Seviye Çıkışı | VOH | IOUT = 100μA, 3,3MHz | 0,9×VDD | - | - | V |
| Düşük Seviye Çıkışı | VOL | IOUT = 100μA, 3,3MHz | - | - | 0,1×VDD | V |
|
VDD Besleme Akımı VDD =2,8V, VCC = 12, IREF = 10uA , Hayır Panel bağlı, Ekran AÇIK, Hepsi AÇIK, |
IDD |
Kontrast = FFh |
- |
90 |
110 |
μA |
|
VCC Besleme Akımı VDD = 2,8V, VCC =12, IREF =10uA, Panel Yok bağlı, Ekran AÇIK, Hepsi AÇIK |
ICC |
- |
450 |
580 |
μA |
|
|
Segment Çıkışı Akımı, VDD = 2,8V, VCC =12V, IREF=10uA, Ekran AÇIK. |
ISEG |
Kontrast=FFh | 280 | 310 | 340 |
μA |
| Kontrast=AFh | - | 215 | - | |||
| Kontrast=7Fh | - | 155 | - | |||
| Kontrast=3Fh | - | 78 | - | |||
| Kontrast=0Fh | 20 | - | ||||
|
VDD için Uyku Modu Akımı |
IDD, UYKU |
VDD = 1,65V~3,3V, VCC = 7V~16V Ekran KAPALI, Hayır panel bağlı |
- |
- |
10 |
μA |
|
VCC için Uyku Modu Akımı |
ICC, UYKU |
VDD = 1,65V~3,3V, VCC = 7V~16V Ekran KAPALI, Hayır panel bağlı |
- |
- |
10 |
μA |
Elektriksel Özellikler
|
Özellikler |
Sembol | Koşullar | Min | Tip | Maks | Birim | ||
| Normal mod akım tüketimi | Tüm pikseller açık | - | 17 | 25 | mA | |||
| Bekleme modu akım tüketimi | Bekleme modu %10 piksel açık | - | 0,5 | 1,5 | mA | |||
| Normal mod güç tüketimi | Tüm pikseller açık | - | 71,5 | 97,5 | mW | |||
| Bekleme modu güç tüketimi | Bekleme modu %10 piksel açık | - | 6,5 | 19,5 | mW | |||
| Parlaklık | Lbr | - | 90 | 110 | - | cd/m2 | ||
| C.I.E. (Beyaz) |
(x) (y) |
C.I.E. 1931 |
0,24 0,28 |
0,28 0,32 |
0,32 0,36 |
|||
| Karanlık Oda Kontrastı | CR | - | 2000:1 | - | - | |||
|
Görüş Açısı |
- | 160 | - | - | derece | |||

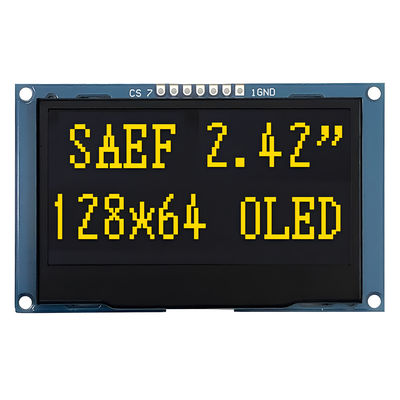

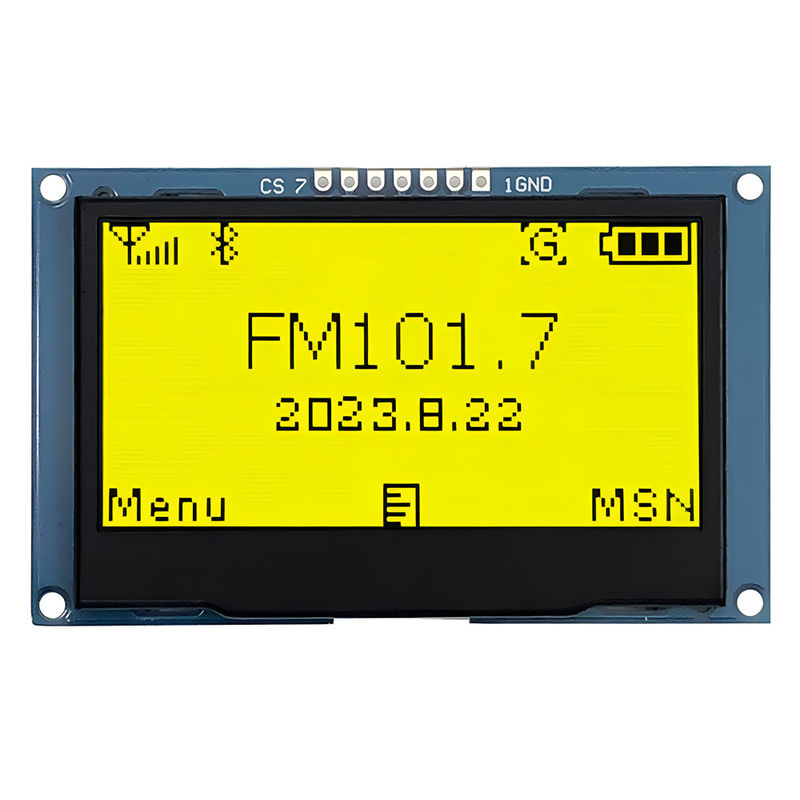

7 Pin 2,42 inç OLED 128x64 SPI Arayüzü Ürün Resmi
![]()
![]()
![]()
