Ürün ayrıntıları:
|
| Anahtar kelimeler: | 3,9" inç Çubuk Tipi TFT | dokunmatik ekran: | Özelleştirilebilir |
|---|---|---|---|
| Karar: | 480x128 | Kapak Camı Ölçüsü: | Özelleştirme için İsteğe Bağlı |
| Arabirim: | RGB ARAYÜZÜ | Yüzey Parlaklığı: | 500 cd/m2 (sirke) |
| LED Ömrü: | 40.000 saat | Pimler: | 40 PIN |
| Görüntüleme yönü: | 12:00 | Bağlantı: | ZIF / takmalı konnektör tipi |
| Çalışma sıcaklığı.: | 20°C ila +70°C | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 3.9 İnç Çubuk Tipi TFT LCD,40 Pinli Çubuk Tipi TFT LCD,480x128 40 Pinli TFT Ekran |
||

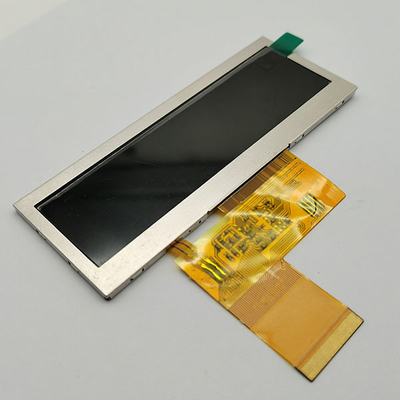

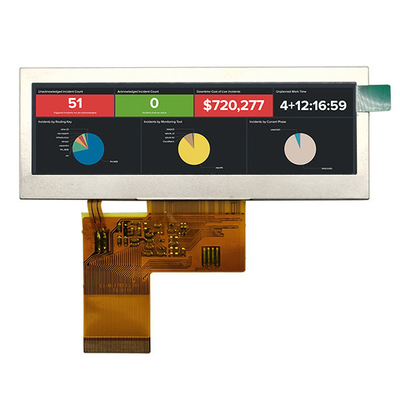

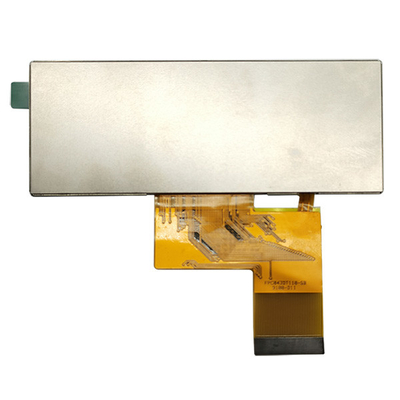

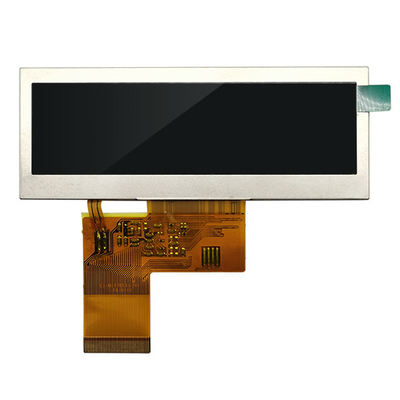

3.9 Inch Bar Type 480x128 Touch TFT LCD Display 40 Pin RGB Arayüzü Ürün Tanıtımı
Ürünün Hızlı Ayrıntıları:
1LCD Boyutu: 3.9 ′′ TFT
2Çözüm: 480x128
3Görme açısı:
4Çizelge Boyutu: 105.5x40.64x2.95 mm
5LCD şekli: Çubuk tipi
6LCD Arabirim Tipi: RGB
7. Sıcaklık: Üst -20°C'den +70°C'ye; Tst -30°C'den +80°C'ye
8. Dokunma paneli: RTP veya CTP özelleştirilebilir
Ürün Özellikleri:
1. SF-TO390B-8960A-N TFT LCD modülü, 3.9 inç çaplı 480xRGBx128 tam renk çubuk tipi TFT modülüdür.
2Bu modül RGB arayüzünü destekler. SF-TO390B-8960A-N modeli modül boyutuna sahip 105.5x40.64x2.95 mm ve aktif alan boyutuna sahip 95.04x25.34 mm;
3. SF-TO390B-8960A-N, modül üzerindeki ST7282A denetleyici ile entegre edilmiştir ve mantıksal kaynak voltajı 2.6V'den 3.3V'ye kadar değişmektedir.
4. SF-TO390B-8960A-N, 500cd/m2 (nits) yüzey parlaklığı ile, bu LCD Ekran Modülü 20°C'den +70°C'ye kadar sıcaklıklarda çalışabilir.
5Bu 3.9 inçlik TFT LCD, Resistive dokunmatik ekran ve kapasitif dokunmatik ekran ile özel tasarım olabilir.
| Anahtar kelimeler: | 3.9 Inch Bar Tipi TFT LCD Ekranı | Dokunmatik ekran: | Özelleştirilebilir |
|---|---|---|---|
| Karar: | 480x128 | Kapağın cam boyutu: | Özelleştirilebilir |
| Arayüz: | RGB | Yüzey Parlaklığı: | 500 Cd/m2 (nits) |
| LED ömrü: | 40000 Saat | Tırnaklar: | 40 Pin |
| Görme yönü: | Saat 12'de. | Bağlantı: | ZIF / Bağlantı |
| Çalışma Temp.: | 20°C +70°C'ye kadar | Uygunluk: | REACH ve RoHS uyumlu |
Ürün Avantajları:
1Piyasadaki TFT LCD panelinin ana boyut oranı 4: 3 veya 16:9Ancak bazı uygulamalar için, gösterge panelinin çubuk tipi şekli, gerekli bilgileri görüntülemek için mevcut ana akım 4:3 veya 16: 9'dan çok daha iyi olacaktır.
23.9 inç, 4.6 inç ve 5.2 inç boyutları da dahil olmak üzere farklı boyutlarda Bar Type TFT (Stretched Bar LCD Display) sunuyoruz.Özellikle endüstriyel uygulamalar için müşterilerin gereksinimlerini karşılamak için.
3.Bu Bar tipi TFT'lerden aşağıdaki gibi daha türevli çözümler geliştiriyoruz: 1- Çerçeve versiyonunda vida deliği seçeneği ile. 2- Kapasitif Dokunma Paneli veya Dirençli Dokunma Paneli seçeneğiyle.3- Yüksek Parlaklık sürümü seçeneği.
4. IPS tam görüntüleme açısı ((80/80/80/80). Çok iyi görüntüleme açısı. Üstte, masada veya kullanılmış el cihazında, vb.
5Arkaplan rengi, parlaklık, görüntüleme açısı ve yoğunluk gibi mükemmel görüntüleme performansı.
6-20°C'den +70°C'ye kadar geniş bir üst sıcaklık ve endüstriyel uygulamalar için yüksek kalite seviyesi.
7LCD endüstrisinde aynı türler arasında kaliteli fiyatlı rekabetçi bir çözüm.
8Kurulumu ve bakımı kolaydır.
Uygulamalar:
Bu LCD modülü, yüksek kaliteli ve renkli görüntü gösterimi gerektiren gömülü sistemlerde, endüstriyel cihazlarda, güvenlik ve el cihazlarında kullanılabilir.SAEF Bar Tipi TFT-LCD ekranları endüstriyel ekipmanlar için mükemmel, otomotiv uygulaması, sunucu sistemi, POS sistemi, dinamik bilgi ekranları ve reklam ekranları.
Çubuk Tipi 3.9 " 480x128 TFT Ekran Çizimi
| - Hayır, hayır. | Simge | Açıklama |
|---|---|---|
| 1 | VLED- | Arka ışık LED Katod |
| 2 | VLED+ | Arka ışık LED Anod. |
| 3 | GND | Sistem Zemini |
| 4 | VCC | Mantıksal işlem için güç kaynağı |
| 5 ~ 12 | R0~R7 | Veri otobüsü |
| 13 ~ 20 | G0~G7 | Veri otobüsü |
| 21 ~ 28 | B0~B7 | Veri otobüsü |
| 29 | GND | Sistem Zemini |
| 30 | DCLK | Piksel saat sinyali |
| 31 | DISP | Kontrol kumandası açık/kapalı |
| 32 | HSYNC | Yatay Senkronizasyon sinyali |
| 33 | VSYNC | Vrtical Sync sinyali |
| 34 | NC | Bağlantı yok (DE seçeneği) |
| 35 | NC | Bağlantı yok. |
| 36 | GND | Sistem Zemini |
| 37 | XR | Sağ elektrot |
| 38 | YD | Alt elektrot |
| 39 | XL | Sol elektrot |
| 40 | YU | Üst elektrot |
