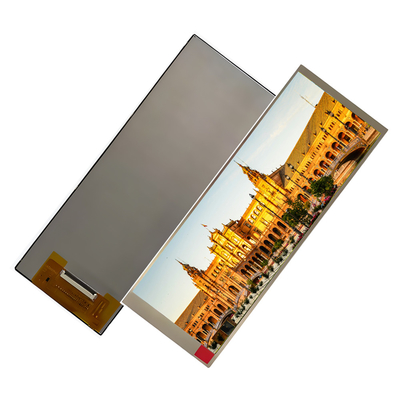

Endüstriyel sınıf 6.86 inç bar TFT yüksek parlaklık 800nits LCD ekran 480 × 1280 nokta

Endüstriyel sınıf 6.86 inç bar TFT yüksek parlaklık 800nits LCD ekran 480 × 1280 nokta
Endüstriyel sınıf 6.86 inç bar TFT yüksek parlaklık 800nits LCD ekran 480 × 1280 nokta Endüstriyel sınıf 6.86 inç bar TFT yüksek parlaklık 800nits LCD ekran 480 × 1280 nokta Endüstriyel sınıf 6.86 inç bar TFT yüksek parlaklık 800nits LCD ekran 480 × 1280 nokta Endüstriyel sınıf 6.86 inç bar TFT yüksek parlaklık 800nits LCD ekran 480 × 1280 nokta

Büyük resim :  Endüstriyel sınıf 6.86 inç bar TFT yüksek parlaklık 800nits LCD ekran 480 × 1280 nokta

Ürün ayrıntıları:
Menşe yeri: Shenzhen Çin
Marka adı: SAEF
Sertifika: ISO9001 / ISO14000
Model numarası: SFTO686XC-7108BN
Ödeme & teslimat koşulları:
Min sipariş miktarı: 2 adet
Fiyat: Negotiable based on order lot quantity
Ambalaj bilgileri: Standart İhracat Paketi
Teslim süresi: 3-5 hafta
Ödeme koşulları: L/C, T/T, Western Union, Paypal
Yetenek temini: Ayda 3000K adet

Endüstriyel sınıf 6.86 inç bar TFT yüksek parlaklık 800nits LCD ekran 480 × 1280 nokta

Açıklama
Anahtar kelimeler: 6,86 inç Çubuk Tipi TFT Karar: 480x1280
Arabirim: MIPI Pimler: 40 PIN
dokunmatik ekran: İsteğe bağlı Yüzey Parlaklığı: 800 cd/m2 (sirke)
LED Ömrü: 40.000 saat Görüntüleme yönü: Tüm Görüş Açıları
Bağlantı: Bağlantı tipi Çalışma sıcaklığı.: 20°C ila +70°C
uyma: REACH ve RoHS Uyumlu Sertifika: ISO9001:2015 / ISO14000:2015
Vurgulamak:

480 × 1280 Bar TFT LCD

,

800nits Bar TFT LCD

,

Endüstriyel sınıf TFT LCD

Veri Sayfası İndir

SFTO686XC-7108BN Spesifikasyon.pdf

FL7707N_DS_V0.2_20230324_Müşteri.pdf







Bu madde hakkında.SFTO686XC-7108BN



Endüstriyel sınıf 6.68 inçlik şeritli TFT LCD ekranı 480x1280 piksel çözünürlüğü ve 800 nit yüksek parlaklığı ile çeşitli aydınlatma koşullarında net görüntü sağlamak için tasarlanmıştır.Aşağıda ürünün ayrıntılı bir tanıtımı bulunuyor.:

  • Ekran özellikleri:

    Boyutu: 6.68 inç, sınırlı alana sahip endüstriyel uygulamalara uygundur.
    Çözünürlük: 480x1280 piksel, yüksek çözünürlüklü ekran gerektiren durumlar için uygun net bir görüntü ve metin gösterimi sağlar.

  • Ekran teknolojisi:

    TFT (Thin Film Transistor) teknolojisinin benimsenmesi, dinamik görüntüler ve videolar için uygun hızlı yanıt ve yüksek kontrast görüntülemesini sağlar.

  • Parlaklık:

    800 nit'lik yüksek parlaklık, parlak endüstriyel ortamlarda veya açık hava koşullarında net görünürlük sağlar.

  • Rengi:

    Zengin renkler ve hassas görüntüler sunabilen 16.7 milyon renk ekranını destekler.

  • Arayüz tipi:

    Mobil cihazları ve yüksek performanslı ekran modüllerini bağlamak için uygun yüksek hızlı bir seri arayüz olan MIPI arayüzü sağlayabilir.

  • Görme açısı:

    Endüstriyel sınıf TFT LCD'ler genellikle farklı açılardan iyi bir görsel deneyimi sağlayan geniş bir görüntüleme açısına sahiptir.

  • Çalışma sıcaklığı:

    Endüstriyel standartları karşılamak için tasarlanmış, -20C'den +70C'ye kadar geniş bir sıcaklık aralığında istikrarlı çalışmaya ve çeşitli zorlu ortamlara adapte olmaya yeten.

  • Dayanıklılık:

    Yüksek dayanıklılık tasarımı, 24/7 kesintisiz çalışmaya uygun, uzun süreli istikrar ve güvenilirliği sağlar.

  • Uygulama senaryoları:

    Endüstriyel otomasyon, tıbbi ekipman, trafik izleme, güvenlik izleme vb. gibi çeşitli endüstriyel ve ticari uygulamalara uygundur.

  • Özel hizmetler:

    Müşterinin ihtiyaçlarına göre, özel arayüzler, boyutlar, parlaklık vb. dahil olmak üzere özel hizmetler sağlanabilir.

Bu 6.68 inç endüstriyel sınıf TFT LCD ekranı, yüksek çözünürlüğü, yüksek parlaklığı,ve geniş bakış açısı özellikleri.





Özellikleri



Ürün İçeriği Birim
LCD Tipi TFT -
Renk göster 16M
Görme Yönü Hepsi Saat
Çalışma sıcaklığı -20~+70 °C
Depolama sıcaklığı -30~+80 °C
Modül boyutu 66.6*181.0*4.6 mm
Etkin Alan ((W × H) 60.19 çarpı 160.51 mm
Nokta sayısı 480×RGB×1280 noktalar
Güç kaynağı voltajı 3.3 V
Arka ışık 12 LED (beyaz) pcs
Parlaklık ((LCM) 800 cd/m2
Veri aktarımı MIPI -
LCM Bağlantı Tipi AFC30-S40FCC-00 0.5PITCH 40 pin
Sürücü IC FL7707



Mekanik çizim

Endüstriyel sınıf 6.86 inç bar TFT yüksek parlaklık 800nits LCD ekran 480 × 1280 nokta 0

Endüstriyel sınıf 6.86 inç bar TFT yüksek parlaklık 800nits LCD ekran 480 × 1280 nokta 1





Pin Açıklaması



Pin No. Simge Görev
1 GND Toprak
2 D0P MIPI Veri şeridi 0 girişi (pozitif)
3 D0N MIPI Veri şeridi 0 girişi (negatif)
4 GND Toprak
5 D1P MIPI Veri şeridi1 giriş (pozitif)
6 D1N MIPI Veri şeridi1 giriş (negatif)
7 GND Toprak
8 CLKP MIPI CLK girişi (pozitif)
9 CLKN MIPI CLK girişi (negatif)
10 GND Toprak
11 D2P MIPI Veri şeridi2 girişi ((pozitif)
12 D2N MIPI Veri şeridi2 girişi (negatif)
13 GND Toprak
14 D3P MIPI Veriler yol 3 girişi (pozitif)
15 D3N MIPI Veri yolu 3 giriş (negatif)
16-17 GND Toprak
18-19 VCC-1V8 IO Güç kaynağı (1,65V~3,6V)
20 REFCLK/NC NC
21 SDA/NC NC
22 SCL/NC NC
23 BIST/NC NC
24 RSTB Global sıfırlama düğmesi. sıfırlama durumuna girmek için aktif düşük. istikrar için bir RC sıfırlama devresine bağlanmayı öneririm. normalde yüksek çek.
25 STBYB NC
26 AVDD/NC NC
27 GND Toprak
28-29 K Arka ışık LED Yer
30 GND Toprak
31 VGL/NC NC
32-33 GND Toprak
34 VGH/NC NC
35-36 A Arka ışık LED Gücü
38-39 VDD-3V3 Güç kaynağı ((3.3 ~ 3.6V)
40 VCOM/NC NC





Mutlak Maksimum Reytingler



Parametreler Simge Durum Min. Tip En fazla. Birim
Güç kaynağı VDD Ta=25°C - 3.3 - V
Güç kaynağı voltajı üzerine kapı VGH   - 15 - V
Geçit kapalı güç kaynağı voltajı VGL   - - 11 - V





Elektriksel özellikler ((Vss=0V,Ta=25°C)



Parametreler Simge Durum Min. Tip En fazla. Birim
Güç kaynağı VDD Ta=25°C - 3.3 3.6 V
Güç kaynağı IOVCC Ta=25°C - 1.8 - V
Giriş voltajı - Hayır. HIV VIOVCC=1.8V 0.8VIOVCC - VIOVCC V
¢L ¢ VIL VIOVCC=1.8V 0 - 0.2VIOVCC V





LED arka ışıklandırma özellikleri ((VSS=0V,Ta=25°C)

Ürün Simge Durum Min. Tip En fazla. Birim
Besleme voltajı - - - 9.6 - V
Besleme akımı Eğer - - 240 - mA
İleri akım Normal. Ipn 3 çipli x 4 seri -   - mA
Karanlık Ipd - - -
LED LIFE - - 40000 - - Saatler.

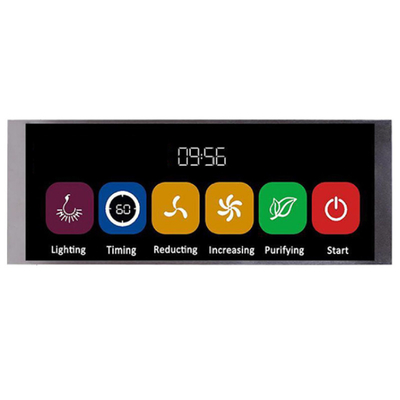

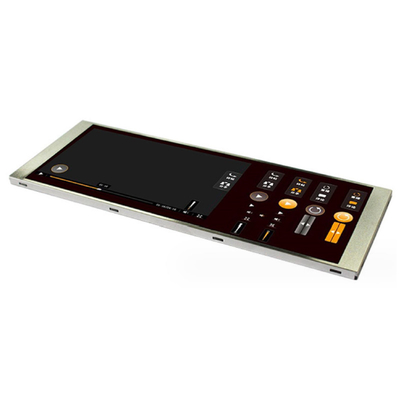

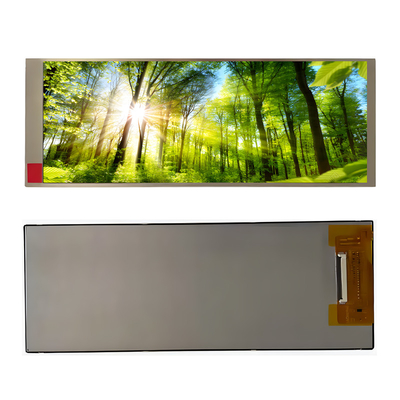

Ürün Görüntüsü

Endüstriyel sınıf 6.86 inç bar TFT yüksek parlaklık 800nits LCD ekran 480 × 1280 nokta 2Endüstriyel sınıf 6.86 inç bar TFT yüksek parlaklık 800nits LCD ekran 480 × 1280 nokta 3



Fabrika Tesisleri ve Sertifikaları



Endüstriyel sınıf 6.86 inç bar TFT yüksek parlaklık 800nits LCD ekran 480 × 1280 nokta 4Endüstriyel sınıf 6.86 inç bar TFT yüksek parlaklık 800nits LCD ekran 480 × 1280 nokta 5







Anahtar kelime:Tft 6.86", 6.86" LCD, 6.86" LCD,6.86 inçlik LCD, LCD 6.86, 6.86 inçlik tft ekran, 6.86 inçlik tft ekran, 6.86 inçlik tft ekran, 6.86 inçlik tft ekran, 6.86 inçlik tft ekran, 6.86 inçlik tft LCD ekran, 6.86 inçlik TFT, 6.86 inçlik TFT, 6.86 inçlik çubuk tipi ekran. 6,86 inçlik TFT, 6,86 inçlik TFT, 6,86 inçlik TFT.
