Ürün ayrıntıları:
|
| Ürün: | 3,4 inç TFT Dokunmatik Ekran | Karar: | 800x800 piksel |
|---|---|---|---|
| dokunmatik ekran: | CTP'li | Görüntüleme yönü: | IPS (80/80/80/80) |
| Sürücü IC: | Ili9881c veya Eşdeğeri | PIN numarası: | 39 |
| Anahat Boyutu: | 99,0x96,6x3,98 (mm) | Etkin Alan: | 87,6x87,6 (mm) |
| Bağlantı: | ZIF | Yüzey Parlaklığı: | 350 cd/m2 (sirke) |
| Arabirim: | MIPI 3 şeritli | LED Ömrü: | 40.000 saat |
| CTP Sürücü IC'si:: | HX8526-E30 | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 800x800 PCAP TFT Ekran,3.4 İnç PCAP TFT Ekran,Mipi Öngörülen Kapasitif Dokunmatik Ekran |
||
Bu madde hakkında SF-TO340B-8978A-CT
Cihazınızı en son 3.4 inçlik yuvarlak PCAP TFT ekranımızla geliştirin.Bu ekran kristal gibi net görüntüler sağlar ve çeşitli uygulamalara sorunsuz bir bütünleşme için tasarlanmıştır., tüketici elektroniklerinden endüstriyel çözümlere kadar.
Ana özellikler:
Uygulamalar:3.4-inç yuvarlak PCAP TFT Ekranı ideal olarak:
Neden 3,4 inçlik yuvarlak ekranımızı seçtiniz?
PCAP TFT ekranımız yüksek kaliteli görselleştirmeyi en son dokunma teknolojisiyle birleştiriyor.Estetik olarak hoş ve işlevsel ürünler yaratmak isteyen geliştiriciler ve üreticiler için mükemmel bir seçim.
Özellikler:
PCAP TFT ekranımızla ürün tasarımınızı yükseltin. Sıradaki projeniz için mükemmel stil, performans ve gelişmiş teknolojinin karışımından zevk almak için şimdi sipariş verin!
Ürün Özellikleri
| Özellik | Özellikleri |
| Boyut | 3.4 inç |
| Karar | 800 ((RGB) x 800 |
| Teknoloji Türü | a-Si |
| Piksel Yapılandırması | RGB Dikey Çizgi |
| Piksel pitch ((um) | 109.5 çarpı 109.5 |
| Ekran Kipi | SFT |
| Yüzey Tedavisi | HC |
| Görme Yönü | Ücretsiz. |
| CTP ile modül (W x H x D) (mm) | 99.0 x 96.6 x 3.98 |
| Etkin Alan ((mm) | 87.6*87.6 |
| TSP ile / TSP olmadan | CTP ile |
| Eşleşen Bağlantı Tipi | FPC |
| LED numaraları | 8 LED |
| CTP Yüzey sertliği | ≥7H |
| Ağırlık (g) | TBD |
| Arayüz | MIPI 3 şerit |
| Renk Derinliği | 16.7M |
| LCD Sürücü IC | ILI9881C |
| CTP Sürücü IC | HX8526-E30 |
| CTP Arayüzü | IIC |
Çizim
![]()
![]()
Arayüz Pin Tanımı
|
Pin - Hayır, hayır. |
Simge | İ/Ç | Görev |
| 1 | GND | GND | Güçlü Yer |
| 2 | LEDA | P |
LED Anod |
| 3 | LEDA | P | |
| 4 | LEDK | P | LED Katod |
| 5 | LEDK | P | |
| 6 | GND | GND | Güçlü Yer |
| 7 | VDD ((-5V) | P |
-5V girişi |
| 8 | VDD ((-5V) | P | |
| 9 | GND | GND | Güçlü Yer |
| 10 | VDD ((+5V) | P |
+5V Giriş |
| 11 | VDD ((+5V) | P | |
| 12 | GND | GND | Güçlü Yer |
| 13 | IOVCC | P | Güç kaynağı 1.8V |
| 14 | IOVCC | P | |
| 15 | GND | GND | Güçlü Yer |
| 16 | Dönüştür | Ben... | Küresel Yeniden Başlat Pin |
| 17 | GND | GND | Güçlü Yer |
| 18 | TE | Ben... | yırtma etkisi çıkışı |
| 19 | GND | GND | Güçlü Yer |
| 20 | NC | N |
Bağlantı yok. |
| 21 | NC | N | Bağlantı yok. |
| 22 | NC | N | Bağlantı yok. |
| 23 | GND | GND | Güçlü Yer |
| 24 | LAN2_P | Ben... | MIPI şerit 2+ |
| 25 | NC | N | Bağlantı yok. |
| 26 | LAN2_N | Ben... | MIPI şeridi 2- |
| 27 | GND | GND | Güçlü Yer |
| 28 | CLK_P | Ben... | MIPI saati + |
| 29 | NC | N | Bağlantı yok. |
| 30 | CLK_N | Ben... | IMIPI saati - |
| 31 | GND | GND | Güçlü Yer |
| 32 | LAN1_P | Ben... | MIPI şeridi 1+ |
| 33 | NC | N | Bağlantı yok. |
| 34 | LAN1_N | Ben... | MIPI şeridi 1- |
| 35 | GND | GND | Güçlü Yer |
| 36 | LAN0_P | Ben... | MIPI şeridi 0+ |
| 37 | NC | N | Bağlantı yok. |
| 38 | LAN0_N | Ben... | MIPI şeridi 0- |
| 39 | GND | GND | Güçlü Yer |
CTP Arayüz Pin Tanımı
| Pin | Adı |
| 1 | VCCA ((2.8V) |
| 2 | VCCD ((1.8V) |
| 3 | SCL |
| 4 | SDA |
| 5 | GND |
| 6 | GND |
| 7 | TSIX |
| 8 | NC |
| 9 | NC |
| 10 | XRES |
Mutlak Maksimum Reytingler
| Ürün | Simge | Min. | Max | Birim |
| Güç kaynağı voltajı | IOVCC | - 0 oldu.3 | 3.3 | V |
| Güç kaynağı voltajı | VDD ((+5V) | - 0 oldu.3 | 6.5 | |
| Güç kaynağı voltajı | VDD ((-5V) | - Altı.5 | 0.3 | |
| Mantıksal Güçlendirme Voltajı | VCCIO | - 0 oldu.3 | 3.3 | V |
| Çalışma sıcaklığı | Yukarı | - 20 | 70 | °C |
| Depolama sıcaklığı | Tst | -30 | 80 | °C |
| Mutlak Nem | Ah, ah. | - Hayır. | ≤ 70 | g/m3 |
Elektriksel Özellikler
| Ürün | Simge | Min. | TYP | Max | Birim | |
| Güç kaynağı voltajı | IOVCC | 1.75 | 1.8 | 3.3 | V | |
| Güç kaynağı voltajı | VDD ((+5V) | 4.5 | 5.0 | 6 | V | |
| Güç kaynağı voltajı | VDD ((-5V) | -6 | - Beş.0 | - Dört.5 | ||
|
Giriş Sinyal Voltaj |
Yüksek Seviye | HIV | 0.7*IOVCC | - | IOVCC | V |
| Düşük seviyede | VIL | 0 | - | 0.3*IOVCC | V | |
Arka ışık spesifikasyonu
| Ürün | Simge | Min. | Tip | En fazla. | Birim | Not: |
| İleri Akım | Eğer | 18 | 20 | 22 | mA | 1 LED |
| İleri Voltaj | VF | - | 12.8 | - | V | BLH-BLL |
| Arkaplan ışığı güç tüketimi | WBL | - | 512 | - | mW | 8 LED |
| Çalışma ömrü | - | - | 30,000 | - | Saatler. | Her LED için |
Optik özellikleri
| Ürün | Simge | Durum | Min. | Tip | En fazla. | Birim | |
|
Görüş açıları |
θT |
CR ̇10 |
70 | 80 | - Hayır. |
Derece |
|
| θB | 70 | 80 | - Hayır. | ||||
| θL | 70 | 80 | - Hayır. | ||||
| θR | 70 | 80 | - Hayır. | ||||
| Kontrast oranı | CR | θ=0o | 600 | 800 | - Hayır. | ||
|
Yanıt Zamanı |
TON | 25°C |
- Hayır. |
25 |
35 |
ms |
|
| TOFF | |||||||
| Tekdüzelik | U | 75 | 80 | - Hayır. | % | ||
| NTSC | 65 | 70 | - Hayır. | % | |||
| Parlaklık | L | 280 | 350 | - Hayır. | cd/m2 | ||

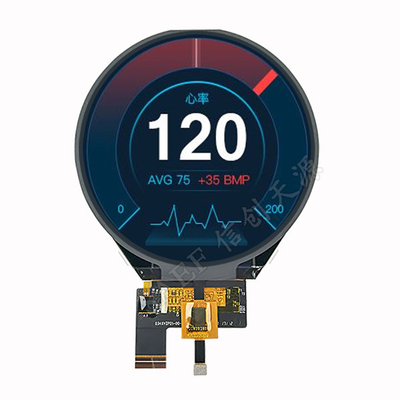

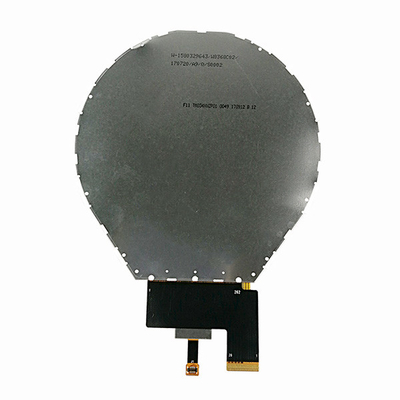

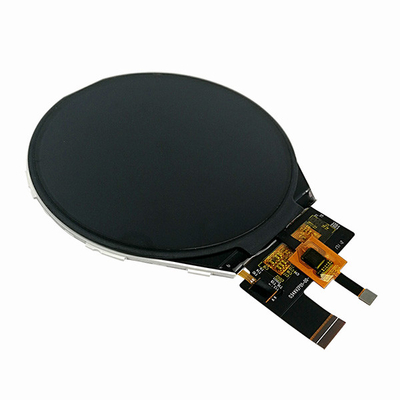

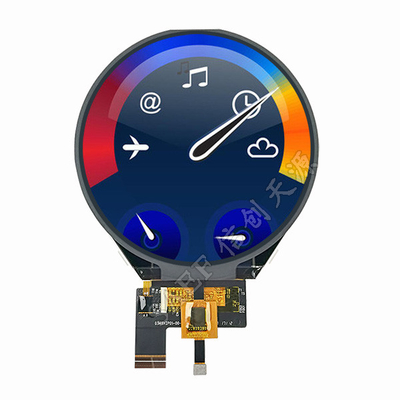

Ürün Görüntüsü
![]()
![]()
![]()
![]()
