Ürün ayrıntıları:
|
| Ürün: | 3,5" QVGA RGB TFT LCD | Karar: | 320x240 nokta |
|---|---|---|---|
| dokunmatik ekran: | PCAP dokunmatik ekranlı | Kapak Lensi: | Özelleştirilebilir |
| Görüntüleme yönü: | saat 6 | Arabirim: | RGB ARAYÜZÜ |
| Anahat Dim.: | 76,9x63,9x4,65 mm | PIN numarası: | 54 pin |
| Bağlantı: | Bağlama | Çalışma sıcaklığı.: | -20℃ ila +70℃ |
| Yüzey Parlaklığı: | 320 cd/m2 (özelleştirilebilir) | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | QVGA PCAP TFT Ekran,3,5" PCAP TFT Ekran 320x240 |
||
TFT 3.5 "Inch QVGA 320x240 PCAP Kapasitatif Dokunmatik Ekran HX8238 54 Pin ile Manzara RGB LCD
SAEF TECHNOLOGY SF-TO350M-8840A-CT, aktif elemanları olarak ince filmli transistörlere sahip 3.5 inçlik bir LCD hücresidir ve piksel içerir.3) inç iletimli tipi ana TN-LCD paneliniPanelin çözünürlüğü 320 ((RGB) x 240 piksel ve 16.7M'ye kadar renk görüntüleyebilir.
SF-TO350M-8840A-CT, PCAP dokunmatik ekranı OCA takılıdır, PCAP G + G yapısıdır.
SF-TO350M-8840A-CT TFT LCD modülü, kara kutu, akıllı cihaz, mobil POS, nakit okuyucu, GPS el telefonu, el yemeği sipariş makinesi, sinyal analizörü,Bench top laboratuvar ekipmanları, güvenlik sistemi, ev otomasyonu, mini ses oynatıcı, bebek monitörü ve diğer el cihazları vb.
| Ürün: | 3.5" QVGA RGB TFT LCD | Karar: | 320X240 Nokta |
|---|---|---|---|
| Dokunmatik ekran: | PCAP dokunmatik ekranla | Kapak Lensi: | Özelleştirilebilir |
| Görme yönü: | Saat 6'da. | Arayüz: | RGB Arayüzü |
| Çizelge: | 76.9x63.9x4.65 mm | Pin Numarası: | 54 Pin |
| Bağlantı: | Bağlama | Çalışma Temp.: | -20°C +70°C |
| Yüzey Parlaklığı: | 320Cd/m2 | Uygunluk: | REACH ve RoHS uyumlu |
3.5" RGB TFT, QVGA 3.5 inç LCD Dçöpçatan
Arayüz Pin Tanımı
| Hayır, hayır. | PIN Adı | İ/Ç | Açıklama |
| 1 | LED-K1 | Ben... | LED Katod |
| 2 | LED-K2 | Ben... | LED Katodu LED-K1'e bağlanır |
| 3 | LED-A1 | Ben... | LED Anod |
| 4 | LED-A2 | Ben... | LED Anodu LED-A1'e bağlanır |
| 5-7 | NC | - | İlişki yok. |
| 8 | /RESET | Ben... | Pencereyi Yeniden Yap |
| 9 | CS | Ben... | Çip seçimi sinyali için giriş iğnesi |
| 10 | SCL | Ben... | SPI Saat Sinyalı |
| 11 | SDI | Ben... | SPI Arabirim Giriş Pin |
| 12 | B0 | Ben... | Mavi Veri Sinyalı (LSB) |
| 13-19 | B1-7 | Ben... | Mavi veri sinyali |
| 20 | G0 | Ben... | GREEN Veri Sinyalı (GSB) |
| 21-27 | G1-7 | Ben... | Yeşil veri sinyali |
| 28 | R0 | Ben... | Kırmızı veri sinyali (LSB) |
| 29-35 | R1-7 | Ben... | Kırmızı veri sinyali |
| 36 | HSYNC | Ben... | Yatay Senkronizasyon Sinyalı |
| 37 | VSYNC | Ben... | Dikey Senkronizasyon Sinyalı |
| 38 | DOTCLK | Ben... | Saat sinyali her tarihte örneklemek için |
| 39-40 | NC | - | İlişki yok. |
| 41 | VDD | Ben... | +2.8V güç kaynağı |
| 42 | VDDIO | Ben... | 1.8V~2.8V güç kaynağı |
| 43 | YU | Ben... | Dokunmatik Panel Pin |
| 44 | XL | Ben... | |
| 45 | YD | Ben... | |
| 46 | XR | Ben... | |
| 47-51 | NC | - | Bağlantı Yok |
| 52 | ENABLE | Ben... | Girdi verileri etkinleştir |
| 53-54 | GND | Ben... | Güçlü Yer |
En yüksek mutlak sınır
| Ürün | Simge | Değer | Birim |
| Mantık için güç kaynağı voltajı | VDD | 1.6~3.3 | V |
| Giriş voltajı | Vin | VDD+0.3 | V |
| Çalışma sıcaklığı | Topr | - 20 ila 70 | °C |
| Depolama sıcaklığı | Tstg | -30'dan 80'e kadar | °C |

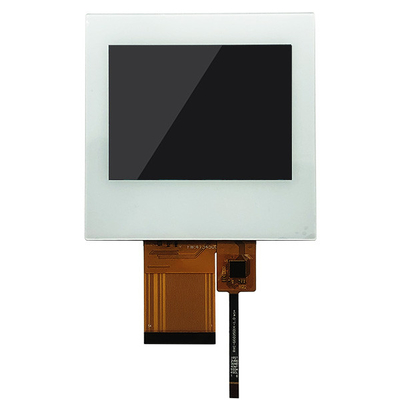

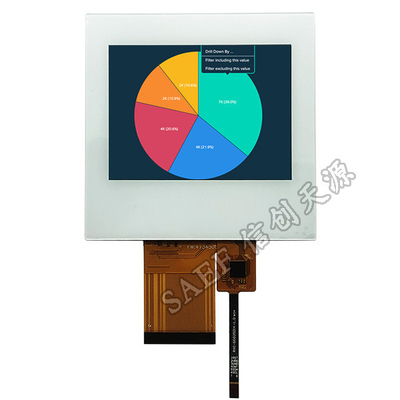

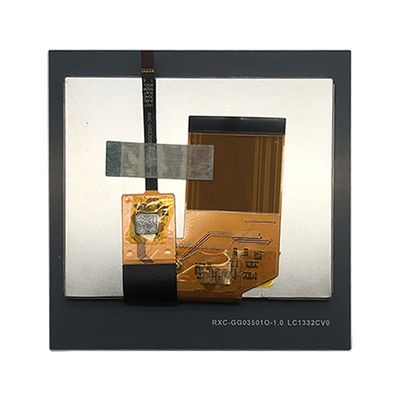

3.5" RGB TFT, QVGA 3.5 inç LCDGerçek Ürün Görüntüsü
