Ürün ayrıntıları:
|
| Ürün: | VATN 8x2 Karakter LCD modülü | Karakterler / Sütunlar: | 8 Karakter x 2 satır |
|---|---|---|---|
| LCD Tipi: | VATN, Negatif, İletken | Arka Işık Rengi: | Beyaz, Mavi, Sarı, Kırmızı, Yeşil, Mor ve Kehribar |
| Çalışma gerilimi: | 5V, 3V isteğe bağlı | Optik: | tüm Görüş Açıları |
| Anahat Karart.: | 58,0(U) x 32,0(G) x 13,2(T) mm | Görüş alanı: | 38,0(U) x 16,0(G) mm |
| sürüş yöntemi: | 1/16 Görev, 1/5 Önyargı | Çalışma sıcaklığı: | -20°C ila +70°C ( Özelleştirilebilir ) |
| PIN numarası: | 16 pim (Özelleştirilebilir) | kontrolör: | SPLC780D veya Eşdeğeri |
| Arayüz: | 6800, MPC, I2C Opsiyonel | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | VATN 8x2 Karakter LCD Modül,Alfanumerik 8x2 Karakter LCD Modül,5×8 Nokta lcd ekran 8x2 |
||
8x2 VATN Karakterler Monokrom LCD Ekran Modülü 5×8 nokta imleç alfanümerik ekran içerir
VATN Alfanümerik LCD Ekran 8x2, Ekran LCD 8x2Tanım
Bu, siyah bir arka plana ve kırmızı led arka aydınlatmaya sahip 8 karakterli 2 satırlı bir LCD ekrandır.Bu model VATN LCD, 58 x 32 mm anahat boyutuna sahiptir.Müşterinin farklı gereksinimlerini karşılamak için 6800, SPI ve I2C arayüzü sağlıyoruz.
VATN ekranı geniş görüş açısı ve yüksek kontrast oranı ile öne çıkar, bu nedenle birçok uygulama için çok uygundur.Aşağıda referans için örnekler verilmiştir.
- Endüstriyel: Otomotiv uygulaması, Dijital sayaç, UPS
- Tıbbi: tıbbi cihaz ve tıbbi ekipman
- Ev aletleri: ses sistemi, kahve makinesi, mikrodalga fırın
- Otomobil: gösterge paneli, araç ses sistemi
Pin Tanımı:
1 VSS, (0V) Güç topraklaması
Mantık için 2 VDD, (5V) Güç Kaynağı
3 V0, Kontrast ayarı
4 RS, (H/L) H: Veri L: Komut
5 R/W, (H/L) R: Okuma W: Yaz
6 E, (H,H->L) Sinyali Etkinleştir
7~14 DB0--DB7, (H/L) Veriyolu
15 LED A, 5.0V LED arka aydınlatma için güç kaynağı
16 LED K, 0V LED arka aydınlatma için güç kaynağı
| Ürün: | VATN 8x2 Karakter LCD Modülü | Karakterler / Sütunlar: | 8 Karakter X 2 Satır |
|---|---|---|---|
| LCD Tipi: |
VATN, Negatif, İletken |
Arka Işık Rengi: |
Beyaz, Mavi, Sarı, Kırmızı, Yeşil, Mor ve Kehribar |
| Çalışma gerilimi: | 5V, 3V Opsiyonel | Optik: | Tüm Görüş Açıları |
| Anahat Karartma: | 58,0(U) X 32,0(G) X 13,2(T) mm | Görüş alanı: | 38,0(U) X 16,0(G) mm |
| Sürüş Yöntemi: | 1/16 Görev, 1/5 Önyargı | Çalışma sıcaklığı: | -20°C ila +70°C |
| PIN numarası: | 16 Pin ( Özelleştirilebilir ) | Denetleyici: | SPLC780D veya Eşdeğeri |
| Arayüz: | 6800, MPC, I2C Opsiyonel | Uyma: | REACH ve RoHS Uyumlu |
VATN ekran LCD'nin özellikleri yüksek kontrast, geniş görüş açısı, yüksek parlaklıktır.VA Display, Black Mask ve DFSTN'nin (Çift Film Yoğunlaştırmalı STN) yerini alabilir.Güvenlik kontrolü, Beyaz eşya, Ses, Tıbbi cihazlar, POS, Dashboard uygulamaları için uygundur.VATN Ekran, geleneksel lcd alfanümerik ekran için bir alternatiftir.SAEF'in VATN ekran, alfanümerik LCD ekran modülü 8x2 LCD,16x1 LCD,16x2 LCD,16x4 LCD,20x2 LCD,20x4 LCD arka ışık seçenekleri ile beyaz, mavi, sarı, kırmızı, yeşil, mor ve amber renklerde mevcuttur.
VATN Alfanümerik LCD Ekran 8x2, Ekran LCD 8x2Çizim

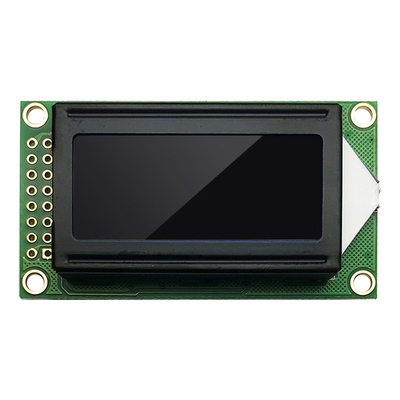

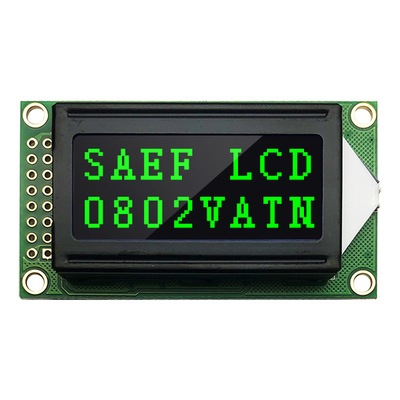

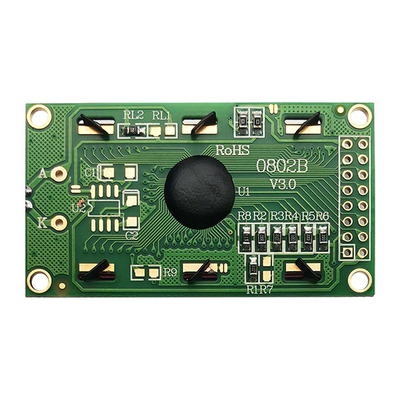

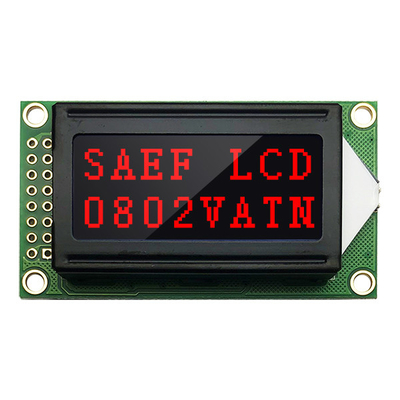

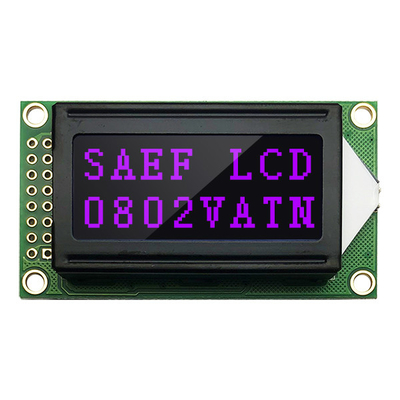

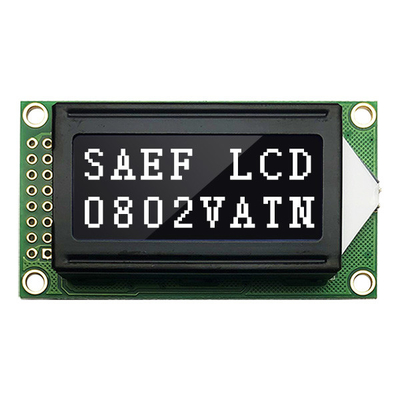

VATN Alfanümerik LCD Ekran 8x2, Ekran LCD 8x2Gerçek Ürün Resmi
