Ürün ayrıntıları:
|
| Ürün: | 16x2 I2C 5V Arduino LCD | Karakterler / Sütunlar: | 16 Karakter x 2 satır |
|---|---|---|---|
| PIN numarası: | 4 pin (GND, VCC, SDA, SCL) | Arayüz: | I2C arayüzü |
| LCD Tipi: | STN, Negatif (Mavi), İletken | Arka Işık Rengi: | Beyaz, Mavi, Sarı, Kırmızı, Yeşil, Mor ve Kehribar |
| Çalışma gerilimi: | 5V, 3V isteğe bağlı | Optik: | tüm Görüş Açıları |
| Anahat Karart.: | 80,0(U) x 36,0(G) x 13(T) mm | Görüş alanı: | 64.5.0(U) x 13,8(G) mm |
| sürüş yöntemi: | 1/16 Görev, 1/5 Önyargı | Çalışma sıcaklığı: | -20°C ila +70°C ( Özelleştirilebilir ) |
| kontrolör: | SPLC780D + PCF8574 | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | I2C 16x2 Karakter LCD Ekran,Mavi 16x2 Karakter LCD Ekran,5V karakter lcd 16x2 |
||

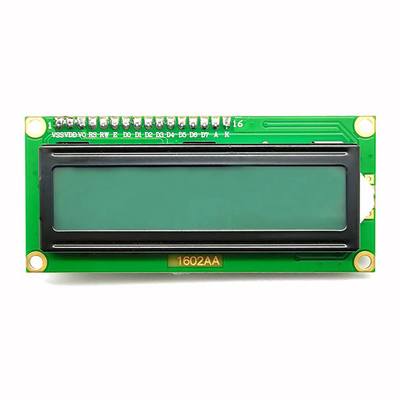

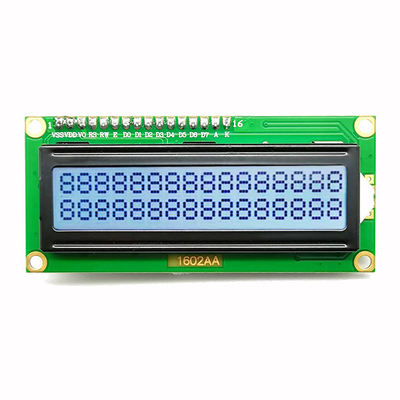

Arduino ve Raspberry Pi için 16x2 I2C Mavi 5V LCD, 16x2 Karakter LCDTanım

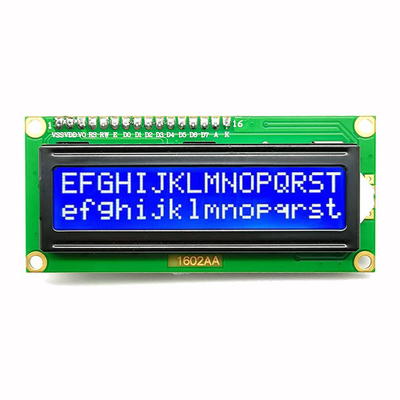

SF1602YB01-I2C, mavi arka plana sahip 2 satırlı 16 karakterlik bir LCD ekrandır.Bu model 16x2 Alfanümik LCD, 80 x 36 mm anahat boyutuna sahiptir.

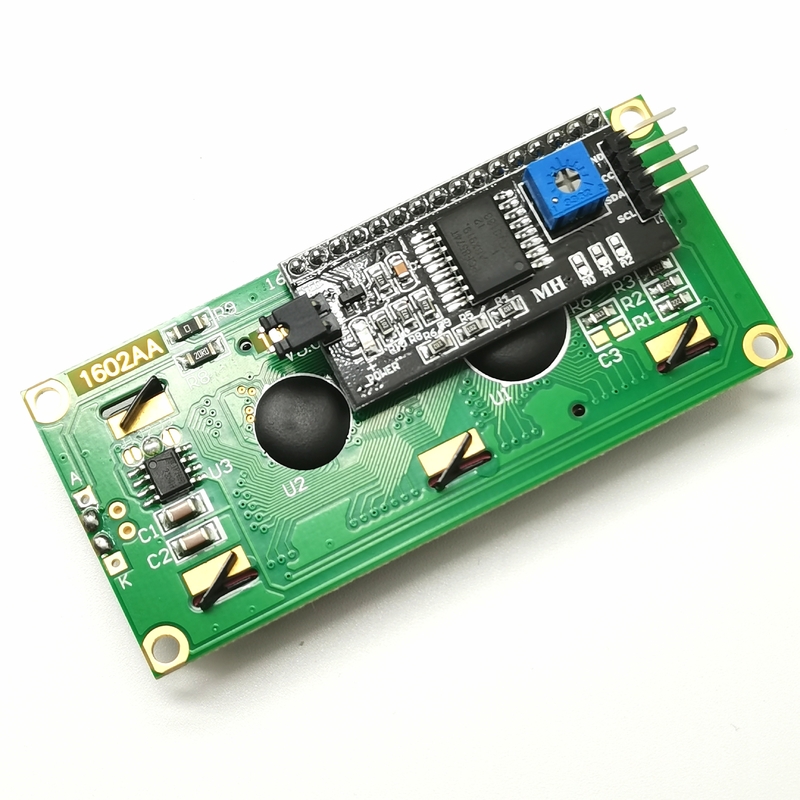

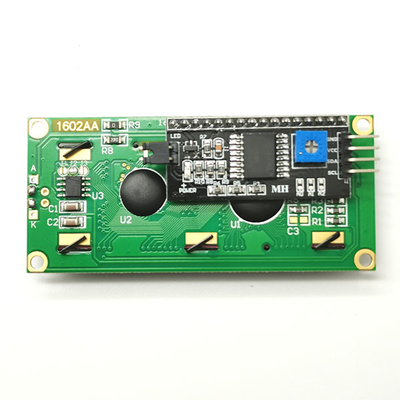

Bileşenler:i2c seri arabirim sırt çantası ile LCD ekran;LCD ekran 2 satır x 16 karakter görüntüleyebilir;i2c LCD adaptörü yerleşik endüstri standardı eşdeğeri LCD denetleyici Varsayılan Adres: PCF8574T yongası için 0 x 27;PCF8574T çip için 0 x 3F;Lütfen i2c arayüzünün çipini kontrol edin;(Kodu kontrol panosuna yüklemeden önce lütfen Liquid Crystal I2C kitaplığını GitHub'dan indirmeyi unutmayın).
İyi işlev:I2C bağlantı noktasına sahip LCD, insan-bilgisayar etkileşimi işlevlerini büyük ölçüde zenginleştirir ve denetleyiciye bağlandıklarında, çok fazla harici bağlantı noktası olmayan denetleyici birden fazla IO'yu işgal etmeyecek ve denetleyicinin diğer işlevlerini kısıtlamayacaktır.Yalnızca iki çift yönlü veri hattına, bir seri veri hattına ve bir seri saate sahiptir.
Uyumluluk:I2C seri arayüzlü LCD ekran Arduino ve Raspberry pi için uyumludur;Çalışma voltajı: 5V isteğe bağlı 3.3V;Arka ışığı ve kontrastı ayarlamak için uygulanan bir potansiyometre ile gelmek;Nasıl bağlanır: GND—GND;VCC—VCC;SDA—A4;SCL—A5

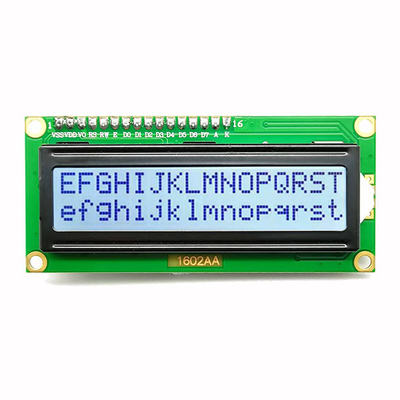

Başvuru:Karakterleri, harfleri, sayıları, gerçek zamanlı saati ve sıcaklığı görüntülemek için LCD modülü uygulanır.
Ekran işlevi:I2C seri arabirimli LCD ekran, gerçek zamanlı saati, sıcaklığı, nemi vb. görüntülemek için uygulanabilir;(Kontrast ayarı için bir potansiyometre de gereklidir).
Pin Tanımı:GND;VCC;SDA;SCL
| Ürün: | 16x2 I2C 5V Arduino LCD | Karakterler / Sütunlar: | 16 Karakter X 2 Satır |
|---|---|---|---|
| PIN numarası: | 4 Pin (GND, VCC, SDA, SCL) | Arayüz: | I2C Arayüzü |
| LCD Tipi: | STN, Negatif (Mavi), İletken | Arka Işık Rengi: | Beyaz, Mavi, Sarı, Kırmızı, Yeşil, Mor ve Kehribar |
| Çalışma gerilimi: | 5V, 3V Opsiyonel | Optik: | Tüm Görüş Açıları |
| Anahat Karartma: | 80.0(U) X 36,0(G) X 13(T) mm | Görüş alanı: | 64.5.0(U) X 13,8(G) mm |
| Sürüş Yöntemi: | 1/16 Görev, 1/5 Önyargı | Çalışma sıcaklığı: | -20°C ila +70°C |
| Denetleyici: | SPLC780D + PCF8574 | Uyma: | REACH ve RoHS Uyumlu |
Arduino ve Raspberry Pi için 16x2 I2C Mavi 5V LCD, 16x2 Karakter LCDTanım
Arduino ve Raspberry Pi için 16x2 I2C Mavi 5V LCD, 16x2 Karakter LCDTanım
